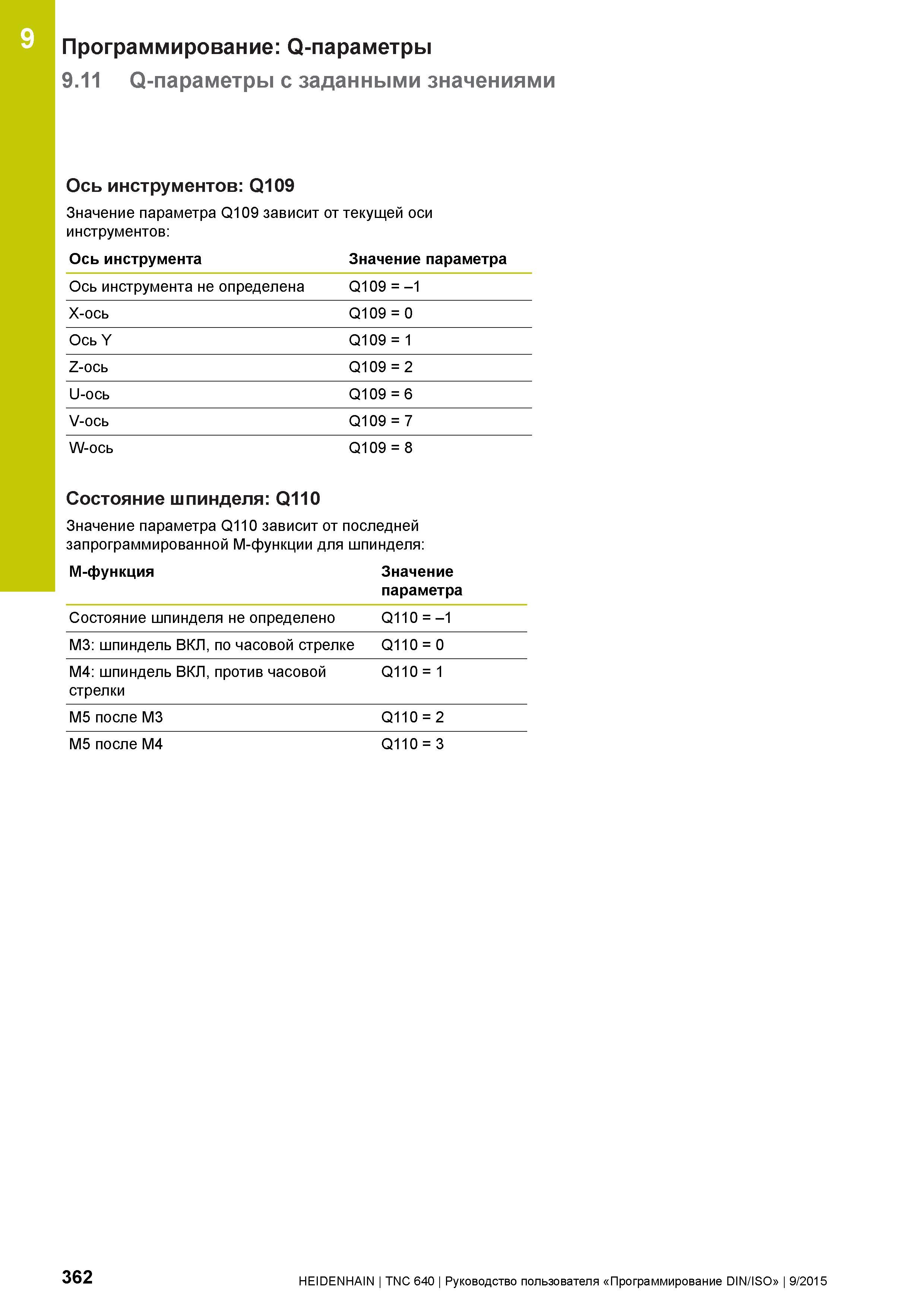

9 Программирование: Q-параметры 9.11 Q-параметры с заданными значениями Ось инструментов: Q109 Значение параметра Q109 зависит от текущей оси инструментов: Ось инструмента Значение параметра Ось инструмента не определена Q109 = -1 X-ось Q109 = 0 Ось Y Q109 = 1 Z-ось Q109 = 2 U-ось Q109 = 6 V-ось Q109 = 7 W-ось Q109 = 8 Состояние шпинделя: Q110 Значение параметра Q110 зависит от последней запрограммированной M-функции для шпинделя: М-функция Значение параметра Состояние шпинделя не определено Q110=-1 M3: шпиндель ВКЛ, по часовой стрелке Q110 = 0 M4: шпиндель ВКЛ, против часовой стрелки Q110 = 1 M5 после M3 Q110 = 2 M5 после M4 Q110 = 3 362 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
