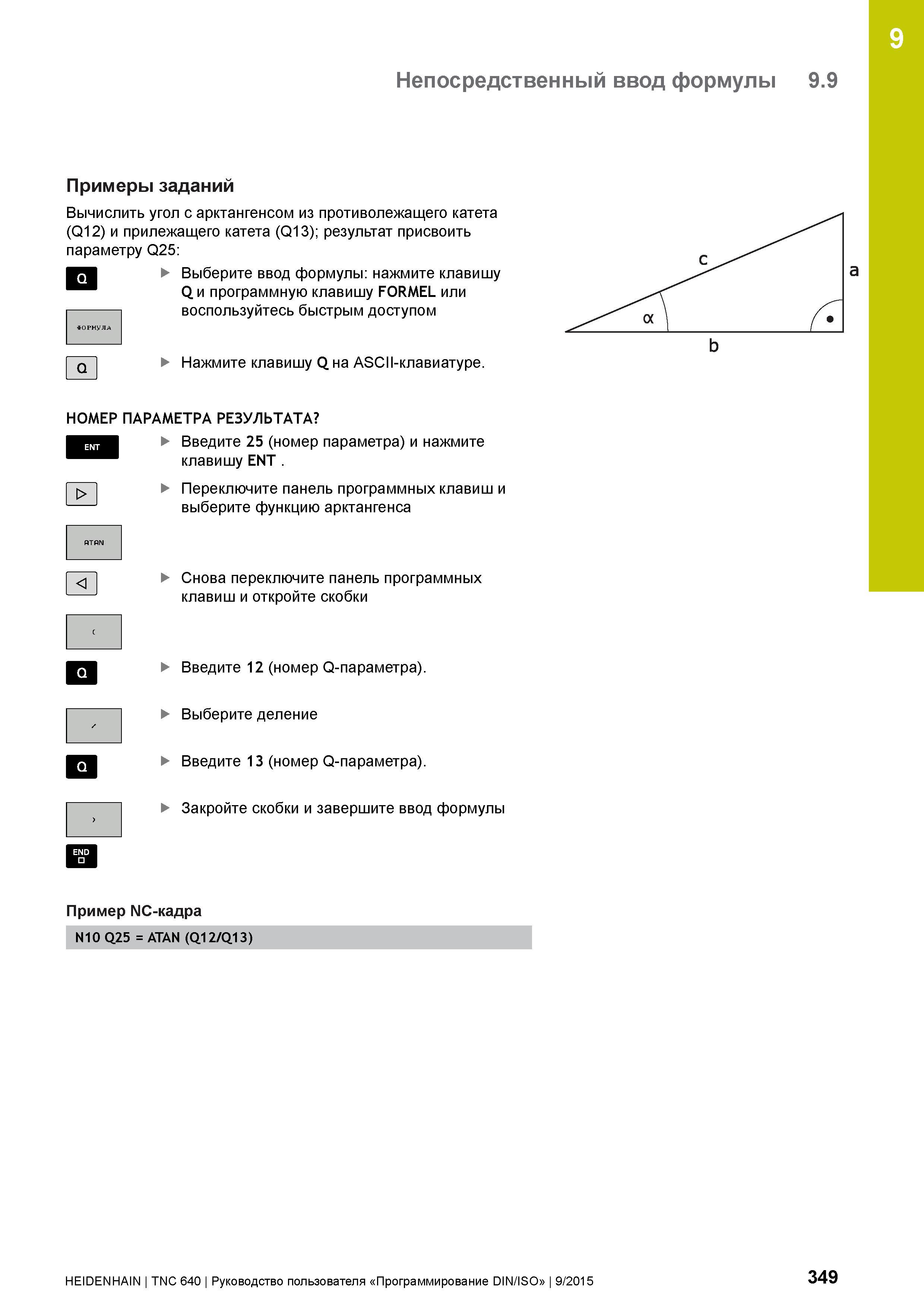

9 Непосредственный ввод формулы 9.9 Примеры заданий Вычислить угол с арктангенсом из противолежащего катета (Q12) и прилежащего катета (Q13); результат присвоить параметру Q25: ДД Выберите ввод формулы: нажмите клавишу Q и программную клавишу FORMEL или воспользуйтесь быстрым доступом Нажмите клавишу Q на ASCII-клавиатуре. НОМЕР ПАРАМЕТРА РЕЗУЛЬТАТА < Введите 25 (номер параметра) и нажмите клавишу ENT . Переключите панель программных клавиш и выберите функцию арктангенса Снова переключите панель программных клавиш и откройте скобки Введите 12 (номер Q-параметра). Выберите деление Введите 13 (номер Q-параметра). Закройте скобки и завершите ввод формулы ш Пример NC-кадра N10 Q25 = ATAN (Q12/Q13) HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 349
