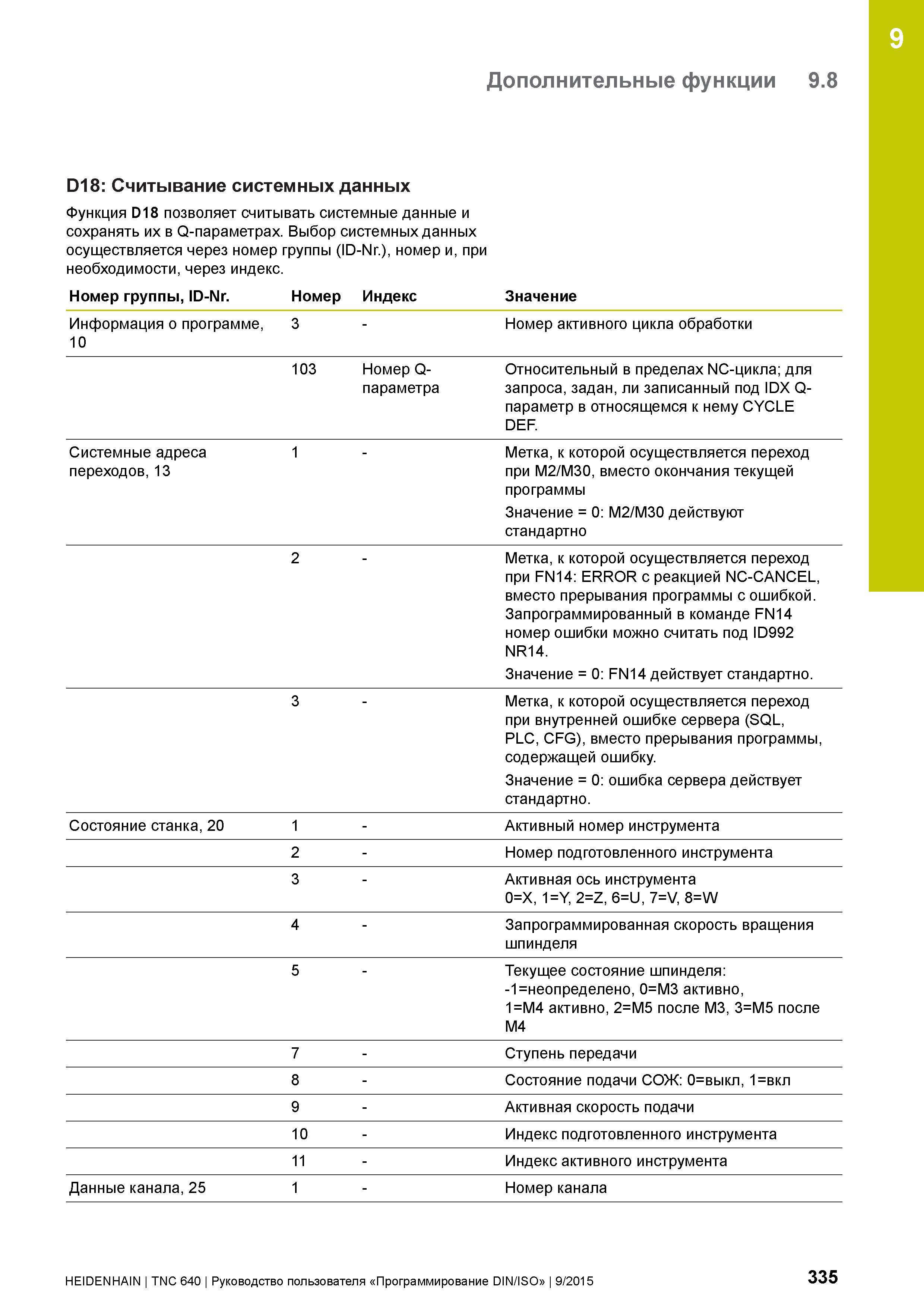

335 Руководство пользователя системы HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр.335

Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр. 335 0335 Lab2u

9 Дополнительные функции 9.8 D18: Считывание системных данных Функция D18 позволяет считывать системные данные и сохранять их в Q-параметрах. Выбор системных данных осуществляется через номер группы (ID-Nr.), номер и, при необходимости, через индекс. Номер группы, ID-Nr. Номер Индекс Значение Информация о программе, 10 3 - Номер активного цикла обработки 103 Номер Q-параметра Относительный в пределах NC-цикла; для запроса, задан, ли записанный под IDX Q-параметр в относящемся к нему CYCLE DEF. Системные адреса переходов, 13 1 Метка, к которой осуществляется переход при M2/M30, вместо окончания текущей программы Значение = 0: M2/M30 действуют стандартно 2 Метка, к которой осуществляется переход при FN14: ERROR с реакцией NC-CANCEL, вместо прерывания программы с ошибкой. Запрограммированный в команде FN14 номер ошибки можно считать под ID992 NR14. Значение = 0: FN14 действует стандартно. 3 Метка, к которой осуществляется переход при внутренней ошибке сервера (SQL, PLC, CFG), вместо прерывания программы, содержащей ошибку. Значение = 0: ошибка сервера действует стандартно. Состояние станка, 20 1 - Активный номер инструмента 2 - Номер подготовленного инструмента 3 - Активная ось инструмента 0=X, 1=Y, 2=Z, 6=U, 7=V, 8=W 4 - Запрограммированная скорость вращения шпинделя 5 Текущее состояние шпинделя: -1=неопределено, 0=M3 активно, 1=M4 активно, 2=M5 после M3, 3=M5 после M4 7 - Ступень передачи 8 - Состояние подачи СОЖ: 0=выкл, 1=вкл 9 - Активная скорость подачи 10 - Индекс подготовленного инструмента 11 - Индекс активного инструмента Данные канала, 25 1 - Номер канала HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 335
