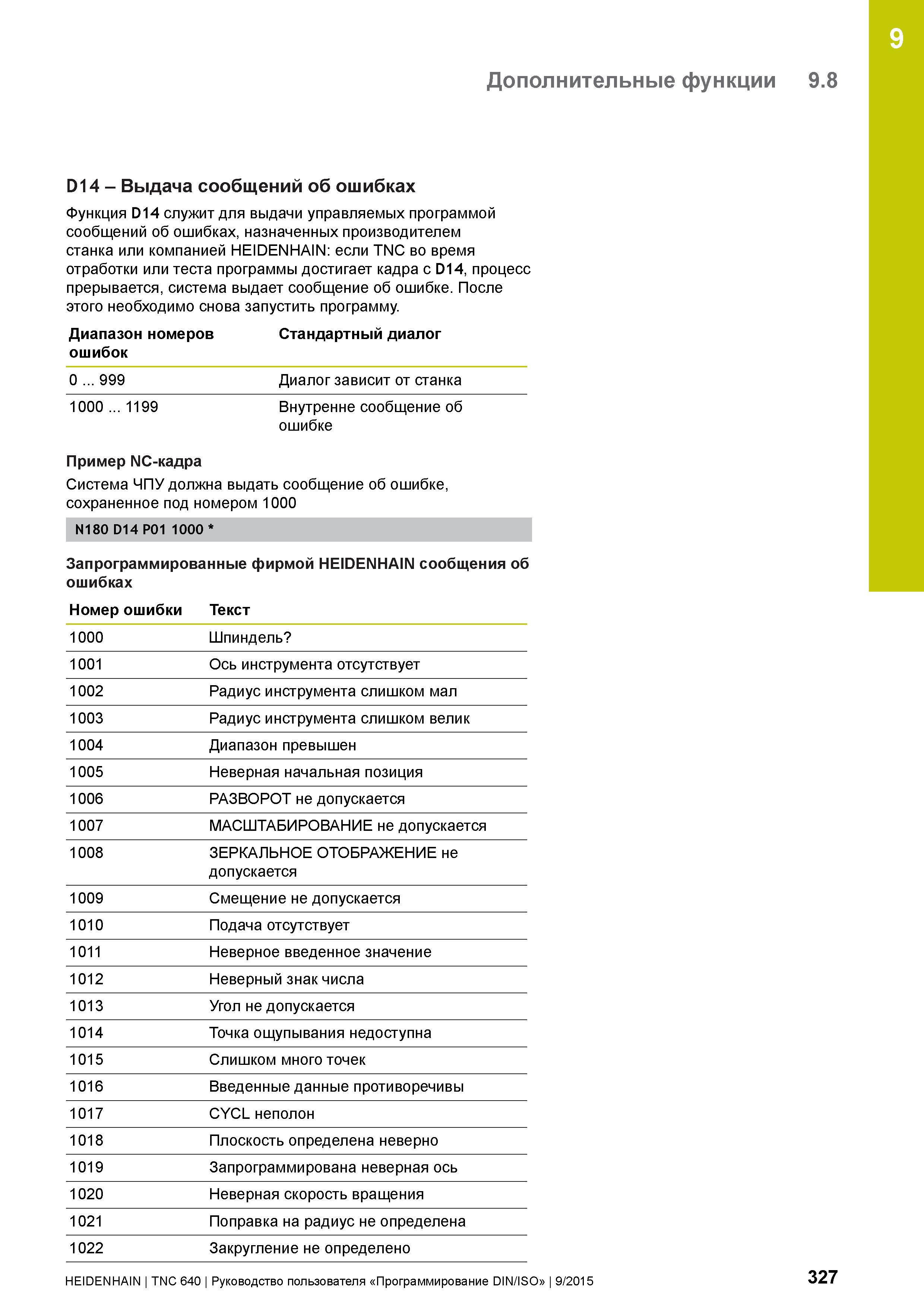

9 Дополнительные функции 9.8 D14 - Выдача сообщений об ошибках Функция D14 служит для выдачи управляемых программой сообщений об ошибках, назначенных производителем станка или компанией HEIDENHAIN: если TNC во время отработки или теста программы достигает кадра с D14, процесс прерывается, система выдает сообщение об ошибке. После этого необходимо снова запустить программу. Диапазон номеров Стандартный диалог ошибок 0 ... 999 Диалог зависит от станка 1000 ... 1199 Внутренне сообщение об ошибке Пример NC-кадра Система ЧПУ должна выдать сообщение об ошибке, сохраненное под номером 1000 N180 D14 P01 1000 Запрограммированные фирмой HEIDENHAIN сообщения об ошибках Номер ошибки Текст 1000 Шпиндель 1001 Ось инструмента отсутствует 1002 Радиус инструмента слишком мал 1003 Радиус инструмента слишком велик 1004 Диапазон превышен 1005 Неверная начальная позиция 1006 РАЗВОРОТ не допускается 1007 МАСШТАБИРОВАНИЕ не допускается 1008 ЗЕРКАЛЬНОЕ ОТОБРАЖЕНИЕ не допускается 1009 Смещение не допускается 1010 Подача отсутствует 1011 Неверное введенное значение 1012 Неверный знак числа 1013 Угол не допускается 1014 Точка ощупывания недоступна 1015 Слишком много точек 1016 Введенные данные противоречивы 1017 CYCL неполон 1018 Плоскость определена неверно 1019 Запрограммирована неверная ось 1020 Неверная скорость вращения 1021 Поправка на радиус не определена 1022 Закругление не определено HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 327
