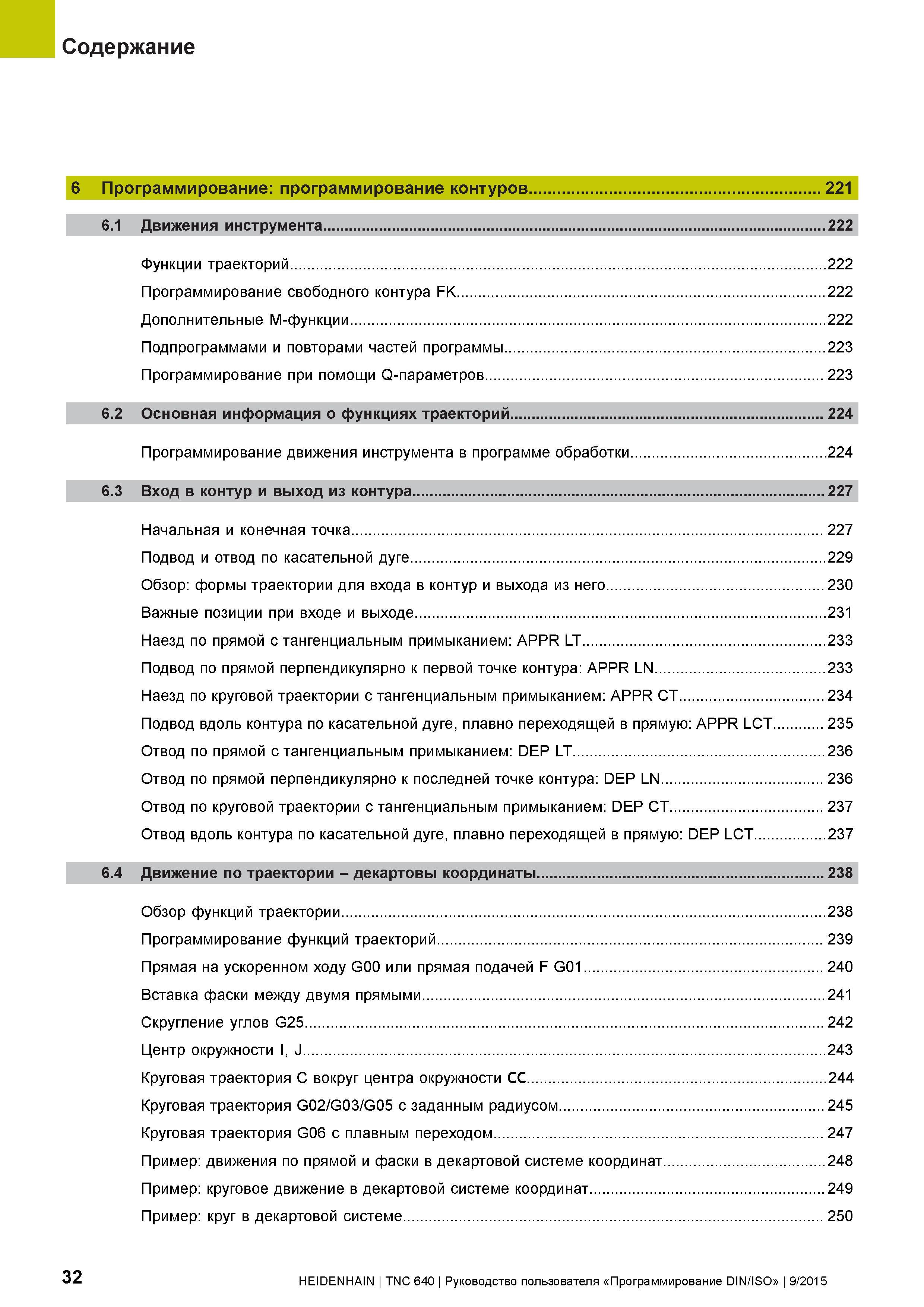

Содержание 6 Программирование: программирование контуров ...221 6.1 Движения инструмента 222 Функции траекторий ..222 Программирование cвободного контура FK ..222 Дополнительные M-функции 222 Подпрограммами и повторами частей программы .223 Программирование при помощи Q-параметров 223 6.2 Основная информация о функциях траекторий ...224 Программирование движения инструмента в программе обработки .224 6.3 Вход в контур и выход из контура 227 Начальная и конечная точка . 227 Подвод и отвод по касательной дуге ..229 Обзор: формы траектории для входа в контур и выхода из него .230 Важные позиции при входе и выходе ...231 Наезд по прямой с тангенциальным примыканием: APPR LT ...233 Подвод по прямой перпендикулярно к первой точке контура: APPR LN 233 Наезд по круговой траектории с тангенциальным примыканием: APPR CT ..234 Подвод вдоль контура по касательной дуге, плавно переходящей в прямую: APPR LCT 235 Отвод по прямой с тангенциальным примыканием: DEP LT ... 236 Отвод по прямой перпендикулярно к последней точке контура: DEP LN .. 236 Отвод по круговой траектории с тангенциальным примыканием: DEP CT .. 237 Отвод вдоль контура по касательной дуге, плавно переходящей в прямую: DEP LCT ...237 6.4 Движение по траектории - декартовы координаты ...238 Обзор функций траектории 238 Программирование функций траекторий .239 Прямая на ускоренном ходу G00 или прямая подачей F G01 ..240 Вставка фаски между двумя прямыми ...241 Скругление углов G25 ... 242 Центр окружности I, J ...243 Круговая траектория C вокруг центра окружности CC ...244 Круговая траектория G02/G03/G05 с заданным радиусом .245 Круговая траектория G06 с плавным переходом .247 Пример: движения по прямой и фаски в декартовой системе координат ...248 Пример: круговое движение в декартовой системе координат 249 Пример: круг в декартовой системе ...250 32 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
