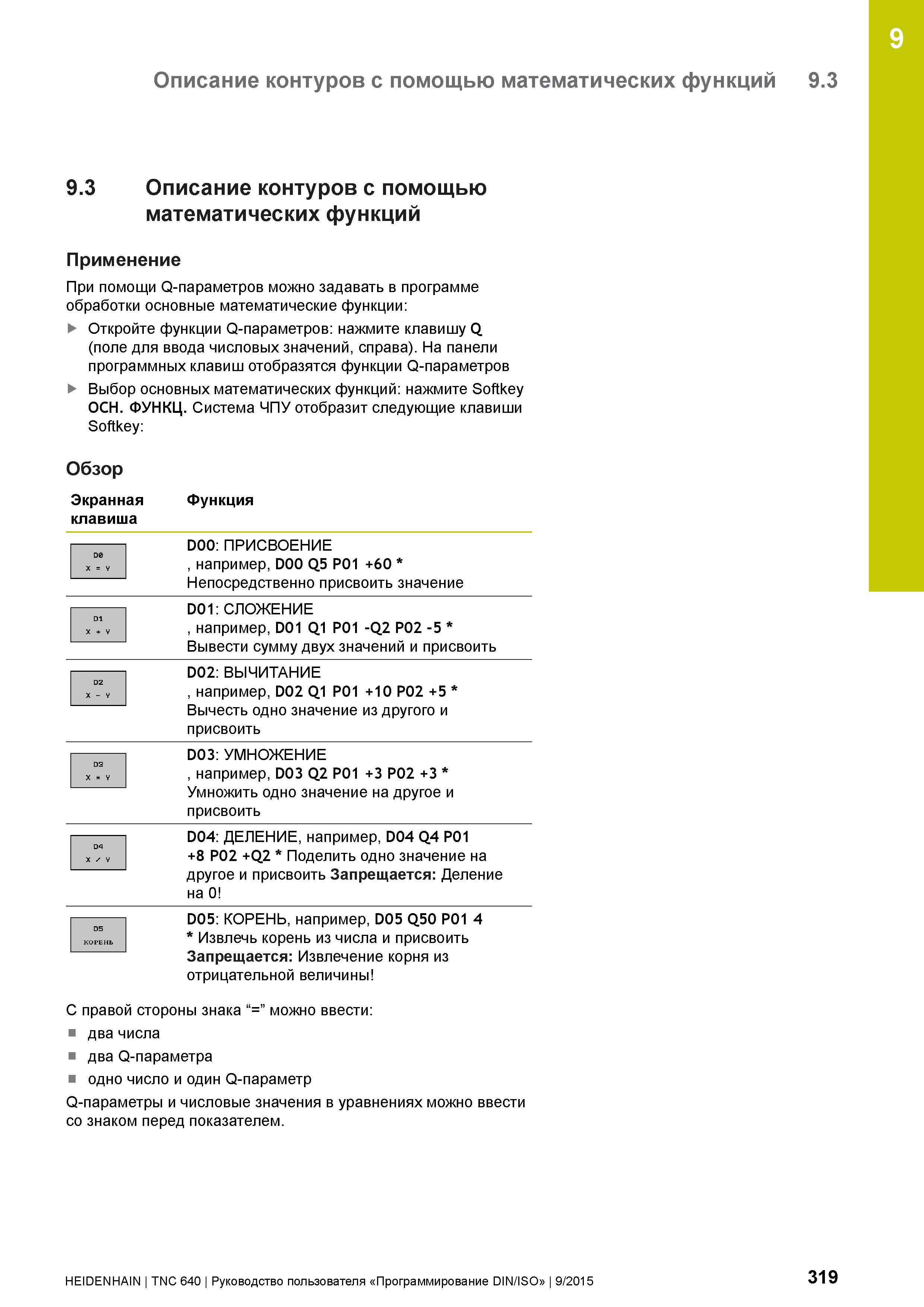

9 Описание контуров с помощью математических функций 9.3 9.3 Описание контуров с помощью математических функций Применение При помощи Q-параметров можно задавать в программе обработки основные математические функции: Откройте функции Q-параметров: нажмите клавишу Q (поле для ввода числовых значений, справа). На панели программных клавиш отобразятся функции Q-параметров Выбор основных математических функций: нажмите Softkey ОСН. ФУНКЦ. Система ЧПУ отобразит следующие клавиши Softkey: Обзор Экранная Функция клавиша С D00: ПРИСВОЕНИЕ „Tv ,например, D00 Q5 P01 +60 Непосредственно присвоить значение G D01: СЛОЖЕНИЕ , например, D01 Q1 P01 -Q2 P02 -5 Вывести сумму двух значений и присвоить G D02: ВЫЧИТАНИЕ , например, D02 Q1 P01 +10 P02 +5 Вычесть одно значение из другого и присвоить G D03: УМНОЖЕНИЕ , например, D03 Q2 P01 +3 P02 +3 Умножить одно значение на другое и присвоить G D04: ДЕЛЕНИЕ, например, D04 Q4 P01 +8 P02 +Q2 Поделить одно значение на другое и присвоить Запрещается: Деление на 0 G D05: КОРЕНЬ, например, D05 Q50 P01 4 КОрЕ„ь Извлечь корень из числа и присвоить Запрещается: Извлечение корня из отрицательной величины С правой стороны знака “=” можно ввести: два числа два Q-параметра одно число и один Q-параметр Q-параметры и числовые значения в уравнениях можно ввести со знаком перед показателем. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 319
