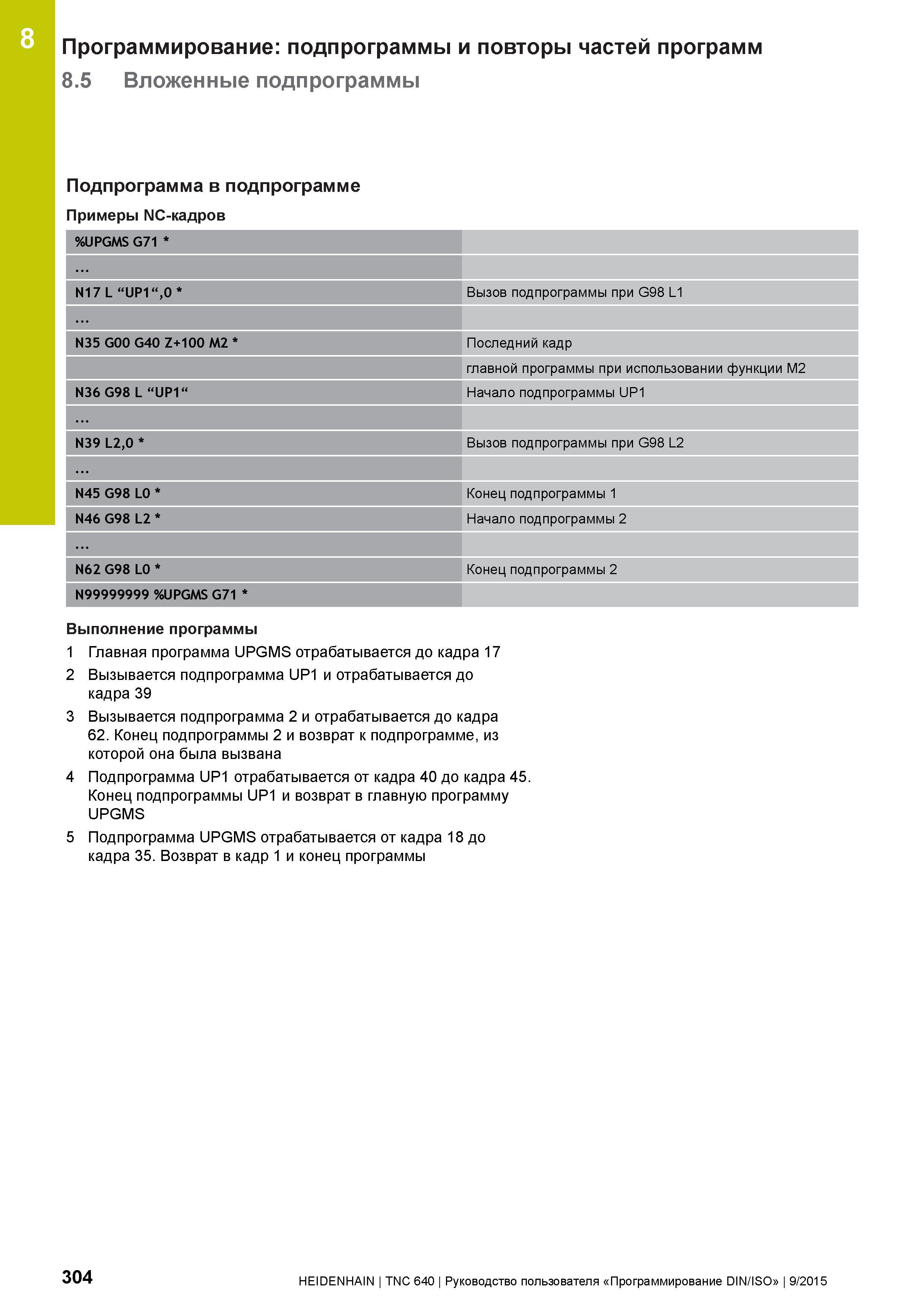

8 Программирование: подпрограммы и повторы частей программ 8.5 Вложенные подпрограммы Подпрограмма в подпрограмме Примеры NC-кадров %UPGMS G71 N17 L “UP1“,0 Вызов подпрограммы при G98 L1 N35 G00 G40 Z+100 M2 Последний кадр главной программы при использовании функции M2 N36 G98 L “UP1“ Начало подпрограммы UP1 N39 L2,0 Вызов подпрограммы при G98 L2 N45 G98 L0 Конец подпрограммы 1 N46 G98 L2 Начало подпрограммы 2 N62 G98 L0 Конец подпрограммы 2 N99999999 %UPGMS G71 Выполнение программы 1 Главная программа UPGMS отрабатывается до кадра 17 2 Вызывается подпрограмма UP1 и отрабатывается до кадра 39 3 Вызывается подпрограмма 2 и отрабатывается до кадра 62. Конец подпрограммы 2 и возврат к подпрограмме, из которой она была вызвана 4 Подпрограмма UP1 отрабатывается от кадра 40 до кадра 45. Конец подпрограммы UP1 и возврат в главную программу UPGMS 5 Подпрограмма UPGMS отрабатывается от кадра 18 до кадра 35. Возврат в кадр 1 и конец программы 304 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
