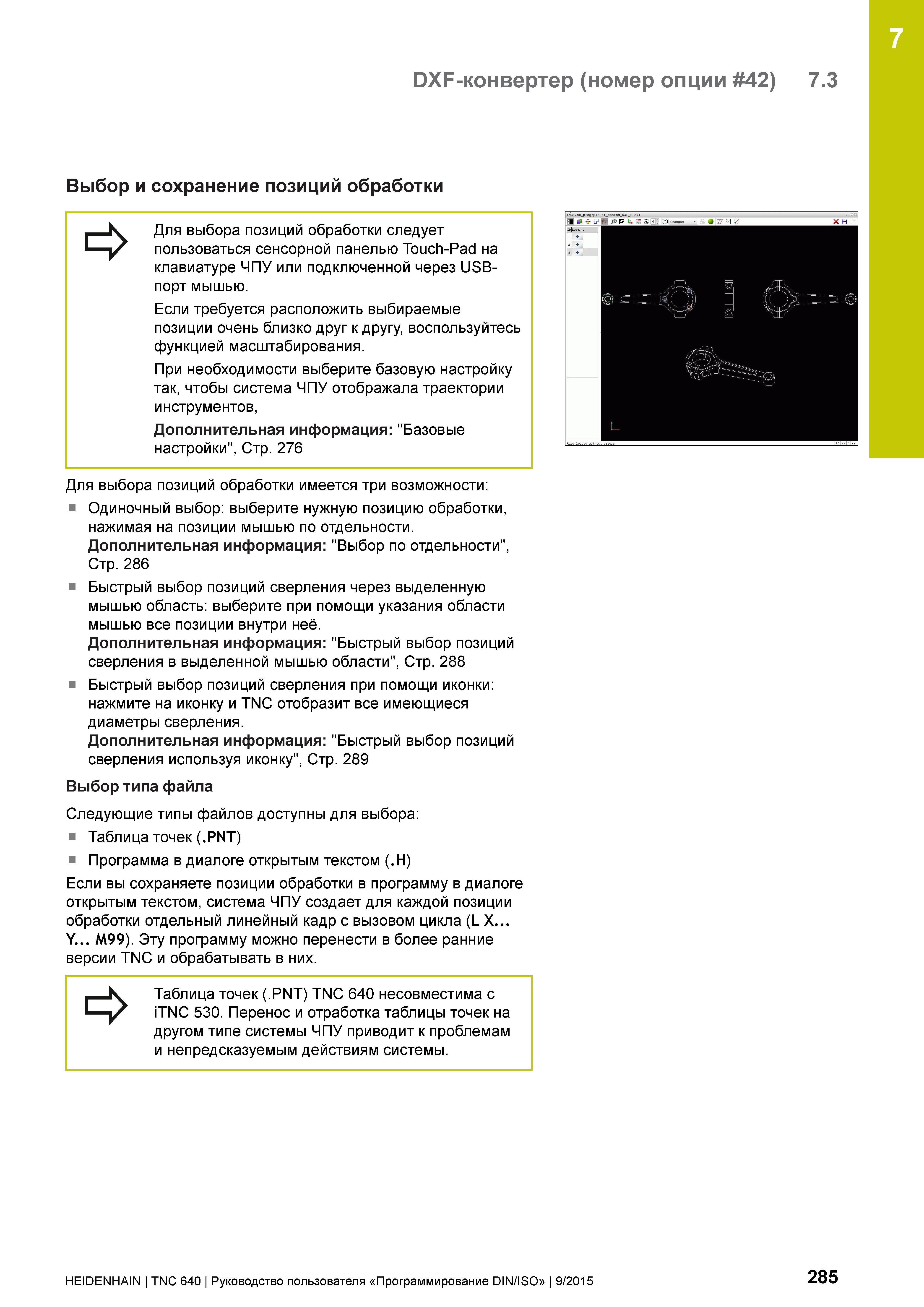

DXF-конвертер (номер опции 42) Выбор и сохранение позиций обработки => Для выбора позиций обработки следует пользоваться сенсорной панелью Touch-Pad на клавиатуре ЧПУ или подключенной через USB-порт мышью. Если требуется расположить выбираемые позиции очень близко друг к другу, воспользуйтесь функцией масштабирования. При необходимости выберите базовую настройку так, чтобы система ЧПУ отображала траектории инструментов, Дополнительная информация: "Базовые настройки", Стр. 276 Для выбора позиций обработки имеется три возможности: Одиночный выбор: выберите нужную позицию обработки, нажимая на позиции мышью по отдельности. Дополнительная информация: "Выбор по отдельности", Стр. 286 Быстрый выбор позиций сверления через выделенную мышью область: выберите при помощи указания области мышью все позиции внутри неё. Дополнительная информация: "Быстрый выбор позиций сверления в выделенной мышью области", Стр. 288 Быстрый выбор позиций сверления при помощи иконки: нажмите на иконку и TNC отобразит все имеющиеся диаметры сверления. Дополнительная информация: "Быстрый выбор позиций сверления используя иконку", Стр. 289 Выбор типа файла Следующие типы файлов доступны для выбора: Таблица точек (.PNT) Программа в диалоге открытым текстом (.H) Если вы сохраняете позиции обработки в программу в диалоге открытым текстом, система ЧПУ создает для каждой позиции обработки отдельный линейный кадр с вызовом цикла (L X... Y... M99). Эту программу можно перенести в более ранние версии TNC и обрабатывать в них. => Таблица точек (.PNT) TNC 640 несовместима с iTNC 530. Перенос и отработка таблицы точек на другом типе системы ЧПУ приводит к проблемам и непредсказуемым действиям системы. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 285
