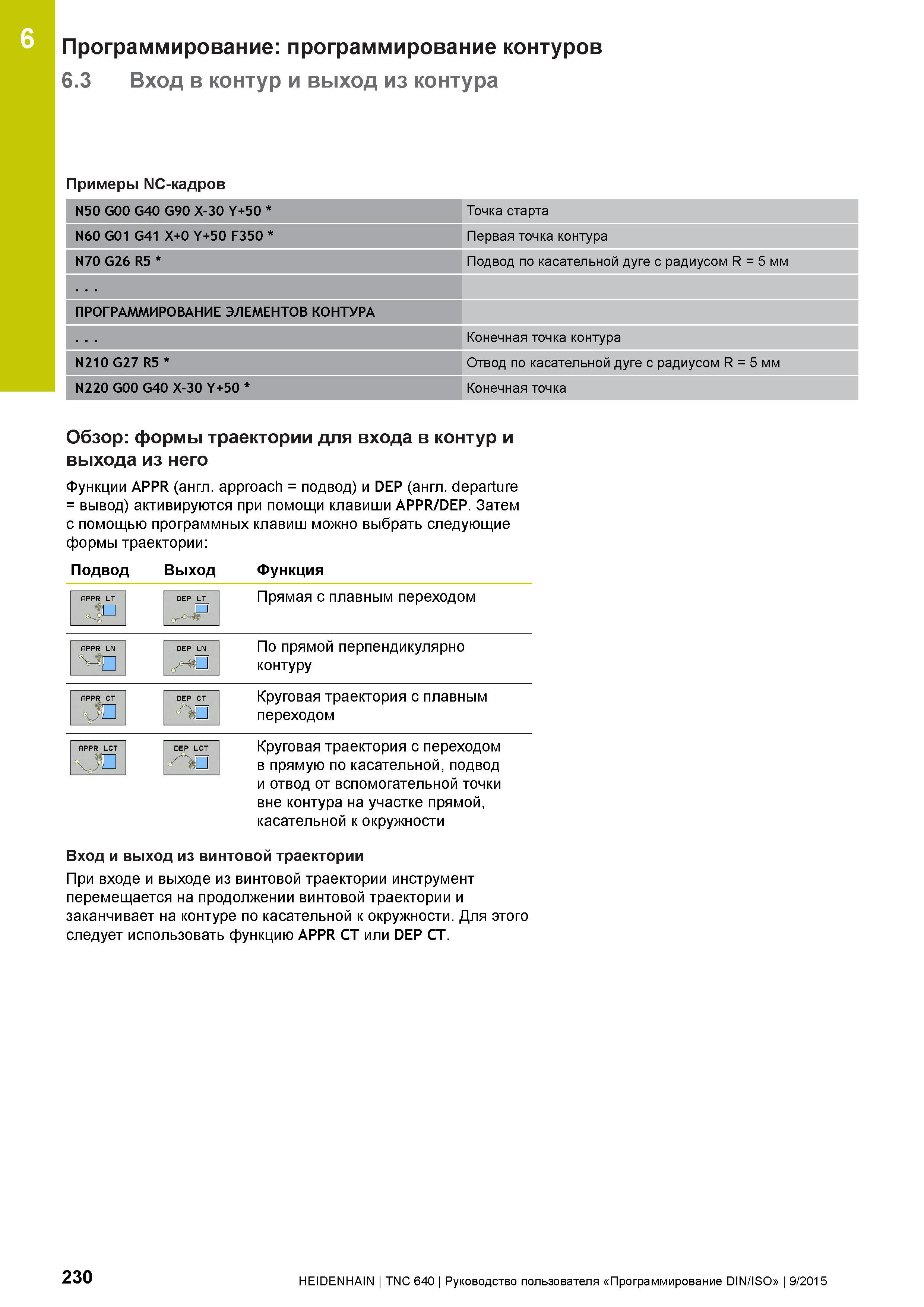

230 Руководство пользователя системы HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр.230

Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр. 230 0230 Lab2u

6 Программирование: программирование контуров 6.3 Вход в контур и выход из контура Примеры NC-кадров N50 G00 G40 G90 X-30 Y+50 Точка старта N60 G01 G41 X+0 Y+50 F350 Первая точка контура N70 G26 R5 Подвод по касательной дуге с радиусом R = 5 мм ПРОГРАММИРОВАНИЕ ЭЛЕМЕНТОВ КОНТУРА Конечная точка контура N210 G27 R5 Отвод по касательной дуге с радиусом R = 5 мм N220 G00 G40 X-30 Y+50 Конечная точка Обзор: формы траектории для входа в контур и выхода из него Функции APPR (англ. approach = подвод) и DEP (англ. departure = вывод) активируются при помощи клавиши APPR/DEP. Затем с помощью программных клавиш можно выбрать следующие формы траектории: Подвод Выход Функция RPPR LT 4° DEP LT Прямая с плавным переходом FIPPR LN DEP LN Ml По прямой перпендикулярно контуру fiPPR СТ DEP CT <Г Щ Круговая траектория с плавным переходом PIPPR LCT ВД DEP LCT m Круговая траектория с переходом в прямую по касательной, подвод и отвод от вспомогательной точки вне контура на участке прямой, касательной к окружности Вход и выход из винтовой траектории При входе и выходе из винтовой траектории инструмент перемещается на продолжении винтовой траектории и заканчивает на контуре по касательной к окружности. Для этого следует использовать функцию APPR CT или DEP CT. 230 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
