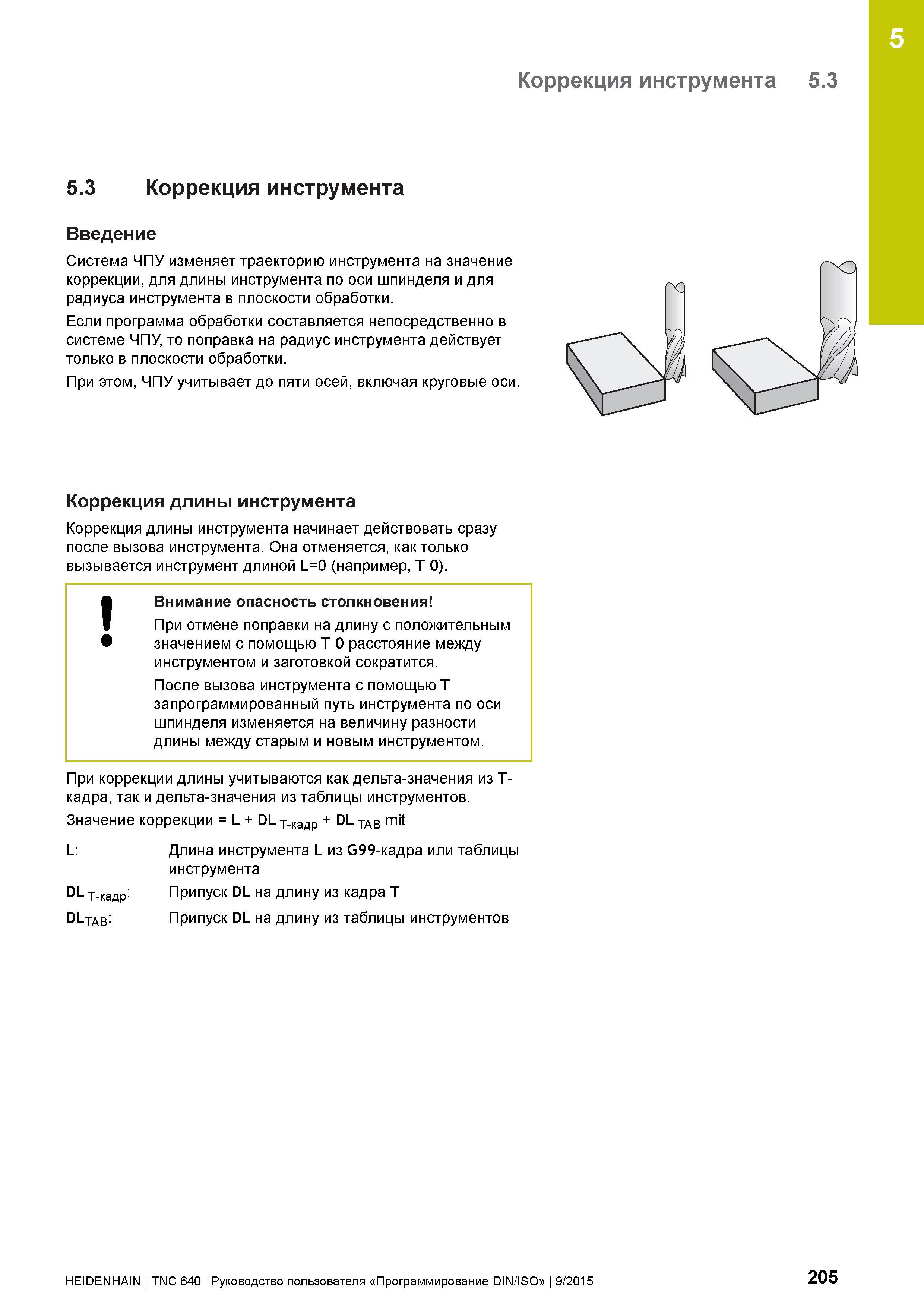

5 Коррекция инструмента 5.3 5.3 Коррекция инструмента Введение Система ЧПУ изменяет траекторию инструмента на значение коррекции, для длины инструмента по оси шпинделя и для радиуса инструмента в плоскости обработки. Если программа обработки составляется непосредственно в системе ЧПУ, то поправка на радиус инструмента действует только в плоскости обработки. При этом, ЧПУ учитывает до пяти осей, включая круговые оси. Коррекция длины инструмента Коррекция длины инструмента начинает действовать сразу после вызова инструмента. Она отменяется, как только вызывается инструмент длиной L=0 (например, T 0). (Внимание опасность столкновения При отмене поправки на длину с положительным значением с помощью T 0 расстояние между инструментом и заготовкой сократится. После вызова инструмента с помощью T запрограммированный путь инструмента по оси шпинделя изменяется на величину разности длины между старым и новым инструментом. При коррекции длины учитываются как дельта-значения из T-кадра, так и дельта-значения из таблицы инструментов. Значение коррекции = L + DL т-кадр + DL tab mit L: Длина инструмента L из G99-кадра или таблицы инструмента DL т-кадр: Припуск DL на длину из кадра T DLtab: Припуск DL на длину из таблицы инструментов HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 205
