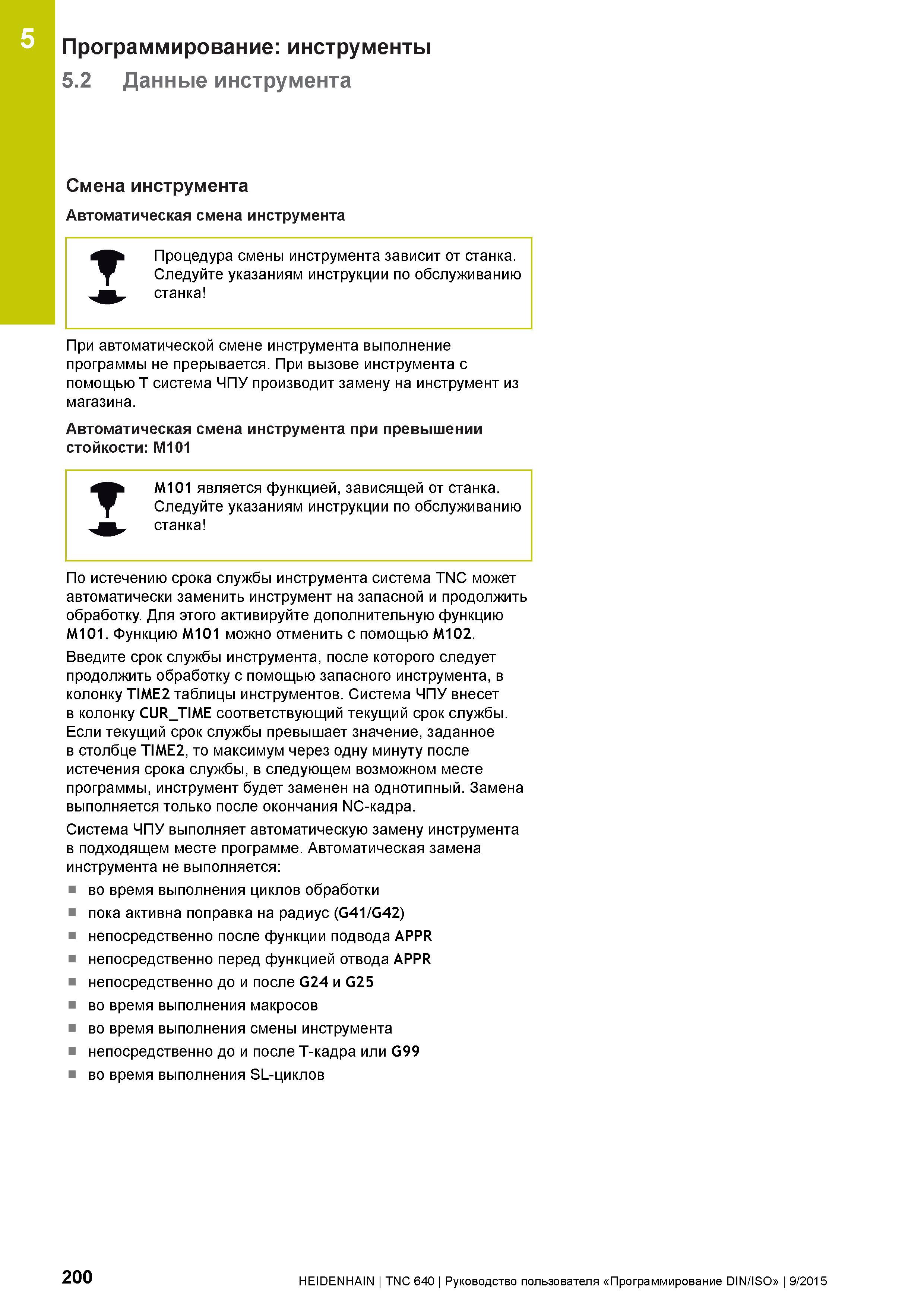

5 Программирование: инструменты 5.2 Данные инструмента Смена инструмента Автоматическая смена инструмента Процедура смены инструмента зависит от станка. Следуйте указаниям инструкции по обслуживанию станка При автоматической смене инструмента выполнение программы не прерывается. При вызове инструмента с помощью T система ЧПУ производит замену на инструмент из магазина. Автоматическая смена инструмента при превышении стойкости: M101 M101 является функцией, зависящей от станка. Следуйте указаниям инструкции по обслуживанию станка По истечению срока службы инструмента система TNC может автоматически заменить инструмент на запасной и продолжить обработку. Для этого активируйте дополнительную функцию M101. Функцию M101 можно отменить с помощью M102. Введите срок службы инструмента, после которого следует продолжить обработку с помощью запасного инструмента, в колонку TIME2 таблицы инструментов. Система ЧПУ внесет в колонку CUR_TIME соответствующий текущий срок службы. Если текущий срок службы превышает значение, заданное в столбце TIME2, то максимум через одну минуту после истечения срока службы, в следующем возможном месте программы, инструмент будет заменен на однотипный. Замена выполняется только после окончания NC-кадра. Система ЧПУ выполняет автоматическую замену инструмента в подходящем месте программе. Автоматическая замена инструмента не выполняется: во время выполнения циклов обработки пока активна поправка на радиус (G41/G42) непосредственно после функции подвода APPR непосредственно перед функцией отвода APPR непосредственно до и после G24 и G25 во время выполнения макросов во время выполнения смены инструмента непосредственно до и после T-кадра или G99 во время выполнения SL-циклов т т 200 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
