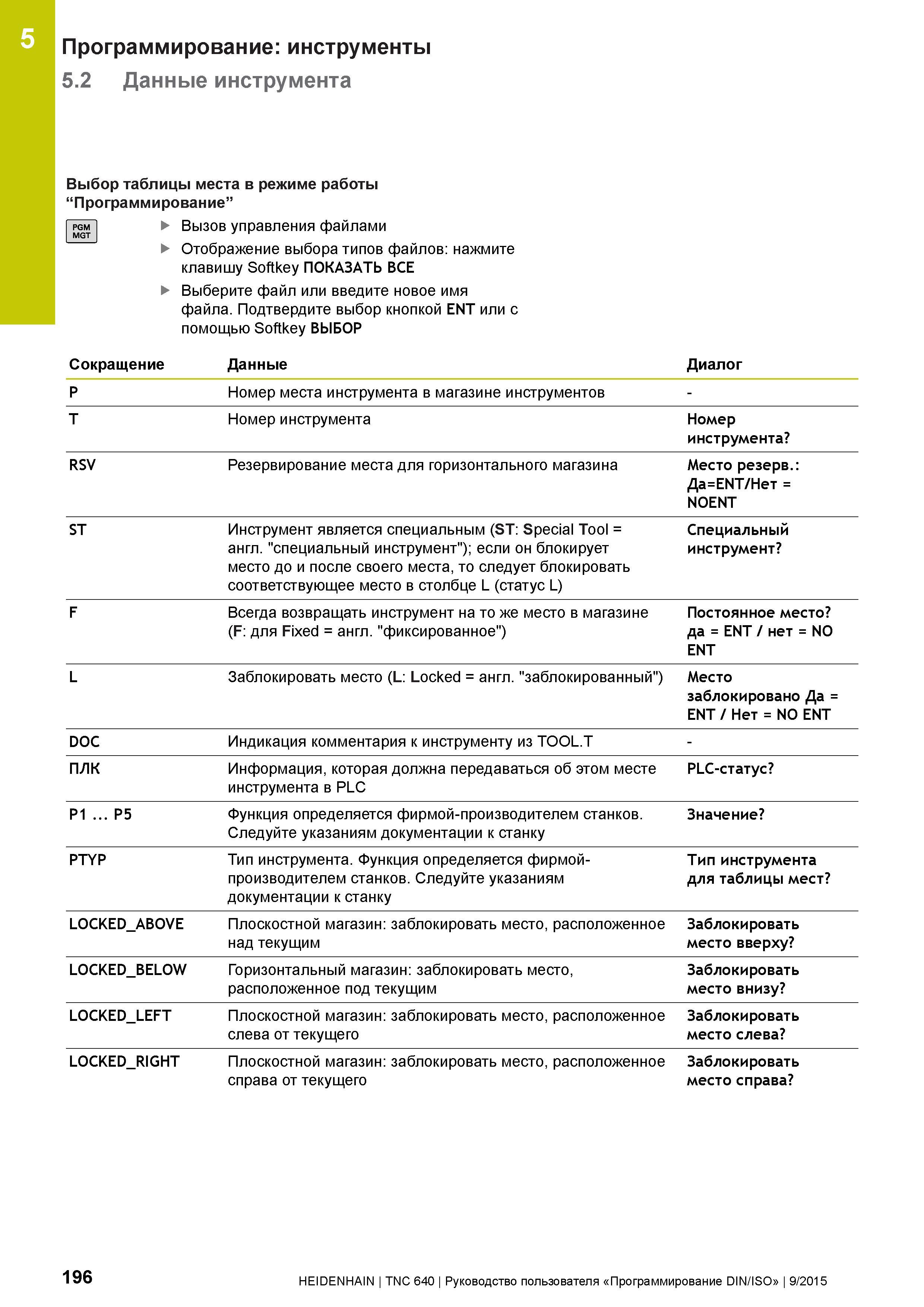

Программирование: инструменты 5.2 Данные инструмента 5 PGM MGT Выбор таблицы места в режиме работы “Программирование” Вызов управления файлами Отображение выбора типов файлов: нажмите клавишу Softkey ПОКАЗАТЬ ВСЕ Выберите файл или введите новое имя файла. Подтвердите выбор кнопкой ENT или с помощью Softkey ВЫБОР Сокращение Данные Диалог P Номер места инструмента в магазине инструментов - T Номер инструмента Номер инструмента RSV Резервирование места для горизонтального магазина Место резерв.: Да=ENT/Нет= NOENT ST Инструмент является специальным (ST: Special Tool = англ. "специальный инструмент"); если он блокирует место до и после своего места, то следует блокировать соответствующее место в столбце L (статус L) Специальный инструмент F Всегда возвращать инструмент на то же место в магазине (F: для Fixed = англ. "фиксированное") Постоянное место да = ENT / нет = NO ENT L Заблокировать место (L: Locked = англ. "заблокированный") Место заблокировано Да = ENT / Нет = NO ENT DOC Индикация комментария к инструменту из TOOL.T - ПЛК Информация, которая должна передаваться об этом месте инструмента в PLC PLC-статус P1 ... P5 Функция определяется фирмой-производителем станков. Следуйте указаниям документации к станку Значение PTYP Тип инструмента. Функция определяется фирмой-производителем станков. Следуйте указаниям документации к станку Тип инструмента для таблицы мест LOCKED_ABOVE Плоскостной магазин: заблокировать место, расположенное над текущим Заблокировать место вверху LOCKED_BELOW Горизонтальный магазин: заблокировать место, расположенное под текущим Заблокировать место внизу LOCKED_LEFT Плоскостной магазин: заблокировать место, расположенное слева от текущего Заблокировать место слева LOCKED_RIGHT Плоскостной магазин: заблокировать место, расположенное справа от текущего Заблокировать место справа 196 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
