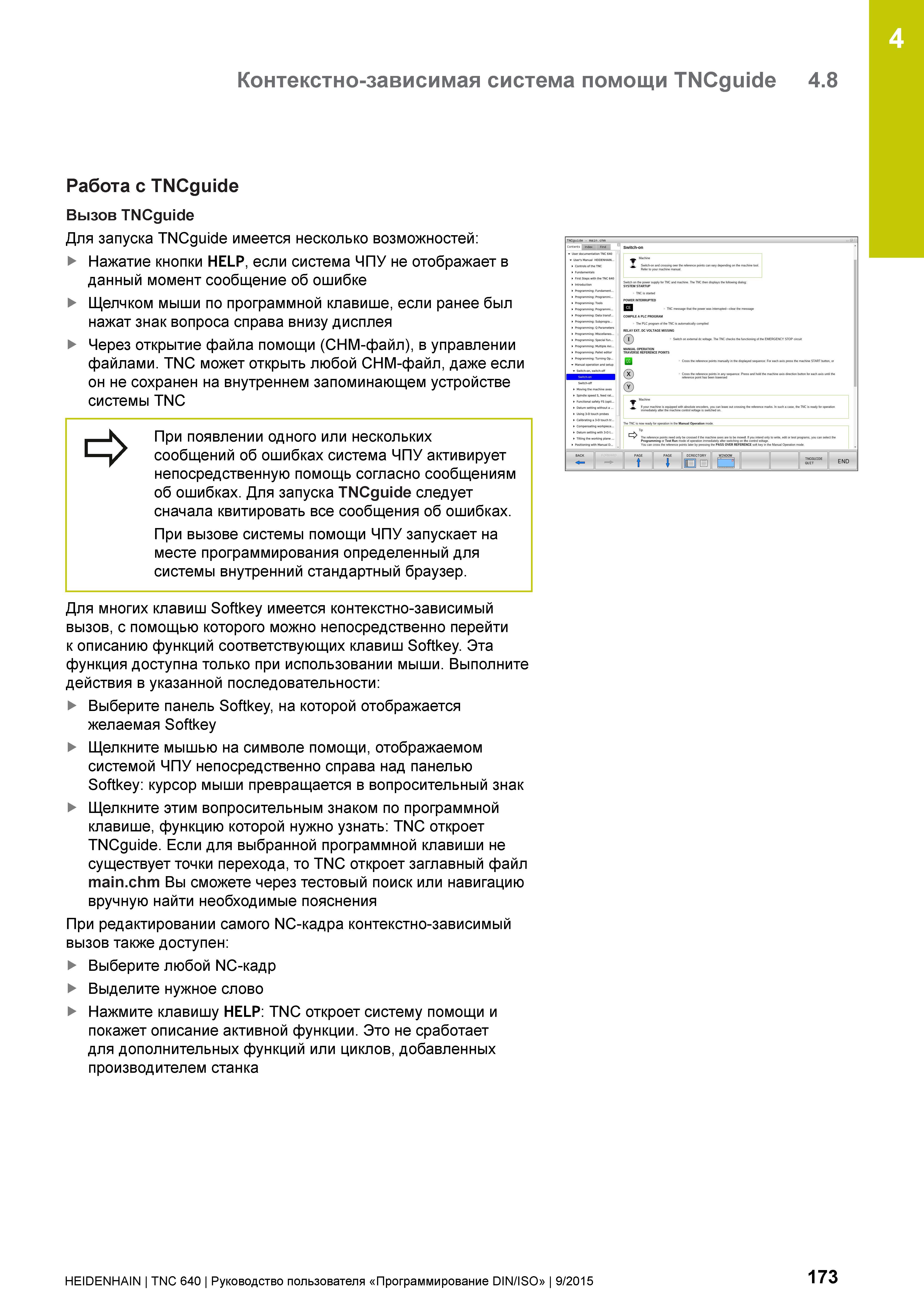

Контекстно-зависимая система помощи TNCguide 4.8 Работа с TNCguide Вызов TNCguide Для запуска TNCguide имеется несколько возможностей: Нажатие кнопки HELP, если система ЧПУ не отображает в данный момент сообщение об ошибке Щелчком мыши по программной клавише, если ранее был нажат знак вопроса справа внизу дисплея Через открытие файла помощи (CHM-файл), в управлении файлами. TNC может открыть любой CHM-файл, даже если он не сохранен на внутреннем запоминающем устройстве системы TNC => При появлении одного или нескольких сообщений об ошибках система ЧПУ активирует непосредственную помощь согласно сообщениям об ошибках. Для запуска TNCguide следует сначала квитировать все сообщения об ошибках. При вызове системы помощи ЧПУ запускает на месте программирования определенный для системы внутренний стандартный браузер. ГГпГ 'maln'chm с - Fa d 1 Z С щ SYSTEM STARTUP РРУ Р У "9 og POWER INTERRUPTED 1 I => z II II т II т II _ II _ I II ,_, SND Для многих клавиш Softkey имеется контекстно-зависимый вызов, с помощью которого можно непосредственно перейти к описанию функций соответствующих клавиш Softkey. Эта функция доступна только при использовании мыши. Выполните действия в указанной последовательности: Выберите панель Softkey, на которой отображается желаемая Softkey Щелкните мышью на символе помощи, отображаемом системой ЧПУ непосредственно справа над панелью Softkey: курсор мыши превращается в вопросительный знак Щелкните этим вопросительным знаком по программной клавише, функцию которой нужно узнать: TNC откроет TNCguide. Если для выбранной программной клавиши не существует точки перехода, то TNC откроет заглавный файл main.chm Вы сможете через тестовый поиск или навигацию вручную найти необходимые пояснения При редактировании самого NC-кадра контекстно-зависимый вызов также доступен: Выберите любой NC-кадр Выделите нужное слово Нажмите клавишу HELP: TNC откроет систему помощи и покажет описание активной функции. Это не сработает для дополнительных функций или циклов, добавленных производителем станка HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 173
