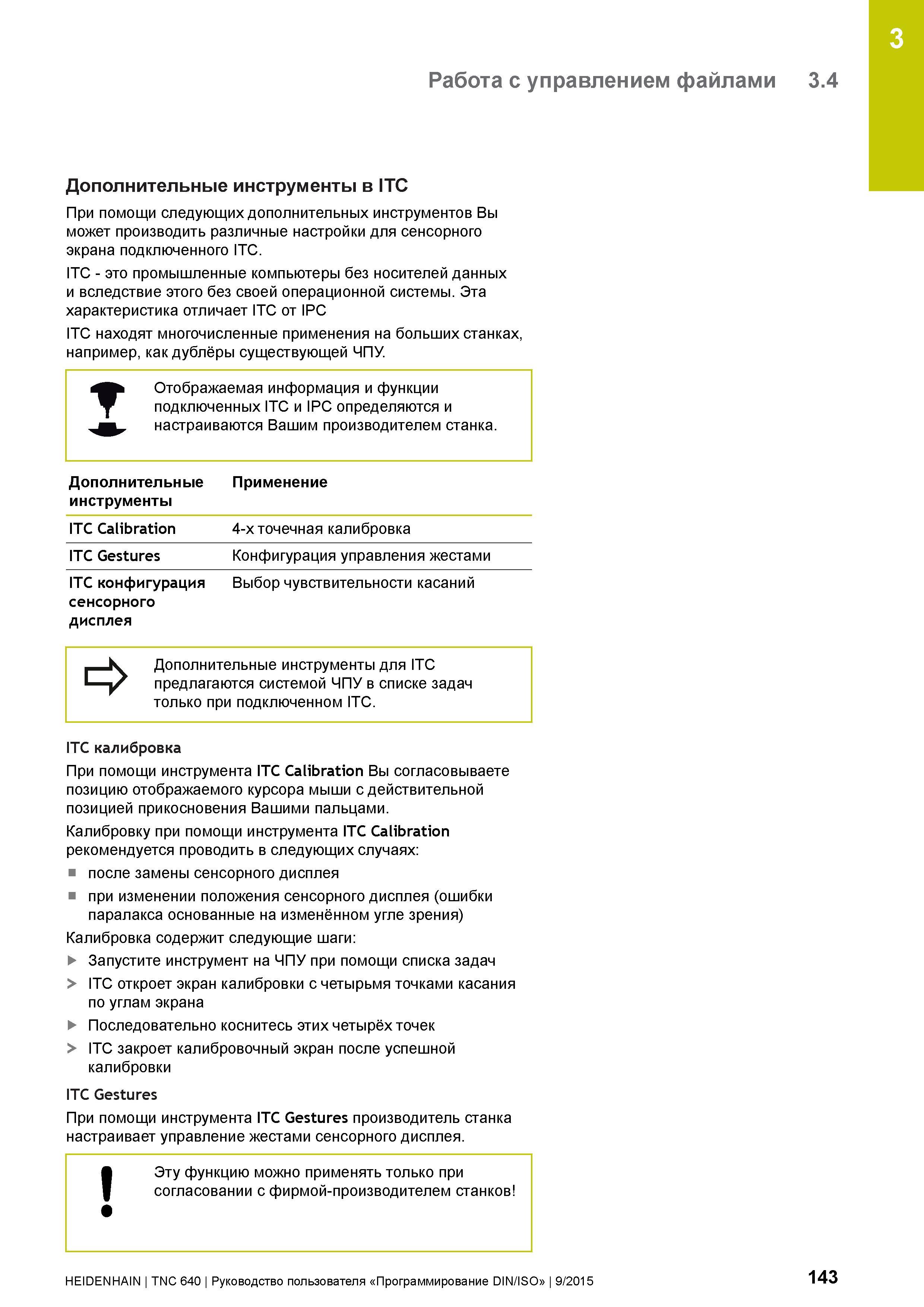

3 Работа с управлением файлами 3.4 Дополнительные инструменты в ITC При помощи следующих дополнительных инструментов Вы может производить различные настройки для сенсорного экрана подключенного ITC. ITC - это промышленные компьютеры без носителей данных и вследствие этого без своей операционной системы. Эта характеристика отличает ITC от IPC ITC находят многочисленные применения на больших станках, например, как дублёры существующей ЧПУ. Отображаемая информация и функции подключенных ITC и IPC определяются и настраиваются Вашим производителем станка. Дополнительные инструменты Применение ITC Calibration 4-х точечная калибровка ITC Gestures Конфигурация управления жестами ITC конфигурация сенсорного дисплея Выбор чувствительности касаний Дополнительные инструменты для ITC предлагаются системой ЧПУ в списке задач только при подключенном ITC. ITC калибровка При помощи инструмента ITC Calibration Вы согласовываете позицию отображаемого курсора мыши с действительной позицией прикосновения Вашими пальцами. Калибровку при помощи инструмента ITC Calibration рекомендуется проводить в следующих случаях: после замены сенсорного дисплея при изменении положения сенсорного дисплея (ошибки паралакса основанные на изменённом угле зрения) Калибровка содержит следующие шаги: Запустите инструмент на ЧПУ при помощи списка задач > ITC откроет экран калибровки с четырьмя точками касания по углам экрана Последовательно коснитесь этих четырёх точек > ITC закроет калибровочный экран после успешной калибровки ITC Gestures При помощи инструмента ITC Gestures производитель станка настраивает управление жестами сенсорного дисплея. Эту функцию можно применять только при согласовании с фирмой-производителем станков HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 143
