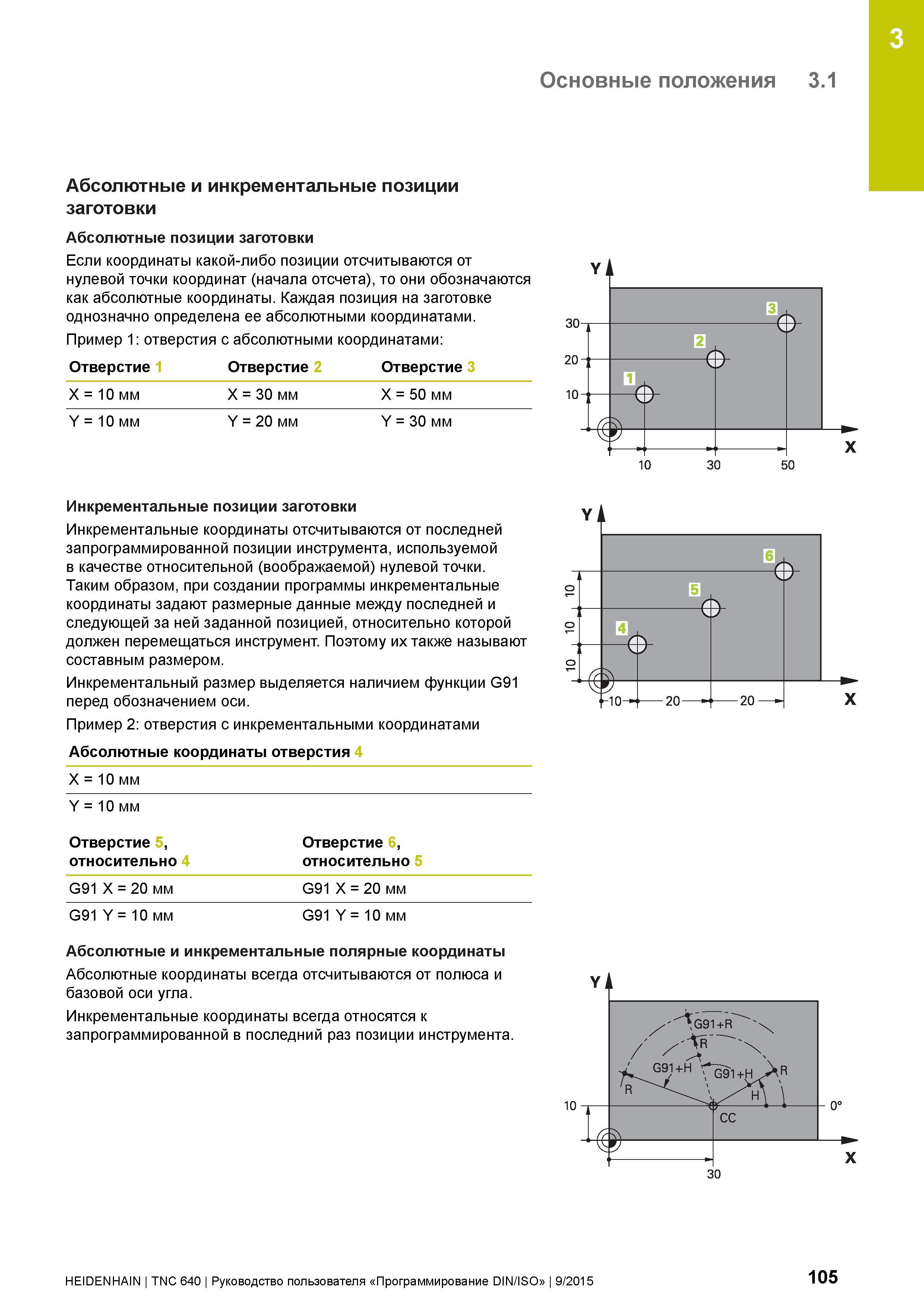

3 Основные положения 3.1 Абсолютные и инкрементальные позиции заготовки Абсолютные позиции заготовки Если координаты какой-либо позиции отсчитываются от нулевой точки координат (начала отсчета), то они обозначаются как абсолютные координаты. Каждая позиция на заготовке однозначно определена ее абсолютными координатами. Пример 1: отверстия с абсолютными координатами: Отверстие I Отверстие 2 Отверстие 3 X = 10 мм X = 30 мм X = 50 мм Y = 10 мм Y = 20 мм Y = 30 мм Инкрементальные позиции заготовки Инкрементальные координаты отсчитываются от последней запрограммированной позиции инструмента, используемой в качестве относительной (воображаемой) нулевой точки. Таким образом, при создании программы инкрементальные координаты задают размерные данные между последней и следующей за ней заданной позицией, относительно которой должен перемещаться инструмент. Поэтому их также называют составным размером. Инкрементальный размер выделяется наличием функции G91 перед обозначением оси. Пример 2: отверстия с инкрементальными координатами Абсолютные координаты отверстия 4 X = 10 мм Y =10 мм Отверстие 5, Отверстие 6, относительно 4 относительно 5 G91 X = 20 мм G91 X = 20 мм G91 Y = 10 мм G91 Y = 10 мм Абсолютные и инкрементальные полярные координаты Абсолютные координаты всегда отсчитываются от полюса и базовой оси угла. Инкрементальные координаты всегда относятся к запрограммированной в последний раз позиции инструмента. Ч 30 10 30 50 Yt сс И х 30 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 105
