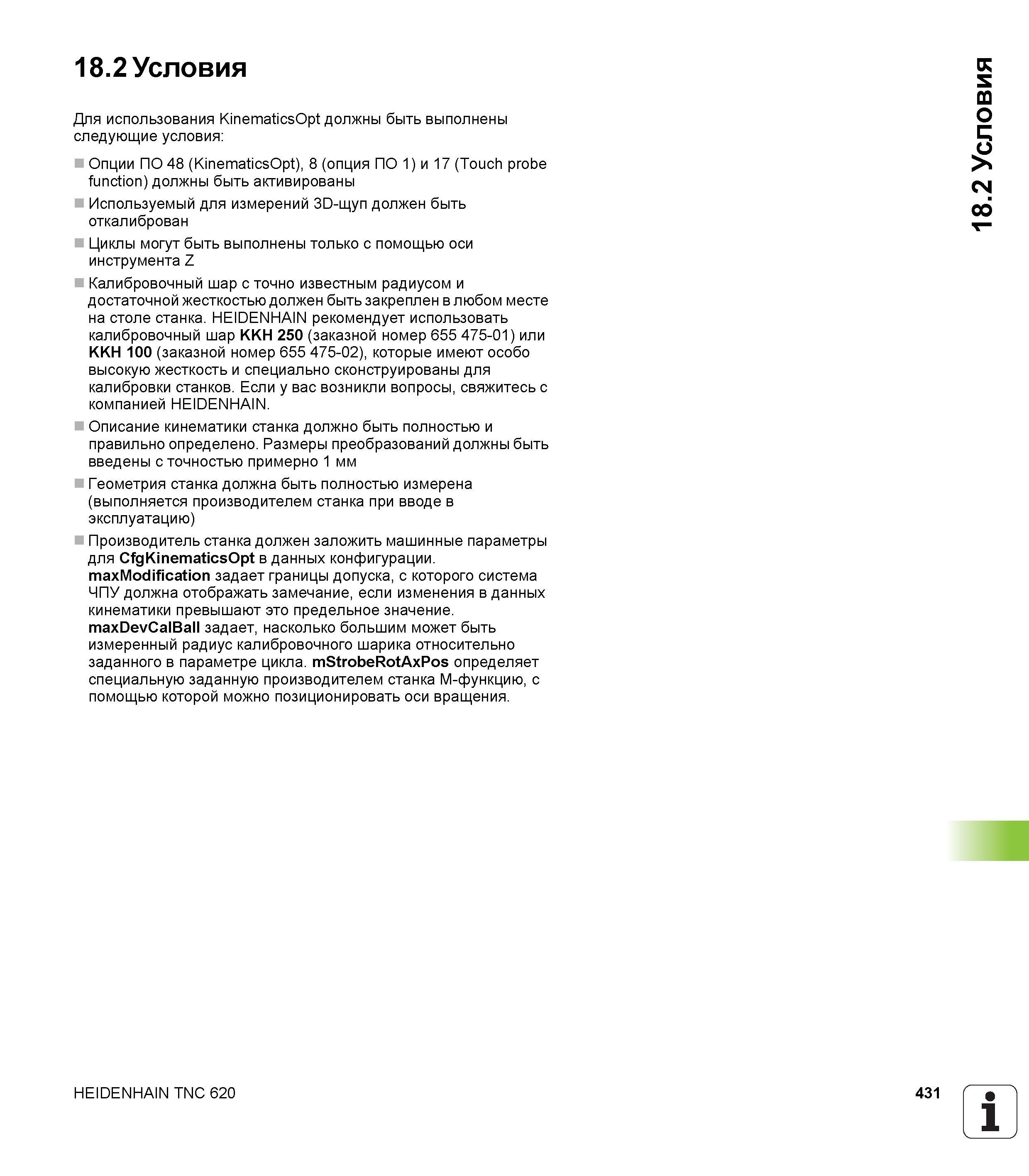

18.2 Условия Для использования KinematicsOpt должны быть выполнены следующие условия Опции ПО 48 (KinematicsOpt), 8 (опция ПО 1) и 17 (Touch probe function) должны быть активированы Используемый для измерений 3D-щуп должен быть откалиброван Циклы могут быть выполнены только с помощью оси инструмента Z Калибровочный шар с точно известным радиусом и достаточной жесткостью должен быть закреплен в любом месте на столе станка. HEIDENHAIN рекомендует использовать калибровочный шар KKH 250 (заказной номер 655 475-01) или KKH 100 (заказной номер 655 475-02), которые имеют особо высокую жесткость и специально сконструированы для калибровки станков. Если у вас возникли вопросы, свяжитесь с компанией HEIDENHAIN. Описание кинематики станка должно быть полностью и правильно определено. Размеры преобразований должны быть введены с точностью примерно 1 мм Геометрия станка должна быть полностью измерена (выполняется производителем станка при вводе в эксплуатацию) Производитель станка должен заложить машинные параметры для CfgKinematicsOpt в данных конфигурации. maxModification задает границы допуска, с которого система ЧПУ должна отображать замечание, если изменения в данных кинематики превышают это предельное значение. maxDevCalBall задает, насколько большим может быть измеренный радиус калибровочного шарика относительно заданного в параметре цикла. mStrobeRotAxPos определяет специальную заданную производителем станка M-функцию, с помощью которой можно позиционировать оси вращения. HEIDENHAIN TNC 620 431 1 18.2 Условия
