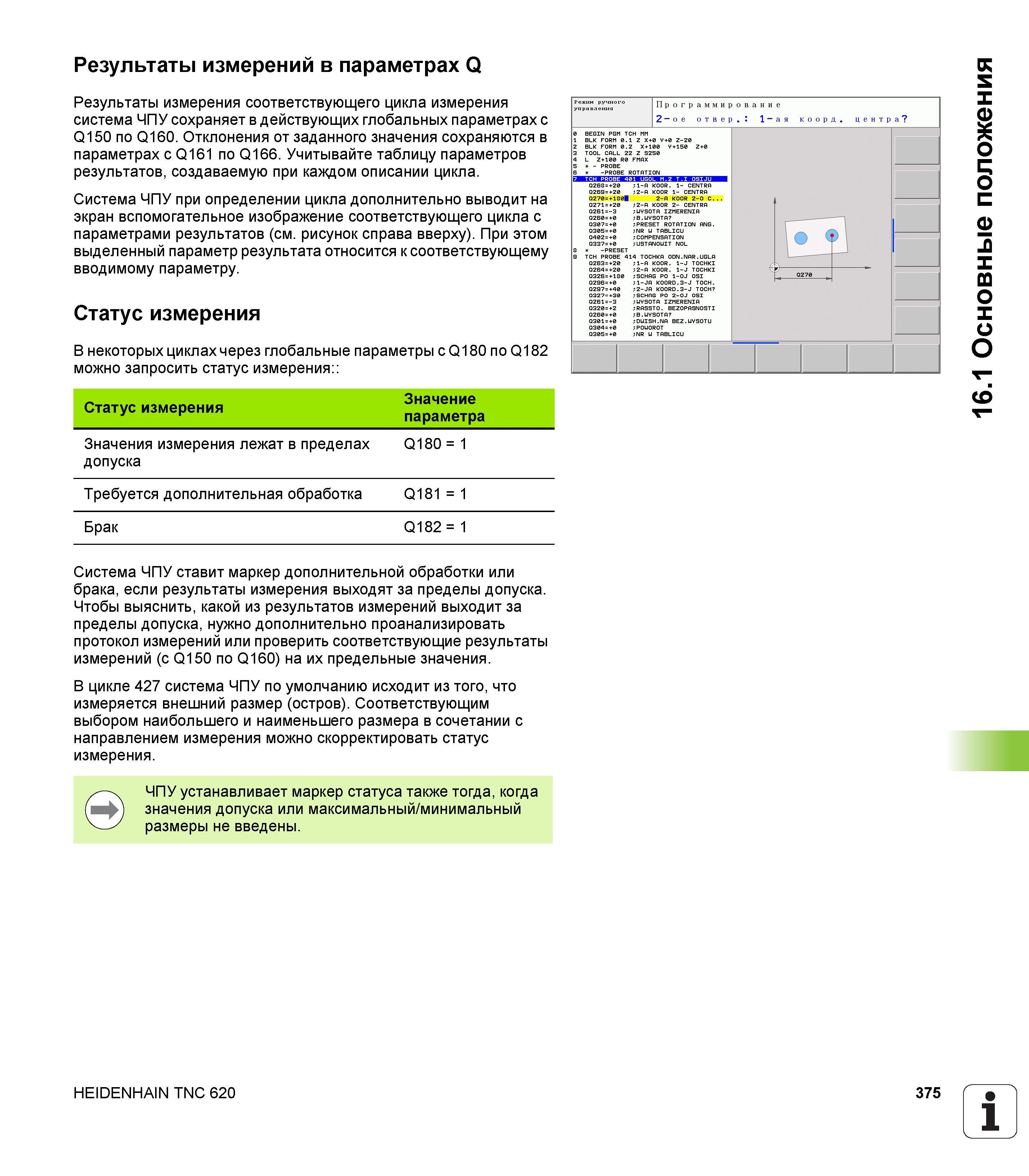

375 Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов ЧПУ Стр.375

Руководство HEIDENHAIN TNC 620 Программирование циклов 2011 Стр. 375 0375 Lab2u

Результаты измерений в параметрах Q Результаты измерения соответствующего цикла измерения система ЧПУ сохраняет в действующих глобальных параметрах с Q150 по Q160. Отклонения от заданного значения сохраняются в параметрах с Q161 по Q166. Учитывайте таблицу параметров результатов, создаваемую при каждом описании цикла. Система ЧПУ при определении цикла дополнительно выводит на экран вспомогательное изображение соответствующего цикла с параметрами результатов (см. рисунок справа вверху). При этом выделенный параметр результата относится к соответствующему вводимому параметру. Статус измерения В некоторых циклах через глобальные параметры с Q180 по Q182 можно запросить статус измерения Статус измерения Значение параметра Значения измерения лежат в пределах Q180 = 1 допуска Требуется дополнительная обработка Q181 = 1 Брак Q182 = 1 Система ЧПУ ставит маркер дополнительной обработки или брака, если результаты измерения выходят за пределы допуска. Чтобы выяснить, какой из результатов измерений выходит за пределы допуска, нужно дополнительно проанализировать протокол измерений или проверить соответствующие результаты измерений (с Q150 по Q160) на их предельные значения. В цикле 427 система ЧПУ по умолчанию исходит из того, что измеряется внешний размер (остров). Соответствующим выбором наибольшего и наименьшего размера в сочетании с направлением измерения можно скорректировать статус измерения. ЧПУ устанавливает маркер статуса также тогда, когда значения допуска или максимальный/минимальный размеры не введены. HEIDENHAIN TNC 620 375 1 16.1 Основные положения
