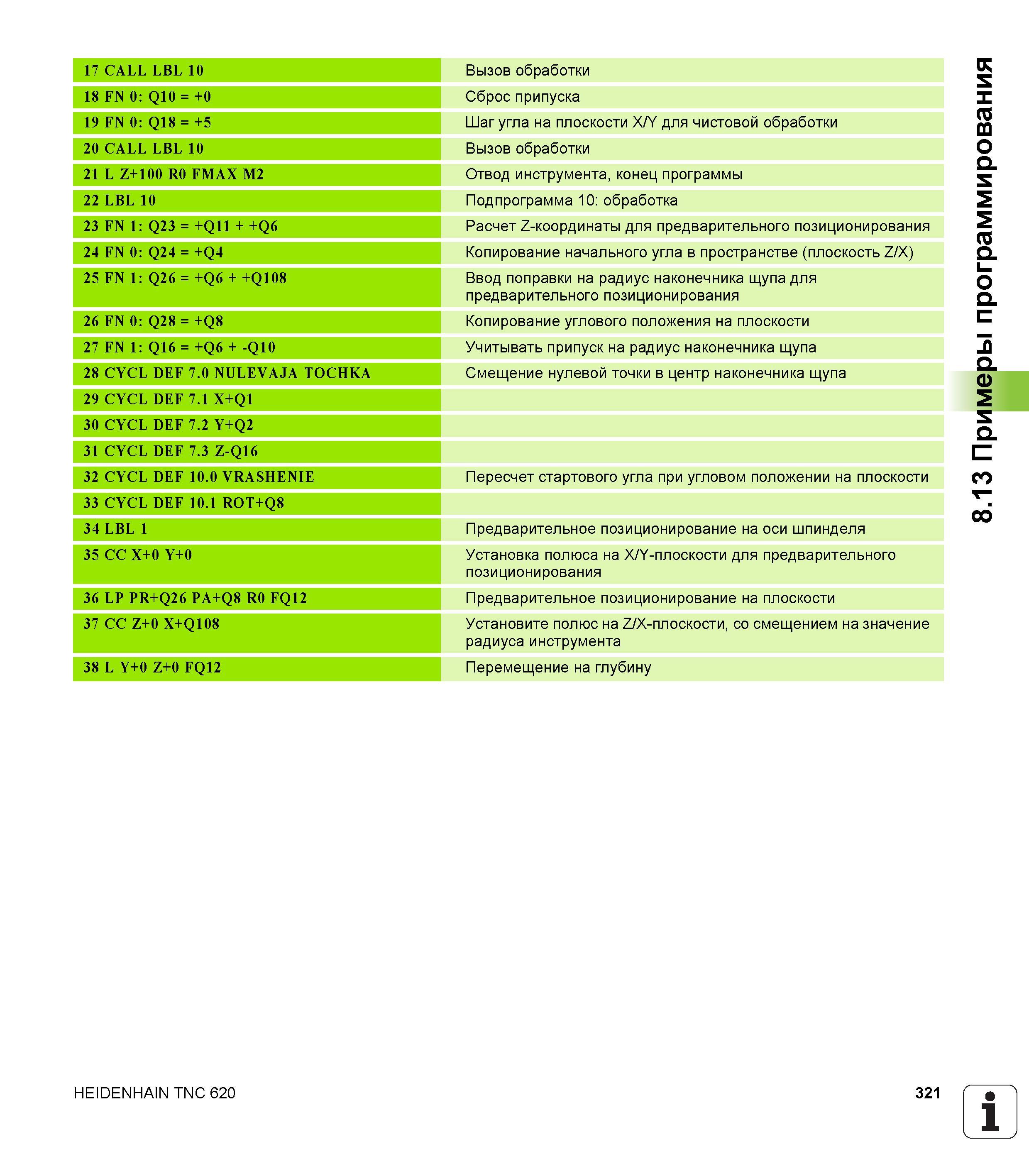

17 CALL LBL 10 Вызов обработки 18 FN 0 Q10 = +0 Сброс припуска 19 FN 0 Q18 = +5 Шаг угла на плоскости X/Y для чистовой обработки 20 CALL LBL 10 Вызов обработки 21 L Z+100 R0 FMAX M2 Отвод инструмента, конец программы 22 LBL 10 Подпрограмма 10 обработка 23 FN 1 Q23 = +Q11 + +Q6 Расчет Z-координаты для предварительного позиционирования 24 FN 0 Q24 = +Q4 Копирование начального угла в пространстве (плоскость Z/X) 25 FN 1 Q26 = +Q6 + +Q108 Ввод поправки на радиус наконечника щупа для предварительного позиционирования 26 FN 0 Q28 = +Q8 Копирование углового положения на плоскости 27 FN 1 Q16 = +Q6 + -Q10 Учитывать припуск на радиус наконечника щупа 28 CYCL DEF 7.0 NULEVAJA TOCHKA Смещение нулевой точки в центр наконечника щупа 29 CYCL DEF 7.1 X+Q1 30 CYCL DEF 7.2 Y+Q2 31 CYCL DEF 7.3 Z-Q16 32 CYCL DEF 10.0 VRASHENIE Пересчет стартового угла при угловом положении на плоскости 33 CYCL DEF 10.1 ROT+Q8 34 LBL 1 Предварительное позиционирование на оси шпинделя 35 CC X+0 Y+0 Установка полюса на X/Y-плоскости для предварительного позиционирования 36 LP PR+Q26 PA+Q8 R0 FQ12 Предварительное позиционирование на плоскости 37 CC Z+0 X+Q108 Установите полюс на Z/X-плоскости, со смещением на значение радиуса инструмента 38 L Y+0 Z+0 FQ12 Перемещение на глубину HEIDENHAIN TNC 620 321 1 8.13 Примеры программирования
