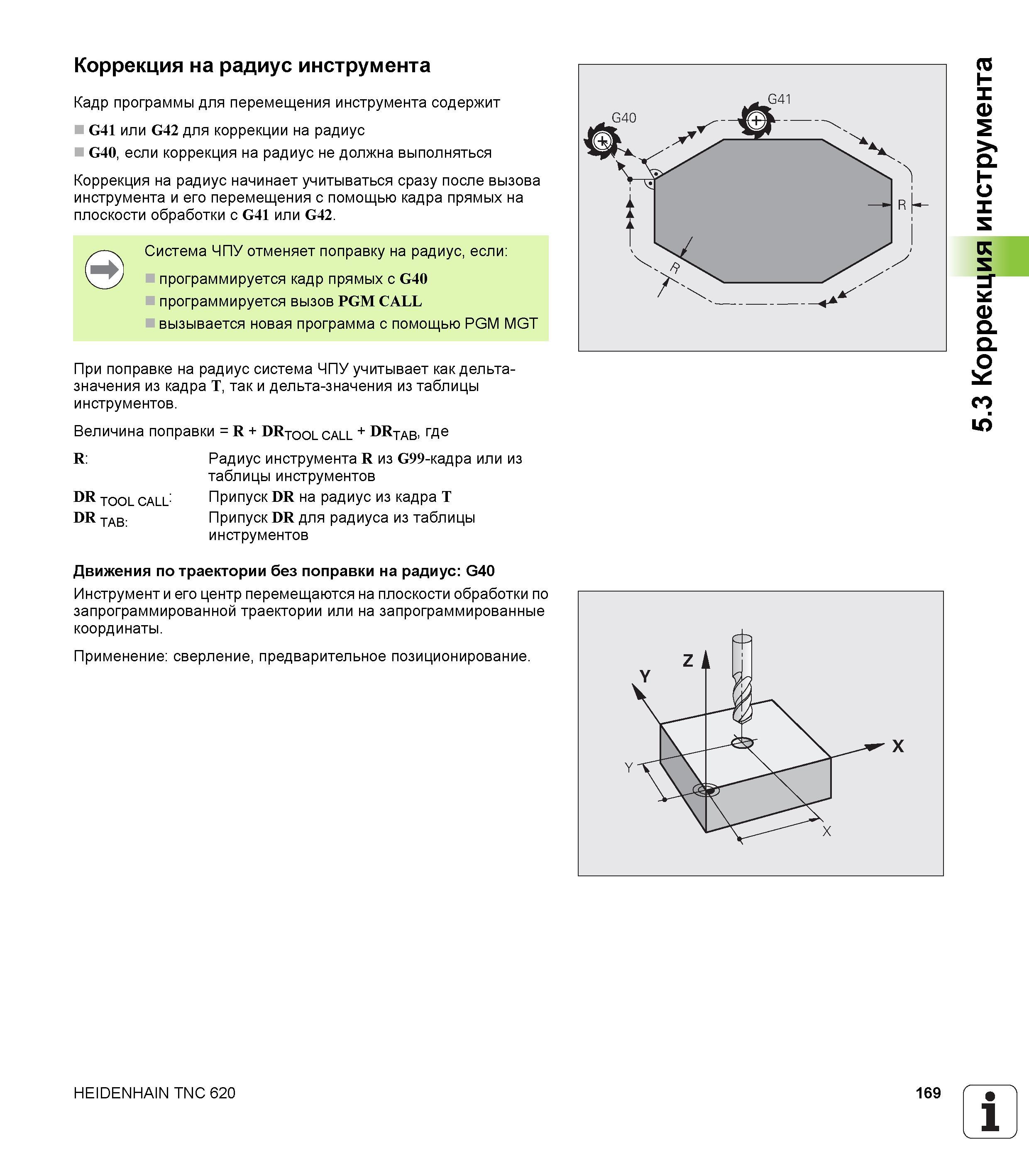

Внесение коррекции на радиус режущего инструмента в ЧПУ программе Heidenhain TNC 620 Кадр программы для перемещения инструмента содержит G41 или G42 для коррекции на радиус G40 если коррекция на радиус не должна выполняться Коррекция на радиус начинает учитываться сразу после вызова инструмента и его перемещения с помощью кадра прямых на плоскости обработки с G41 или G42. Система ЧПУ отменяет поправку на радиус если программируется кадр прямых с G40 программируется вызов PGM CALL вызывается новая программа с помощью PGM MGT При поправке на радиус система ЧПУ учитывает как дельтазначения из кадра T так и дельта-значения из таблицы инструментов. Величина поправки R + DRTOol call + DRtab где R Радиус инструмента R из G99-кадра или из таблицы инструментов DR tool call Припуск DR на радиус из кадра T DR tab Припуск DR для радиуса из таблицы инструментов Движения по траектории без поправки на радиус G40 Инструмент и его центр перемещаются на плоскости обработки по запрограммированной траектории или на запрограммированные координаты. Применение сверление предварительное позиционирование. HEIDENHAIN TNC 620 169 1 5.3 Коррекция инструмента
