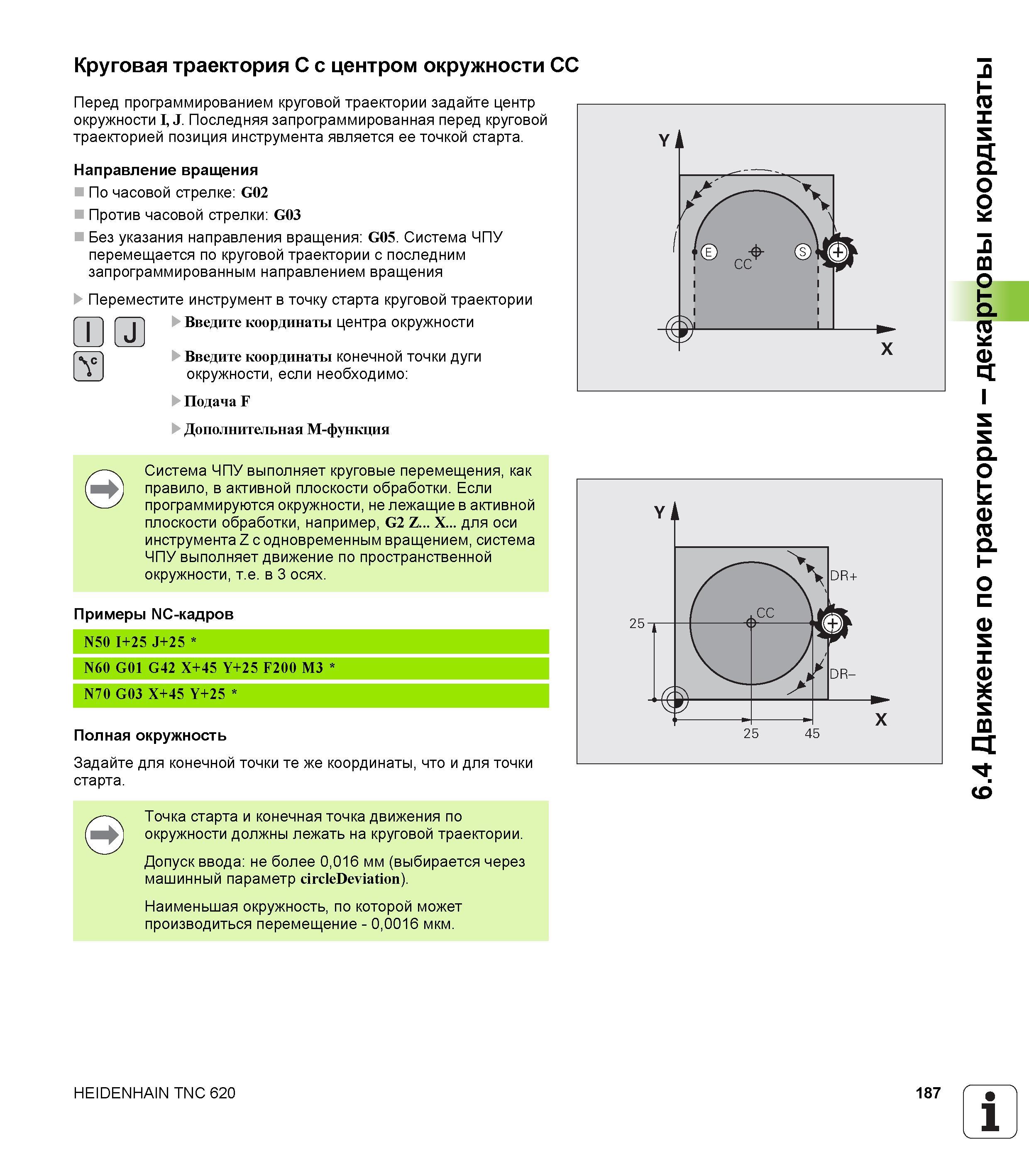

Система ЧПУ перемещается по круговой траектории с последним запрограммированным направлением вращения Переместите инструмент в точку старта

Система ЧПУ перемещается по круговой траектории с последним запрограммированным направлением вращения Переместите инструмент в точку старта круговой траектории Введите координаты центра окружности Введите координаты конечной точки дуги окружности если необходимо Подача F Дополнительная M-функция Yj ч N 1 -ф- о W 1 1 Гг 1 1 1 1 5 V X Система ЧПУ выполняет круговые перемещения как правило в активной плоскости обработки. Если программируются окружности не лежащие в активной плоскости обработки например G2 Z X для оси инструмента Z с одновременным вращением система ЧПУ выполняет движение по пространственной окружности т.е. в 3 осях. Примеры NC-кадров N50 I+25 J+25 N60 G01 G42 X+45 Y+25 F200 M3 N70 G03 X+45 Y+25 Полная окружность Задайте для конечной точки те же координаты что и для точки старта. Точка старта и конечная точка движения по окружности должны лежать на круговой траектории. Допуск ввода не более 0016 мм (выбирается через машинный параметр circleDeviation). Наименьшая окружность по которой может производиться перемещение - 00016 мкм. HEIDENHAIN TNC 620 187 1 6.4 Движение по траектории - декартовы координаты Круговая траектория C с центром окружности CC Перед программированием круговой траектории задайте центр окружности I J. Последняя запрограммированная перед круговой траекторией позиция инструмента является ее точкой старта. Направление вращения По часовой стрелке G02 Против часовой стрелки G03 Без указания направления вращения G05.
