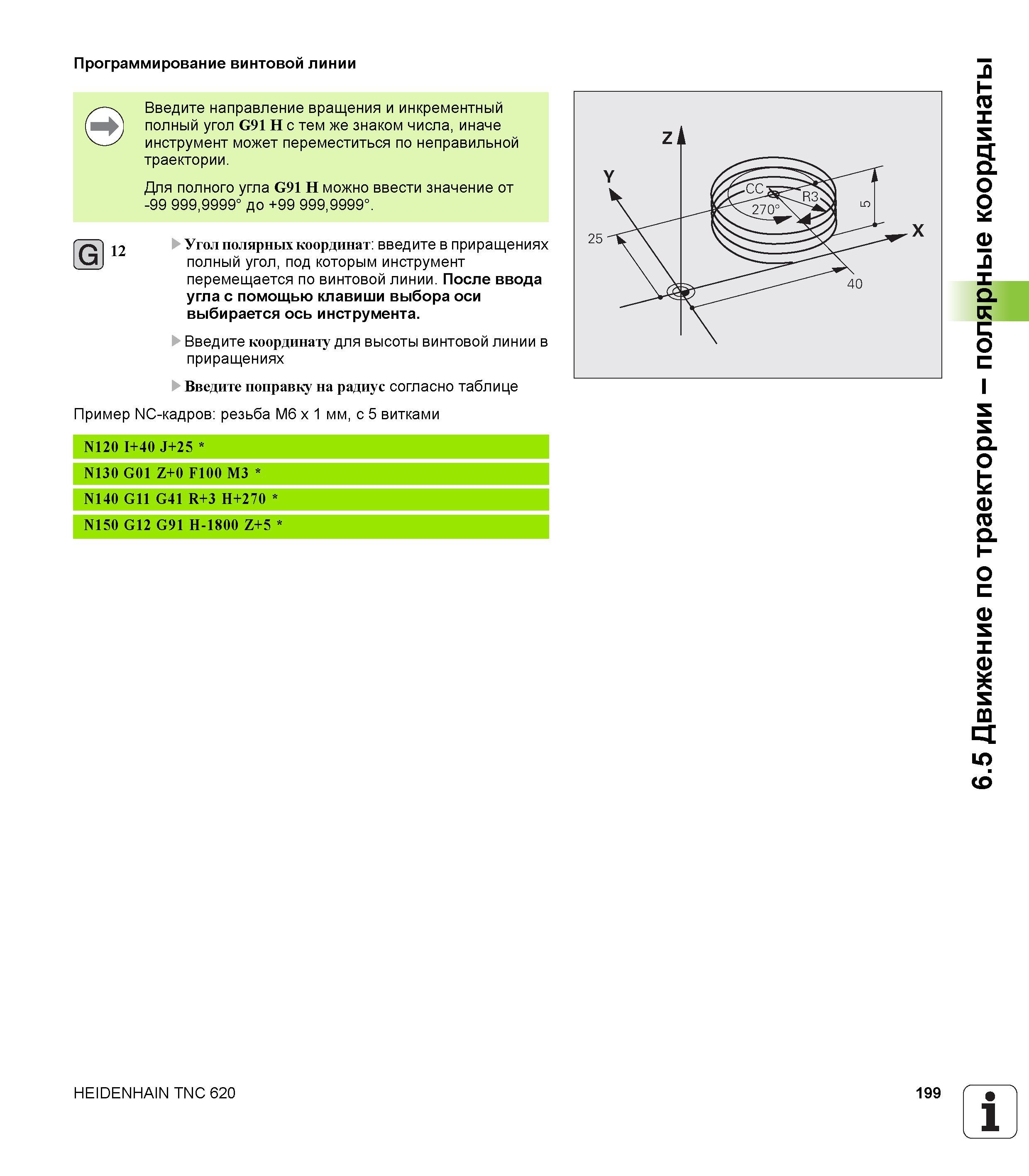

Программирование винтовой линии (винтовой интерполяции) в системе числового программного управления (СЧПУ) Heidenhain TNC 620 Введите направ199 Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию ЧПУ стойки TNC 620 Стр.199 |
|||||
Программирование винтовой линии (винтовой интерполяции) в системе числового программного управления (СЧПУ) Heidenhain TNC 620 Введите направ Программирование винтовой линии (винтовой интерполяции) в системе числового программного управления (СЧПУ) Heidenhain TNC 620 Введите направление вращения и инкрементный полный угол G91 H с тем же знаком числа иначе инструмент может переместиться по неправильной траектории. Для полного угла G91 H можно ввести значение от -99 9999999 до +99 9999999. G12 Угол полярных координат введите в приращениях полный угол под которым инструмент перемещается по винтовой линии. После ввода угла с помощью клавиши выбора оси выбирается ось инструмента. Введите координату для высоты винтовой линии в приращениях Введите поправку на радиус согласно таблице Пример NC-кадров резьба M6 x 1 мм с 5 витками HEIDENHAIN TNC 620 199 1 6.5 Движение по траектории - полярные координаты |
|||||
