Системы числового программного управления / CNC programming and machining

HEIDENHAIN | Руководство HEIDENHAIN 2012 DIN ISO программирование TNC 620 (Всего 523 стр.)

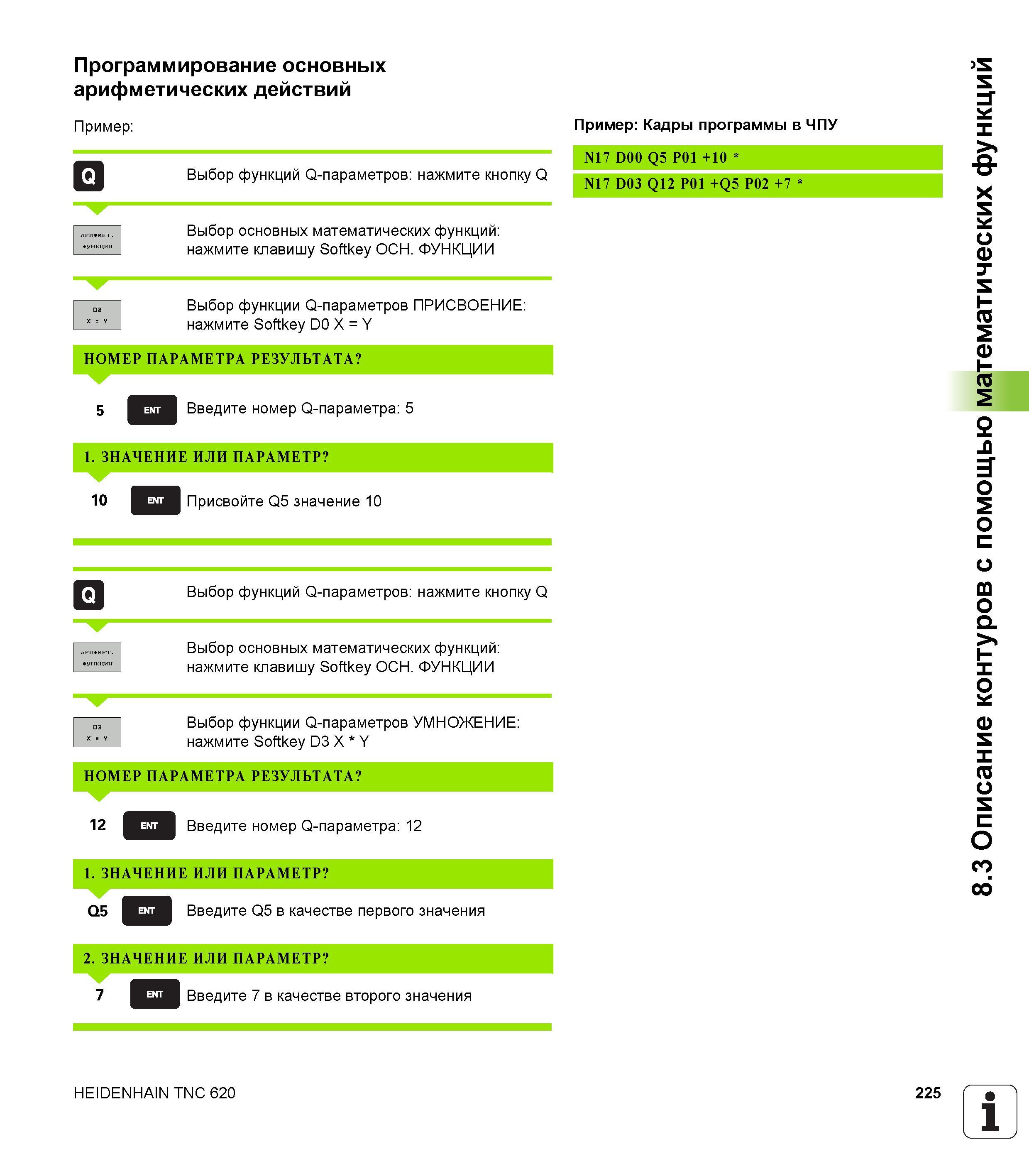

225 Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию ЧПУ стойки TNC 620 Стр.225
225 Программирование основных арифметических действий Пример АРИФМНТ ФУНКЦИИ Пример Кадры программы в ЧПУ N17 D00 Q5 P01 +10 Выбор функций Q-пар Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 225

Программирование основных арифметических действий Пример АРИФМНТ ФУНКЦИИ Пример Кадры программы в ЧПУ N17 D00 Q5 P01 +10 Выбор функций Q-пар

Программирование основных арифметических действий Пример АРИФМНТ. ФУНКЦИИ Пример Кадры программы в ЧПУ N17 D00 Q5 P01 +10 Выбор функций Q-параметров нажмите кнопку Q N17 D03 Q12 P01 +Q5 P02 +7 Выбор основных математических функций нажмите клавишу Softkey ОСН. ФУНКЦИИ Выбор функции Q-параметров ПРИСВОЕНИЕ нажмите Softkey D0 X Y НОМЕР ПАРАМЕТРА РЕЗУЛЬТАТА 5 Введите номер Q-параметра 5 1. ЗНАЧЕНИЕ ИЛИ ПАРАМЕТР 10 Присвойте Q5 значение 10 Выбор функций Q-параметров нажмите кнопку Q Выбор основных математических функций нажмите клавишу Softkey ОСН. ФУНКЦИИ Выбор функции Q-параметров УМНОЖЕНИЕ нажмите Softkey D3 X Y НОМЕР ПАРАМЕТРА РЕЗУЛЬТАТА 12 Введите номер Q-параметра 12 1. ЗНАЧЕНИЕ ИЛИ ПАРАМЕТР Q5 Введите Q5 в качестве первого значения 2. ЗНАЧЕНИЕ ИЛИ ПАРАМЕТР 7 Введите 7 в качестве второго значения HEIDENHAIN TNC 620 225 1 8.3 Описание контуров с помощью математических функций
