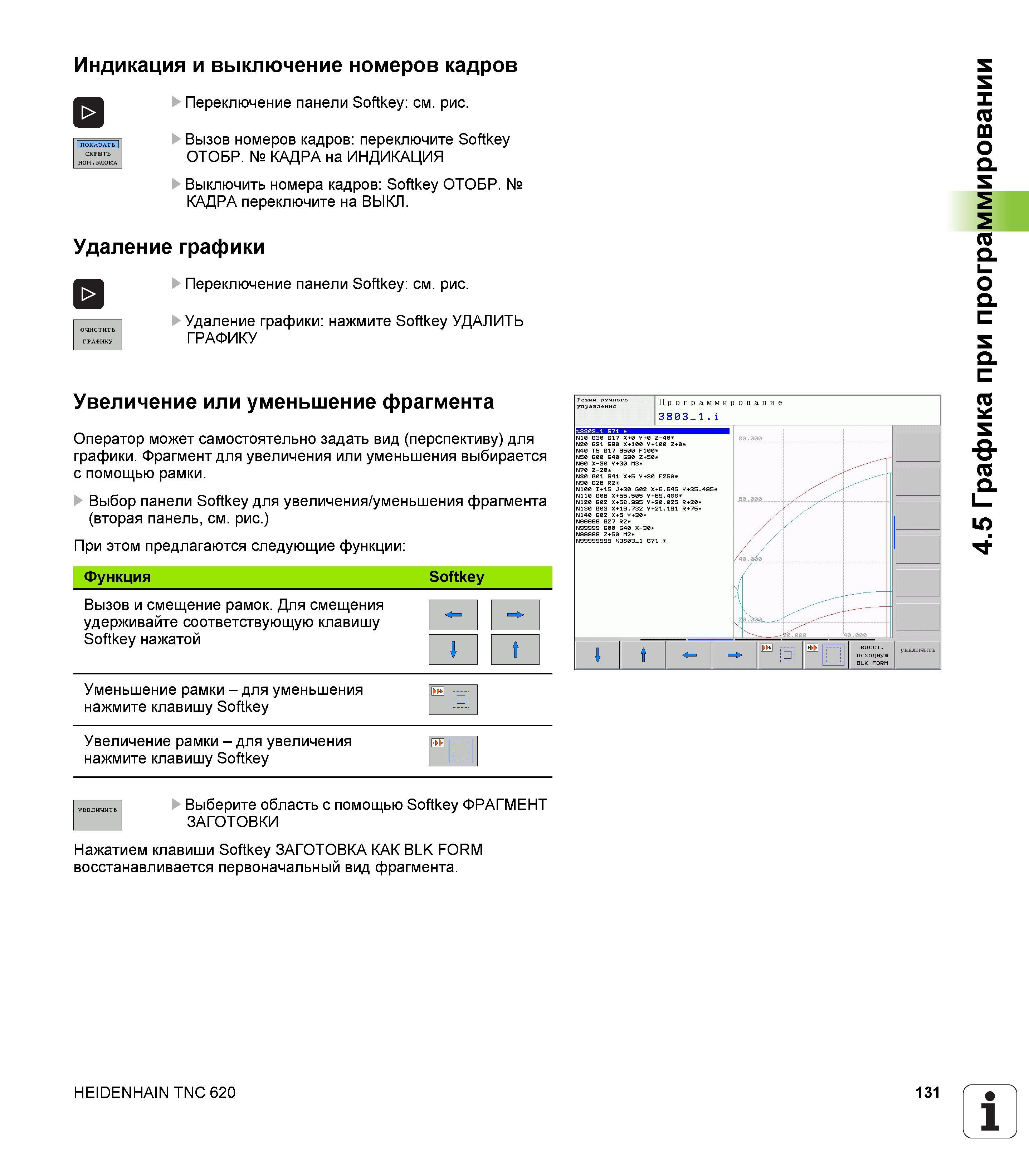

Оператор может самостоятельно задать вид (перспективу) для графики. Фрагмент для увеличения или уменьшения выбирается с помощью рамки. Выбор панели Softkey для увеличения уменьшения фрагмента (вторая панель см. рис.) При этом предлагаются следующие функции Функция Softkey Вызов и смещение рамок. Для смещения удерживайте соответствующую клавишу Softkey нажатой Уменьшение рамки - для уменьшения нажмите клавишу Softkey Увеличение рамки - для увеличения нажмите клавишу Softkey ft ft очистить ГРА8ИКУ VBEjra4ITb Выберите область с помощью Softkey ФРАГМЕНТ ЗАГОТОВКИ Нажатием клавиши Softkey ЗАГОТОВКА КАК BLK FORM восстанавливается первоначальный вид фрагмента. HEIDENHAIN TNC 620 131 1 4.5 Графика при программировании Индикация и выключение номеров кадров Переключение панели Softkey см. рис. Вызов номеров кадров переключите Softkey ОТОБР. КАДРА на ИНДИКАЦИЯ Выключить номера кадров Softkey ОТОБР. КАДРА переключите на ВЫКЛ. Удаление графики Переключение панели Softkey см. рис. Удаление графики нажмите Softkey УДАЛИТЬ ГРАФИКУ Увеличение или уменьшение фрагмента
