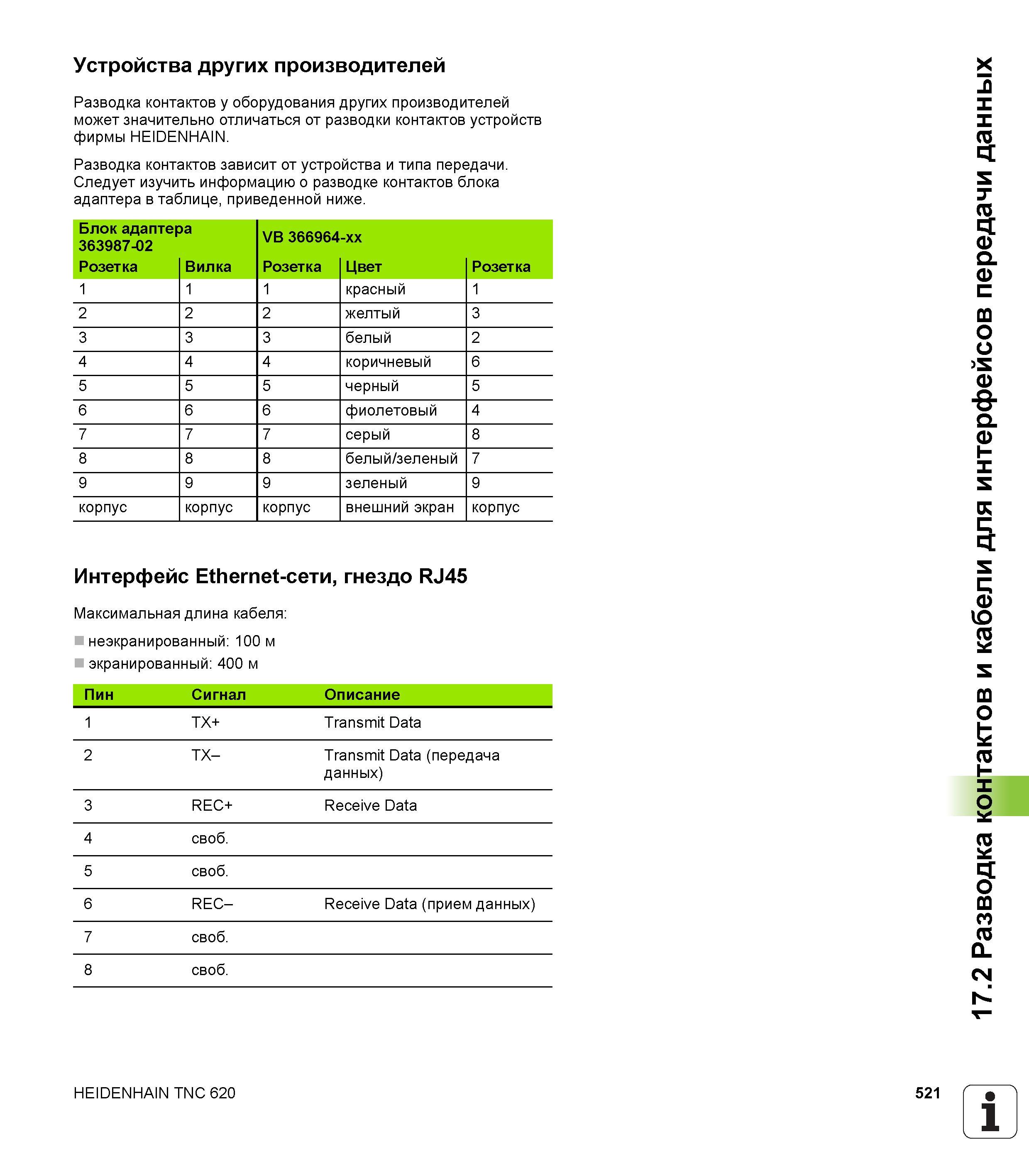

Разводка контактов у оборудования других производителей может значительно отличаться от разводки контактов устройств фирмы HEIDENHAIN. Разводка контактов зависит от устройства и типа передачи. Следует изучить информацию о разводке контактов блока адаптера в таблице, приведенной ниже. Блок адаптер 363987-02 Розетка а Вилка VB 366964 Розетка -xx Цвет Розетка 1 1 1 красный 1 2 2 2 желтый 3 3 3 3 белый 2 4 4 4 коричневый 6 5 5 5 черный 5 6 6 6 фиолетовый 4 7 7 7 серый 8 8 8 8 белый/зеленый 7 9 9 9 зеленый 9 корпус корпус корпус внешний экран корпус Интерфейс Ethernet-сети, гнездо RJ45 Максимальная длина кабеля неэкранированный 100 м экранированный:400 м Пин Сигнал Описание 1 TX+ Transmit Data 2 TX- Transmit Data (передача данных) 3 REC+ Receive Data 4 своб. 5 своб. 6 REC- Receive Data (прием данных) 7 своб. 8 своб. HEIDENHAIN TNC 620 521 1 17.2 Разводка контактов и кабели для интерфейсов передачи данных Устройства других производителей
