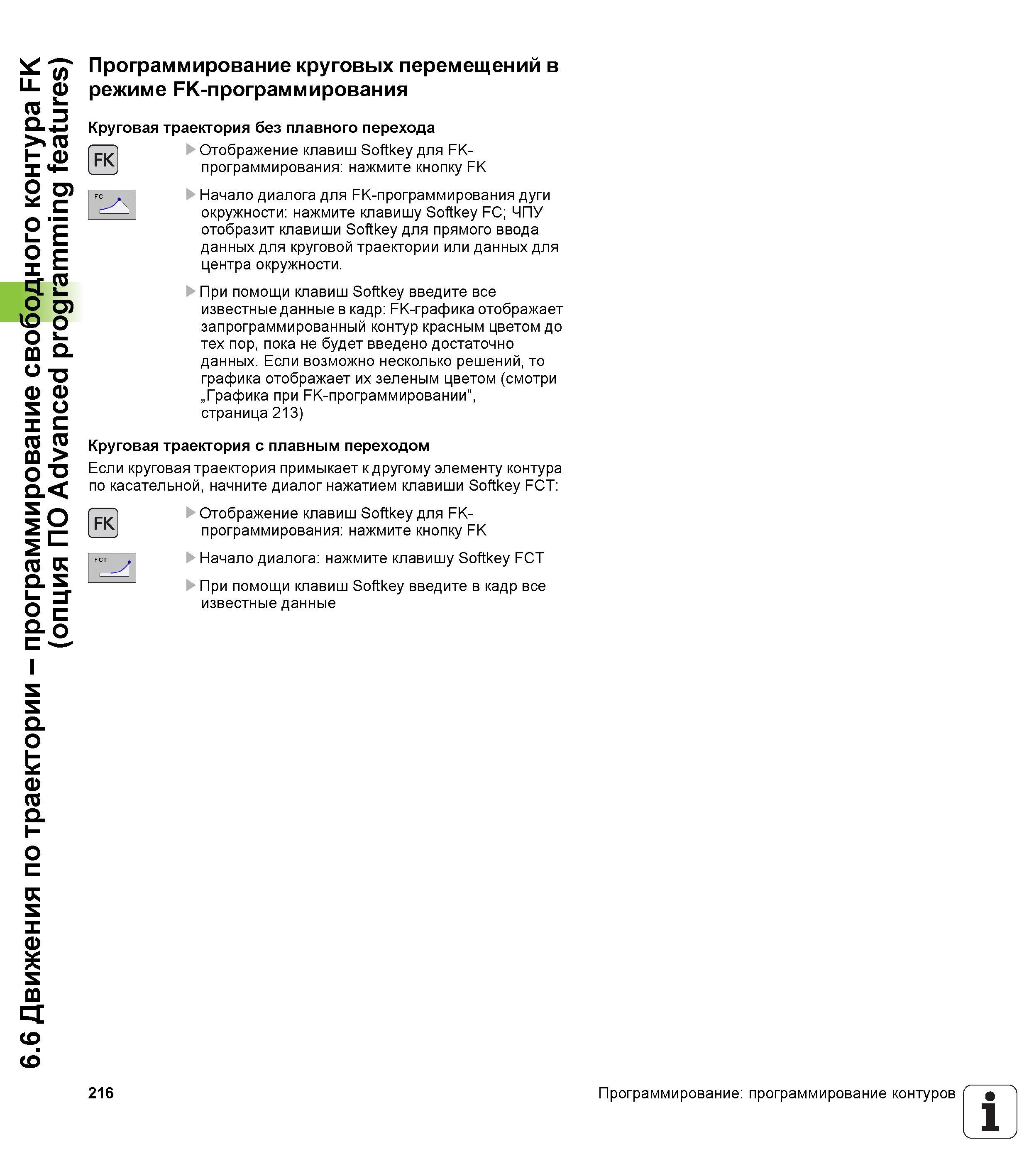

Программирование круговых перемещений в режиме FK-программирования Круговая траектория без плавного перехода Отображение клавиш Softkey для FK-программирования нажмите кнопку FK I Начало диалога для FK-программирования дуги окружности нажмите клавишу Softkey FC; ЧПУ отобразит клавиши Softkey для прямого ввода данных для круговой траектории или данных для центра окружности. При помощи клавиш Softkey введите все известные данные в кадр FK-графика отображает запрограммированный контур красным цветом до тех пор, пока не будет введено достаточно данных. Если возможно несколько решений, то графика отображает их зеленым цветом (смотри „Графика при FK-программировании”, страница 213) Круговая траектория с плавным переходом Если круговая траектория примыкает к другому элементу контура по касательной, начните диалог нажатием клавиши Softkey FCT Отображение клавиш Softkey для FK-программирования нажмите кнопку FK FK Начало диалога нажмите клавишу Softkey FCT При помощи клавиш Softkey введите в кадр все известные данные 216 Программирование программирование контуров 6.6 Движения по траектории - программирование свободного контура FK (опция ПО Advanced programming features)
