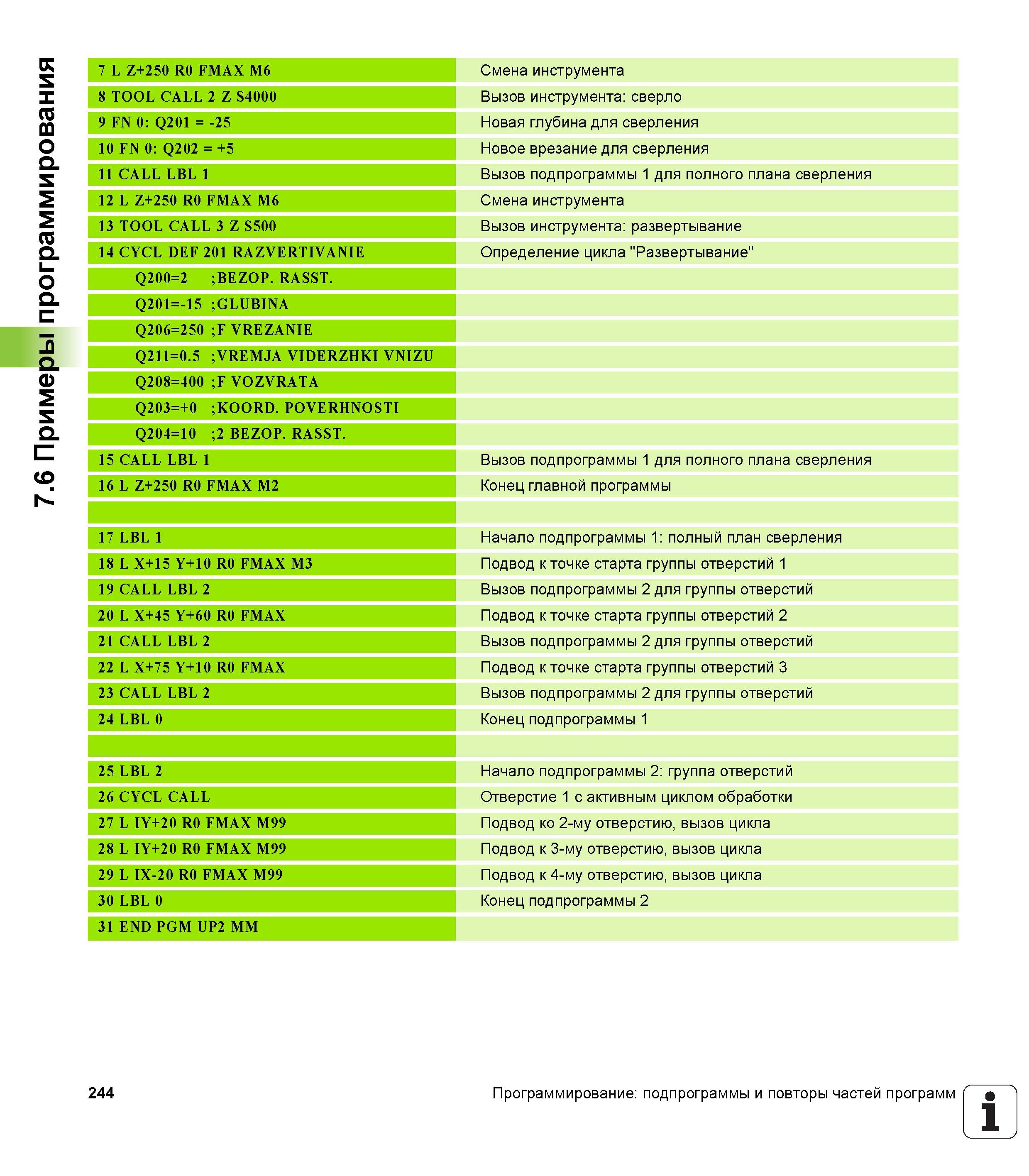

Пример написания управляющей программы Группа отверстий, выполняемая несколькими инструментами Продолжение L Z+250 R0 FMAX M6 8 TOOL CALL 2 Z S4000

Пример написания управляющей программы Группа отверстий, выполняемая несколькими инструментами Продолжение L Z+250 R0 FMAX M6 8 TOOL CALL 2 Z S4000 9 FN 0 Q201 = 25 10 FN 0 Q202 = +5 11 CALL LBL 1 12 L Z+250 R0 FMAX M6 13 TOOL CALL 3 Z S500 14 CYCL DEF 201 RAZVERTIVANIE Q200=2 BEZOP. RASST. Q201=-15 GLUBINA Q206=250 F VREZANIE Q211=0.5 VREMJA VIDERZHKI VNIZU Q208=400 F VOZVRATA Q203=+0 KOORD. POVERHNOSTI Q204=10 2 BEZOP. RASST. 15 CALL LBL 1 16 L Z+250 R0 FMAX M2 Смена инструмента Вызов инструмента сверло Новая глубина для сверления Новое врезание для сверления Вызов подпрограммы 1 для полного плана сверления Смена инструмента Вызов инструмента развертывание Определение цикла "Развертывание" Вызов подпрограммы 1 для полного плана сверления Конец главной программы 17 LBL 1 Начало подпрограммы 1 полный план сверления 18 L X+15 Y+10 R0 FMAX M3 Подвод к точке старта группы отверстий 1 19 CALL LBL 2 Вызов подпрограммы 2 для группы отверстий 20 L X+45 Y+60 R0 FMAX Подвод к точке старта группы отверстий 2 21 CALL LBL 2 Вызов подпрограммы 2 для группы отверстий 22 L X+75 Y+10 R0 FMAX Подвод к точке старта группы отверстий 3 23 CALL LBL 2 Вызов подпрограммы 2 для группы отверстий 24 LBL 0 Конец подпрограммы 1 25 LBL2 26 CYCL CALL 27 L IY+20 R0 FMAX M99 28 L IY+20 R0 FMAX M99 29 L IX-20 R0 FMAX M99 30 LBL 0 31 END PGM UP2 MM Начало подпрограммы 2 группа отверстий Отверстие 1 с активным циклом обработки Подвод ко 2-му отверстию, вызов цикла Подвод к 3-му отверстию, вызов цикла Подвод к 4-му отверстию, вызов цикла Конец подпрограммы 2 244 Программирование подпрограммы и повторы частей программ 1
