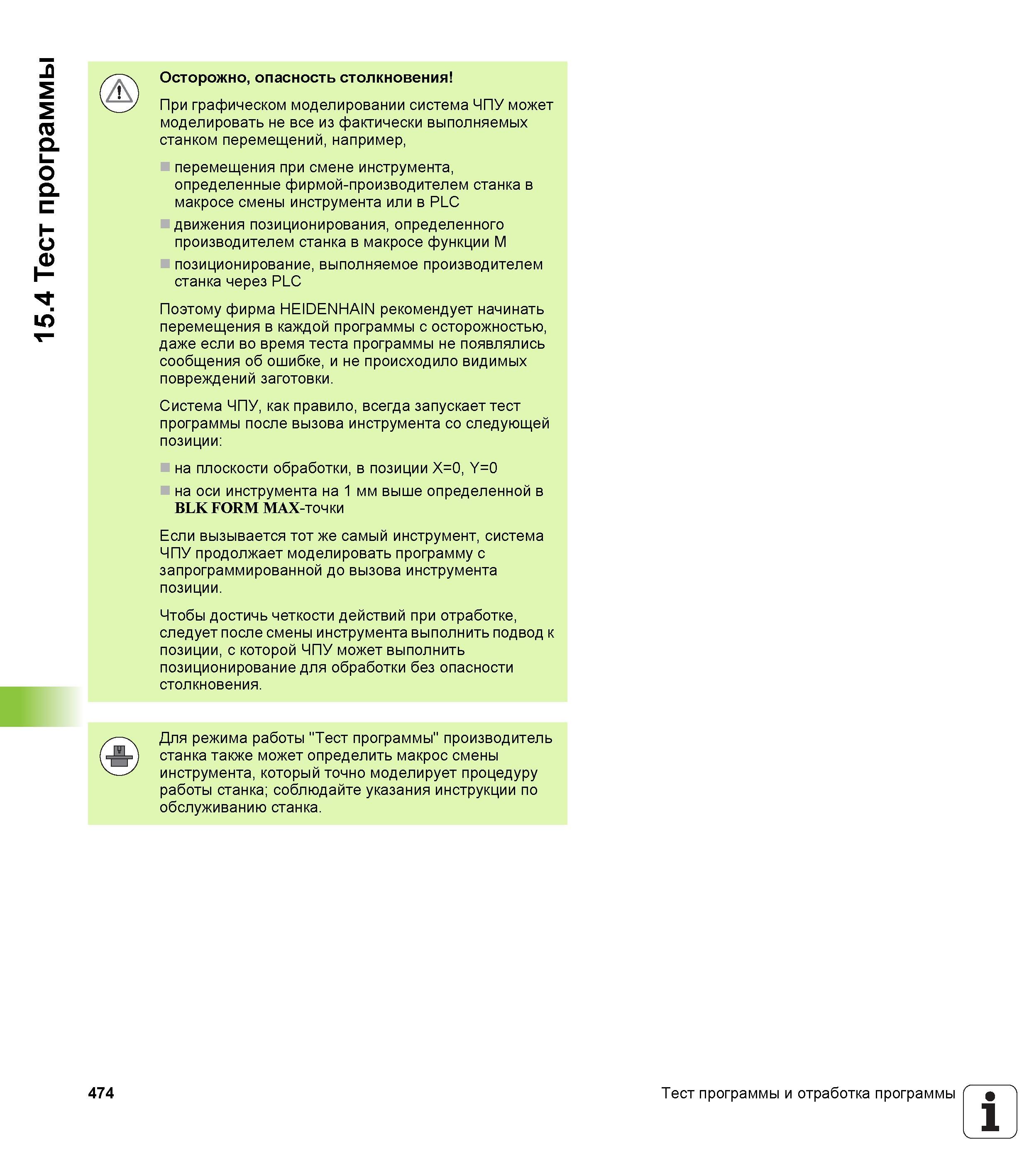

При графическом моделировании система ЧПУ может моделировать не все из фактически выполняемых станком перемещений, например, перемещения при смене инструмента, определенные фирмой-производителем станка в макросе смены инструмента или в PLC движения позиционирования, определенного производителем станка в макросе функции М позиционирование, выполняемое производителем станка через PLC Поэтому фирма HEIDENHAIN рекомендует начинать перемещения в каждой программы с осторожностью, даже если во время теста программы не появлялись сообщения об ошибке, и не происходило видимых повреждений заготовки. Система ЧПУ, как правило, всегда запускает тест программы после вызова инструмента со следующей позиции на плоскости обработки, в позиции X=0, Y=0 на оси инструмента на 1 мм выше определенной в BLK FORM MAX-точки Если вызывается тот же самый инструмент, система ЧПУ продолжает моделировать программу с запрограммированной до вызова инструмента позиции. Чтобы достичь четкости действий при отработке, следует после смены инструмента выполнить подвод к позиции, с которой ЧПУ может выполнить позиционирование для обработки без опасности столкновения. Для режима работы "Тест программы" производитель станка также может определить макрос смены инструмента, который точно моделирует процедуру работы станка; соблюдайте указания инструкции по обслуживанию станка. 474 Тест программы и отработка программы 1 15.4 Тест программы Осторожно, опасность столкновения
