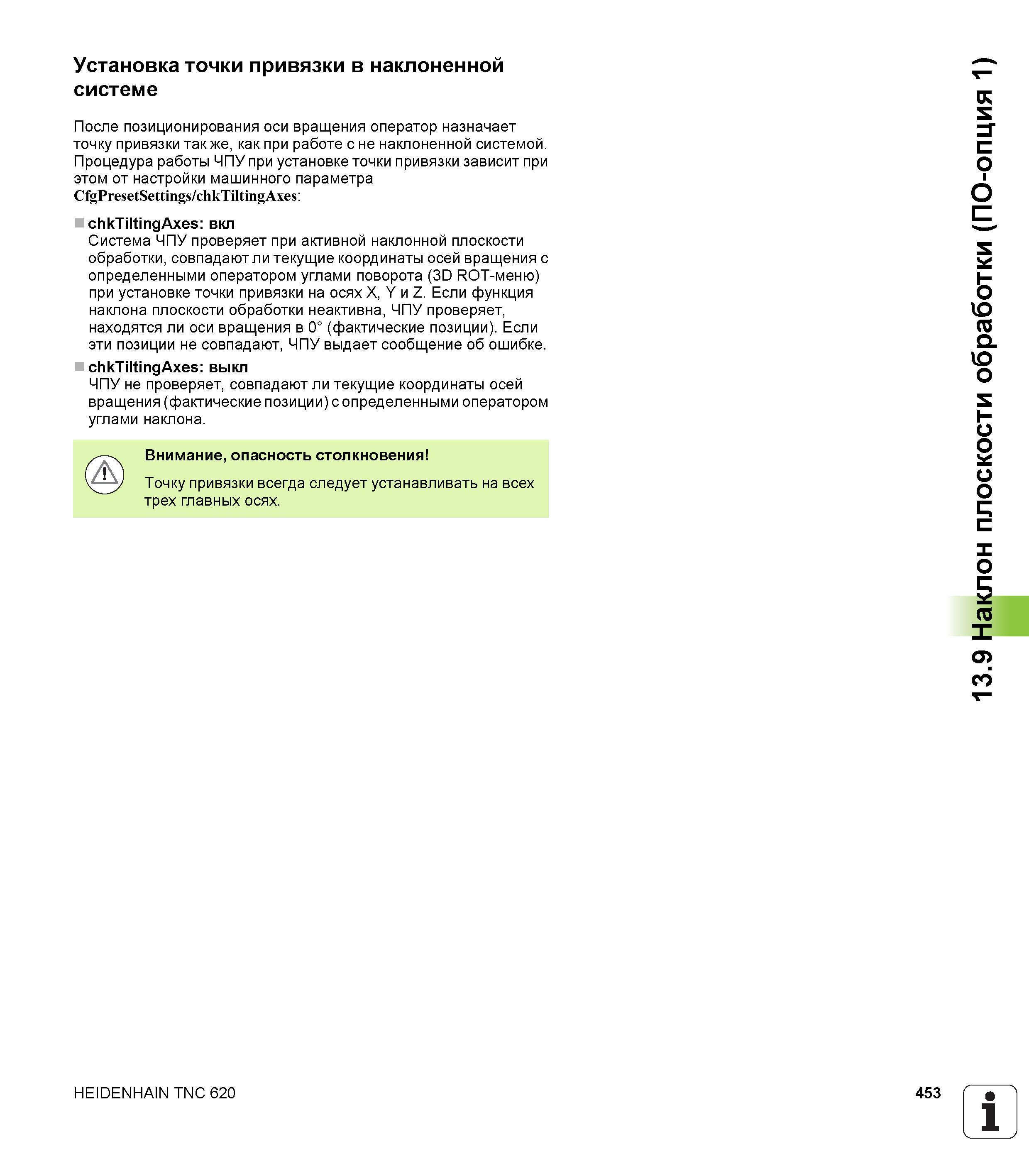

После позиционирования оси вращения оператор назначает точку привязки так же, как при работе с не наклоненной системой. Процедура работы ЧПУ при установке точки привязки зависит при этом от настройки машинного параметра CfgPresetSettings/chkTiltingAxes chkTiltingAxes вкл Система ЧПУ проверяет при активной наклонной плоскости обработки, совпадают ли текущие координаты осей вращения с определенными оператором углами поворота (3D ROT-меню) при установке точки привязки на осях X, Y и Z. Если функция наклона плоскости обработки неактивна, ЧПУ проверяет, находятся ли оси вращения в 0° (фактические позиции). Если эти позиции не совпадают, ЧПУ выдает сообщение об ошибке. chkTiltingAxes выкл ЧПУ не проверяет, совпадают ли текущие координаты осей вращения (фактические позиции) с определенными оператором углами наклона. Внимание, опасность столкновения Точку привязки всегда следует устанавливать на всех трех главных осях. HEIDENHAIN TNC 620 453 1 13.9 Наклон плоскости обработки (ПО-опция 1) Установка точки привязки в наклоненной системе
