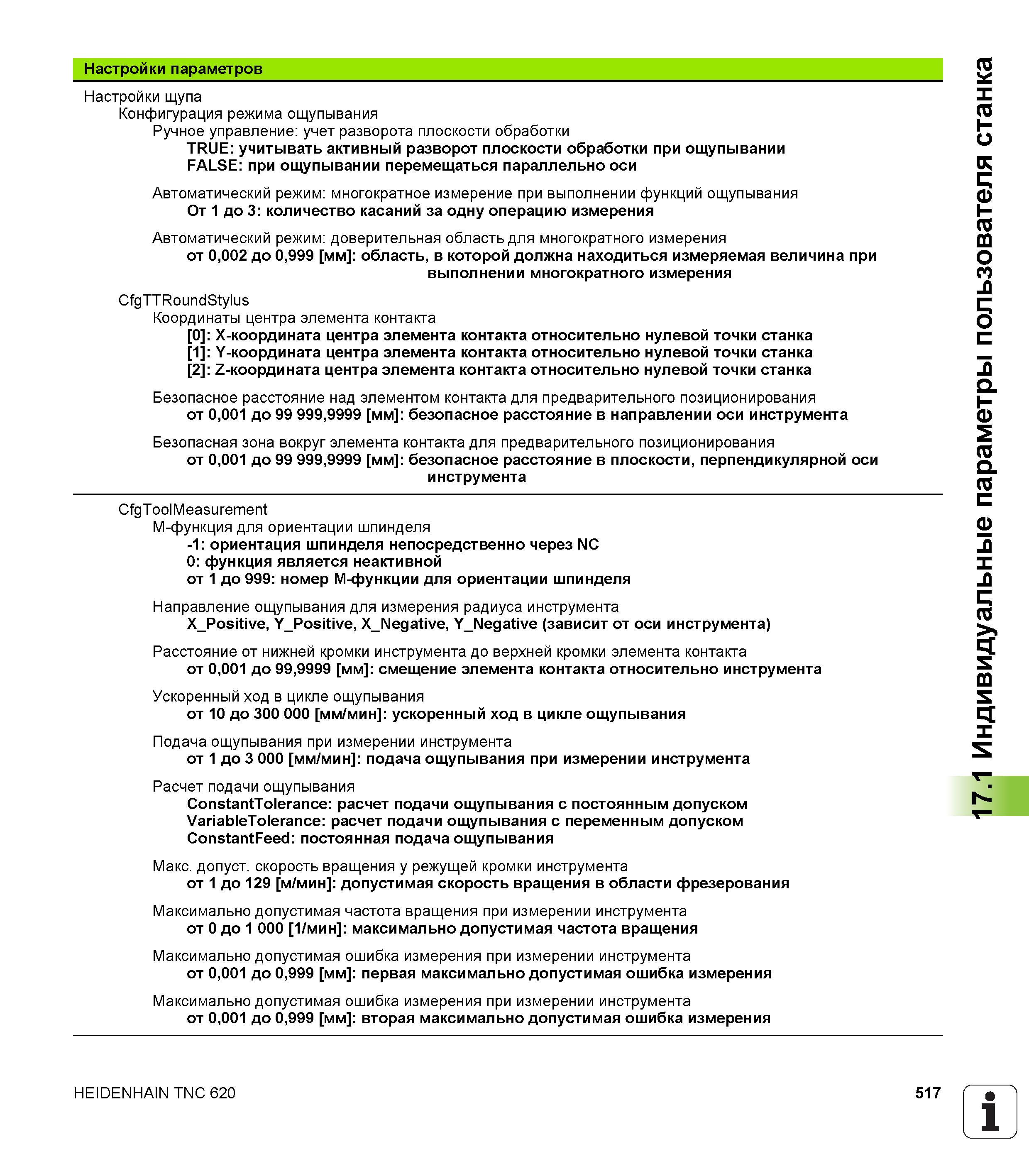

Настройки щупа Конфигурация режима ощупывания Ручное управление учет разворота плоскости обработки TRUE учитывать активный разворот плоскости обработки при ощупывании FALSE при ощупывании перемещаться параллельно оси Автоматический режим многократное измерение при выполнении функций ощупывания От 1 до 3 количество касаний за одну операцию измерения Автоматический режим доверительная область для многократного измерения от 0,002 до 0,999 мм область, в которой должна находиться измеряемая величина при выполнении многократного измерения CfgTTRoundStylus Координаты центра элемента контакта 0 X-координата центра элемента контакта относительно нулевой точки станка 1 Y-координата центра элемента контакта относительно нулевой точки станка 2 Z-координата центра элемента контакта относительно нулевой точки станка Безопасное расстояние над элементом контакта для предварительного позиционирования от 0,001 до 99 999,9999 мм безопасное расстояние в направлении оси инструмента Безопасная зона вокруг элемента контакта для предварительного позиционирования от 0,001 до 99 999,9999 мм безопасное расстояние в плоскости, перпендикулярной оси инструмента CfgToolMeasurement M-функция для ориентации шпинделя -1 ориентация шпинделя непосредственно через NC 0 функция является неактивной от 1 до 999 номер M-функции для ориентации шпинделя Направление ощупывания для измерения радиуса инструмента X_Positive, Y_Positive, X_Negative, Y_Negative (зависит от оси инструмента) Расстояние от нижней кромки инструмента до верхней кромки элемента контакта от 0,001 до 99,9999 мм смещение элемента контакта относительно инструмента Ускоренный ход в цикле ощупывания от 10 до 300 000 мм/мин ускоренный ход в цикле ощупывания Подача ощупывания при измерении инструмента от 1 до 3 000 мм/мин подача ощупывания при измерении инструмента Расчет подачи ощупывания ConstantTolerance расчет подачи ощупывания с постоянным допуском VariableTolerance расчет подачи ощупывания с переменным допуском ConstantFeed постоянная подача ощупывания Макс. допуст. скорость вращения у режущей кромки инструмента от 1 до 129 м/мин допустимая скорость вращения в области фрезерования Максимально допустимая частота вращения при измерении инструмента от 0 до 1 000 1/мин максимально допустимая частота вращения Максимально допустимая ошибка измерения при измерении инструмента от 0,001 до 0,999 мм первая максимально допустимая ошибка измерения Максимально допустимая ошибка измерения при измерении инструмента от 0,001 до 0,999 мм вторая максимально допустимая ошибка измерения HEIDENHAIN TNC 620 517 1 17.1 Индивидуальные параметры пользователя станка Настройки параметров
