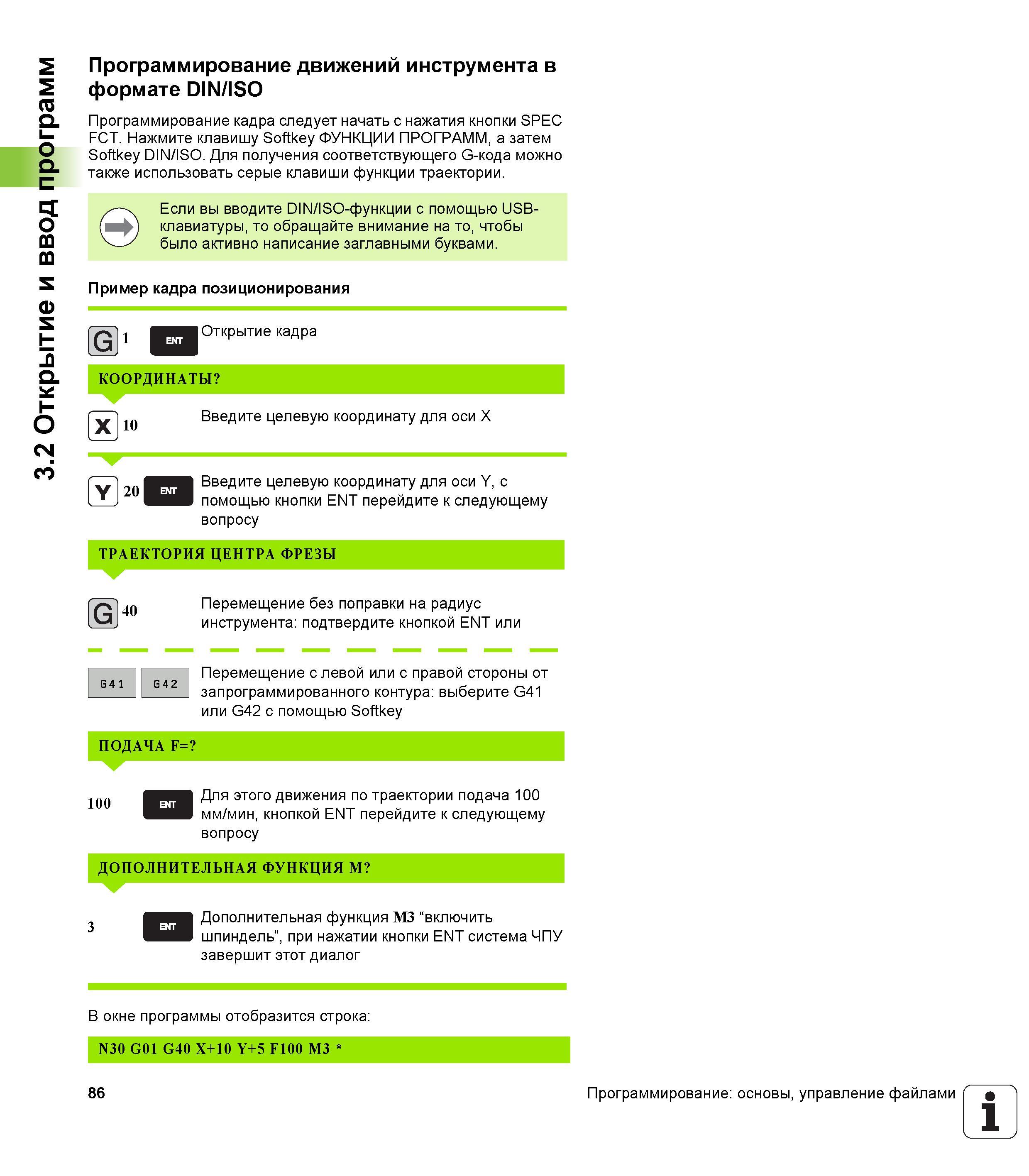

Программирование движений инструмента в формате DIN ISO на станочной системе программного управления Heidenhain TNC 620 Программирование кадра следует начать с нажатия кнопки SPEC fCt. Нажмите клавишу Softkey ФУНКЦИИ ПРОГРАММ а затем Softkey DIN ISO. Для получения соответствующего G-кода можно также использовать серые клавиши функции траектории. Если вы вводите DIN ISO-функции с помощью USB-клавиатуры то обращайте внимание на то чтобы было активно написание заглавными буквами. Пример кадра позиционирования Открытие кадра КООРДИНАТЫ 10 Введите целевую координату для оси X Введите целевую координату для оси Y с помощью кнопки ENT перейдите к следующему вопросу 20 ТРАЕКТОРИЯ ЦЕНТРА ФРЕЗЫ 40 Перемещение без поправки на радиус инструмента подтвердите кнопкой ENT или 1 Перемещение с левой или с правой стороны от запрограммированного контура выберите G41 или G42 с помощью Softkey ПОДАЧА F 100 Для этого движения по траектории подача 100 мм/мин кнопкой ENT перейдите к следующему вопросу ДОПОЛНИТЕЛЬНАЯ ФУНКЦИЯ M Дополнительная функция M3 включить шпиндель при нажатии кнопки ENT система ЧПУ завершит этот диалог 3 В окне программы отобразится строка N30 G01 G40 X+10 Y+5 F100 M3 86 Программирование основы управление файлами 1 3.2 Открытие и ввод программ
