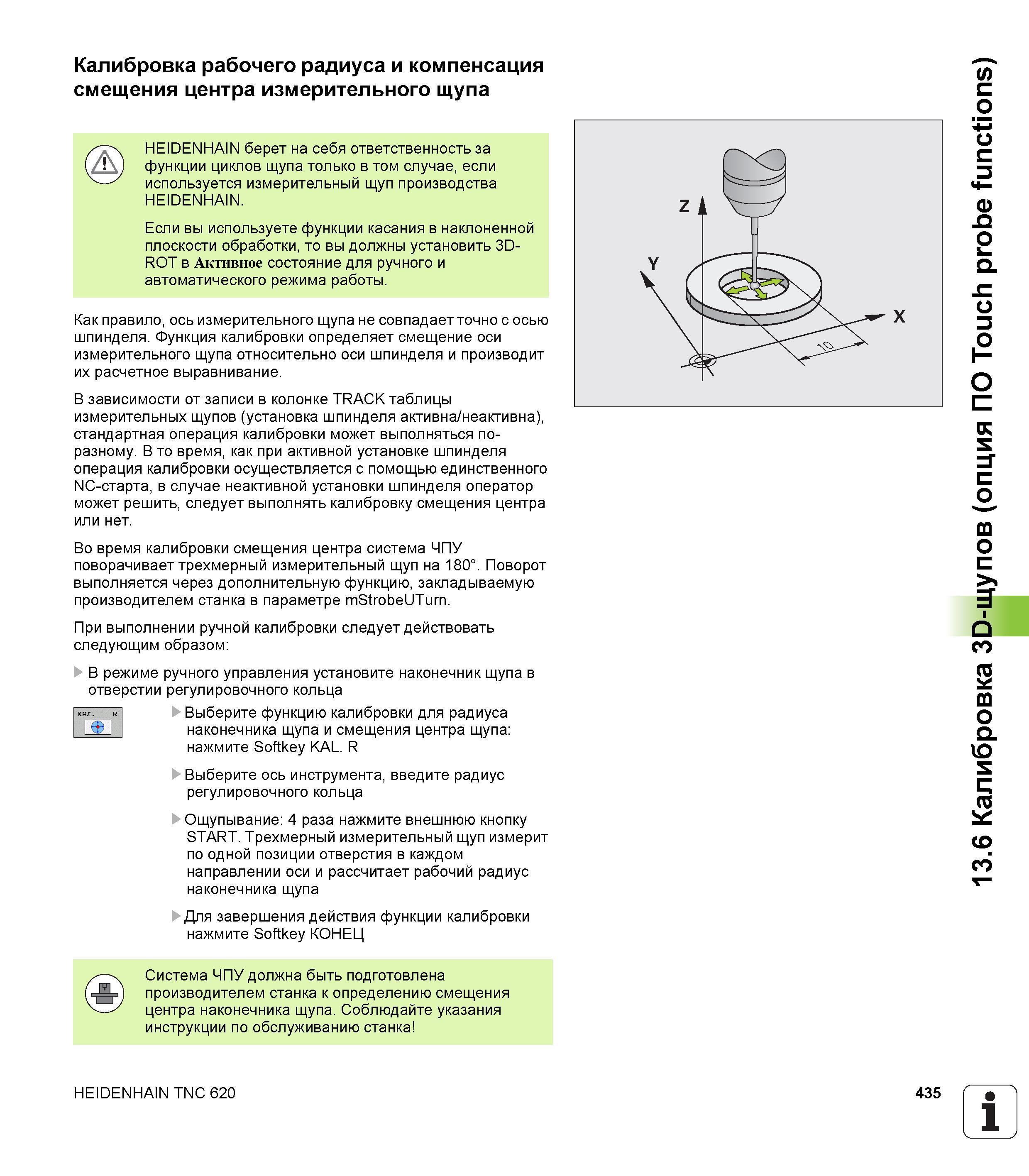

Калибровка рабочего радиуса и компенсация смещения центра измерительного щупа Как правило, ось измерительного щупа не совпадает точно с осью шпинде

Калибровка рабочего радиуса и компенсация смещения центра измерительного щупа Как правило, ось измерительного щупа не совпадает точно с осью шпинделя. Функция калибровки определяет смещение оси измерительного щупа относительно оси шпинделя и производит их расчетное выравнивание. В зависимости от записи в колонке TRACK таблицы измерительных щупов (установка шпинделя активна/неактивна), стандартная операция калибровки может выполняться по-разному. В то время, как при активной установке шпинделя операция калибровки осуществляется с помощью единственного NC-старта, в случае неактивной установки шпинделя оператор может решить, следует выполнять калибровку смещения центра или нет. Во время калибровки смещения центра система ЧПУ поворачивает трехмерный измерительный щуп на 180°. Поворот выполняется через дополнительную функцию, закладываемую производителем станка в параметре mStrobeUTurn. При выполнении ручной калибровки следует действовать следующим образом U В режиме ручного управления установите наконечник щупа в отверстии регулировочного кольца U Выберите функцию калибровки для радиуса наконечника щупа и смещения центра щупа нажмите Softkey KAL. R U Выберите ось инструмента, введите радиус регулировочного кольца Ощупывание 4 раза нажмите внешнюю кнопку START. Трехмерный измерительный щуп измерит по одной позиции отверстия в каждом направлении оси и рассчитает рабочий радиус наконечника щупа Для завершения действия функции калибровки нажмите Softkey КОНЕЦ Система ЧПУ должна быть подготовлена производителем станка к определению смещения центра наконечника щупа. Соблюдайте указания инструкции по обслуживанию станка HEIDENHAIN TNC 620 435 1 13.6 Калибровка 3D-щупов (опция ПО Touch probe functions) HEIDENHAIN берет на себя ответственность за функции циклов щупа только в том случае, если используется измерительный щуп производства HEIDENHAIN. Если вы используете функции касания в наклоненной плоскости обработки, то вы должны установить 3D-ROT в Активное состояние для ручного и автоматического режима работы.
