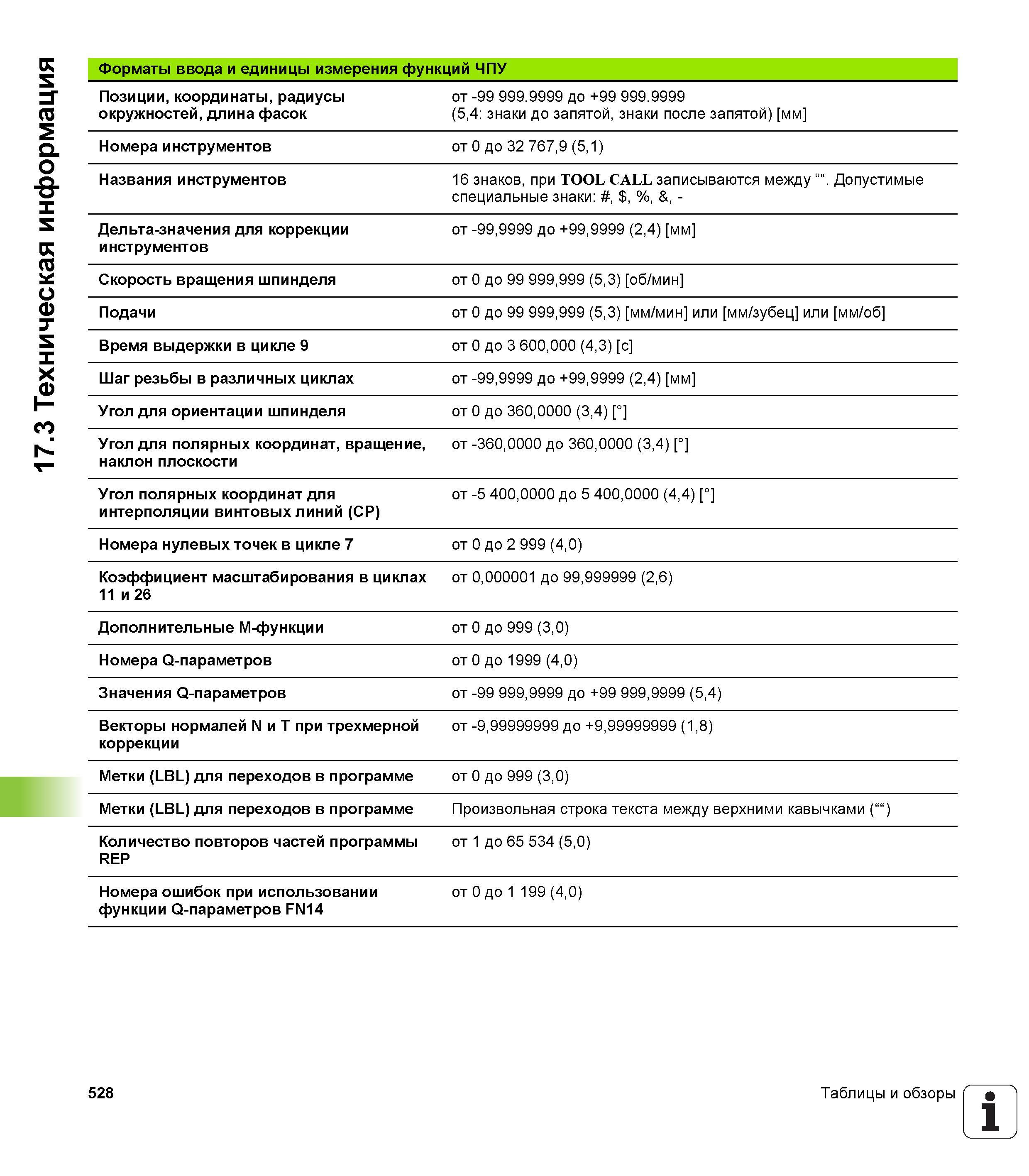

Форматы ввода и единицы измерения функций ЧПУ Позиции, координаты, радиусы окружностей, длина фасок от -99 999 9999 до +99 999 9999 (5,4 знаки до з

Форматы ввода и единицы измерения функций ЧПУ Позиции, координаты, радиусы окружностей, длина фасок от -99 999.9999 до +99 999.9999 (5,4 знаки до запятой, знаки после запятой) мм Номера инструментов от 0 до 32 767,9 (5,1) Названия инструментов 16 знаков, при TOOL CALL записываются между ““. Допустимые специальные знаки , , %, &, - Дельта-значения для коррекции инструментов от -99,9999 до +99,9999 (2,4) мм Скорость вращения шпинделя от 0 до 99 999,999 (5,3) об/мин Подачи от 0 до 99 999,999 (5,3) мм/мин или мм/зубец или мм/об Время выдержки в цикле 9 от 0 до 3 600,000 (4,3) с Шаг резьбы в различных циклах от -99,9999 до +99,9999 (2,4) мм Угол для ориентации шпинделя от 0 до 360,0000 (3,4) ° Угол для полярных координат, вращение, наклон плоскости от -360,0000 до 360,0000 (3,4) ° Угол полярных координат для интерполяции винтовых линий (CP) от -5 400,0000 до 5 400,0000 (4,4) ° Номера нулевых точек в цикле 7 от 0 до 2 999 (4,0) Коэффициент масштабирования в циклах 11 и 26 от 0,000001 до 99,999999 (2,6) Дополнительные М-функции от 0 до 999 (3,0) Номера Q-параметров от 0 до 1999 (4,0) Значения Q-параметров от -99 999,9999 до +99 999,9999 (5,4) Векторы нормалей N и T при трехмерной коррекции от -9,99999999 до +9,99999999 (1,8) Метки (LBL) для переходов в программе от 0 до 999 (3,0) Метки (LBL) для переходов в программе Произвольная строка текста между верхними кавычками (““) Количество повторов частей программы REP от 1 до 65 534 (5,0) Номера ошибок при использовании функции Q-параметров FN14 от 0 до 1 199 (4,0) 528 Таблицы и обзоры 1 17.3 Техническая информация
