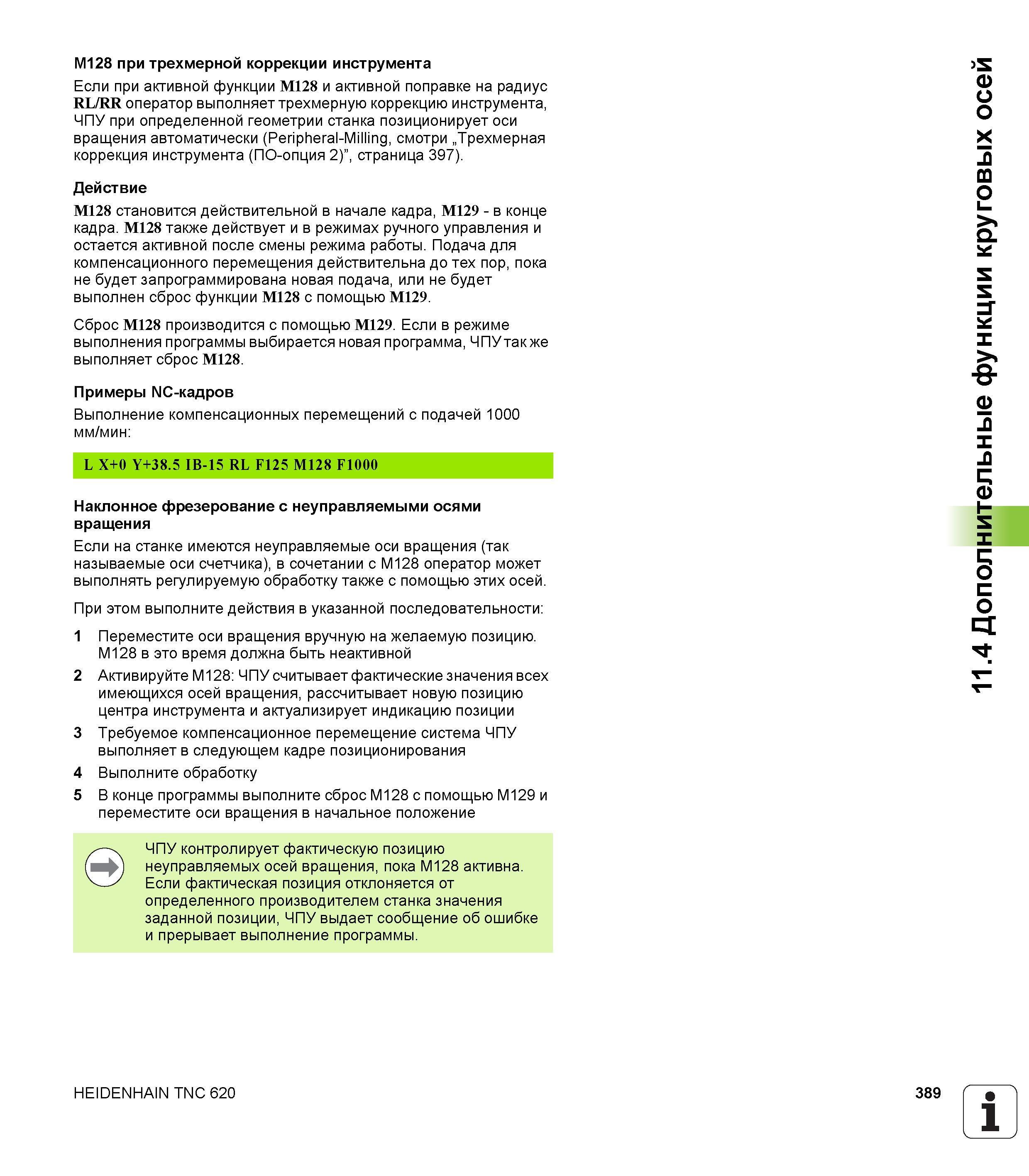

Если при активной функции M128 и активной поправке на радиус RL/RR оператор выполняет трехмерную коррекцию инструмента, ЧПУ при определенной геометрии станка позиционирует оси вращения автоматически (Peripheral-Milling, смотри „Трехмерная коррекция инструмента (ПО-опция 2)”, страница 397). Действие M128 становится действительной в начале кадра, M129 - в конце кадра. M128 также действует и в режимах ручного управления и остается активной после смены режима работы. Подача для компенсационного перемещения действительна до тех пор, пока не будет запрограммирована новая подача, или не будет выполнен сброс функции M128 с помощью M129. Сброс M128 производится с помощью M129. Если в режиме выполнения программы выбирается новая программа, ЧПУ так же выполняет сброс M128. Примеры NC-кадров Выполнение компенсационных перемещений с подачей 1000 мм /мин L X+0 Y+38.5 IB-15 RL F125 M128 F1000 Наклонное фрезерование с неуправляемыми осями вращения Если на станке имеются неуправляемые оси вращения (так называемые оси счетчика), в сочетании с М128 оператор может выполнять регулируемую обработку также с помощью этих осей. При этом выполните действия в указанной последовательности 1 Переместите оси вращения вручную на желаемую позицию. M128 в это время должна быть неактивной 2 Активируйте M128 ЧПУ считывает фактические значения всех имеющихся осей вращения, рассчитывает новую позицию центра инструмента и актуализирует индикацию позиции 3 Требуемое компенсационное перемещение система ЧПУ выполняет в следующем кадре позиционирования 4 Выполните обработку 5 В конце программы выполните сброс М128 с помощью М129 и переместите оси вращения в начальное положение ЧПУ контролирует фактическую позицию неуправляемых осей вращения, пока М128 активна. Если фактическая позиция отклоняется от определенного производителем станка значения заданной позиции, ЧПУ выдает сообщение об ошибке и прерывает выполнение программы. HEIDENHAIN TNC 620 389 1 11.4 Дополнительные функции круговых осей M128 при трехмерной коррекции инструмента
