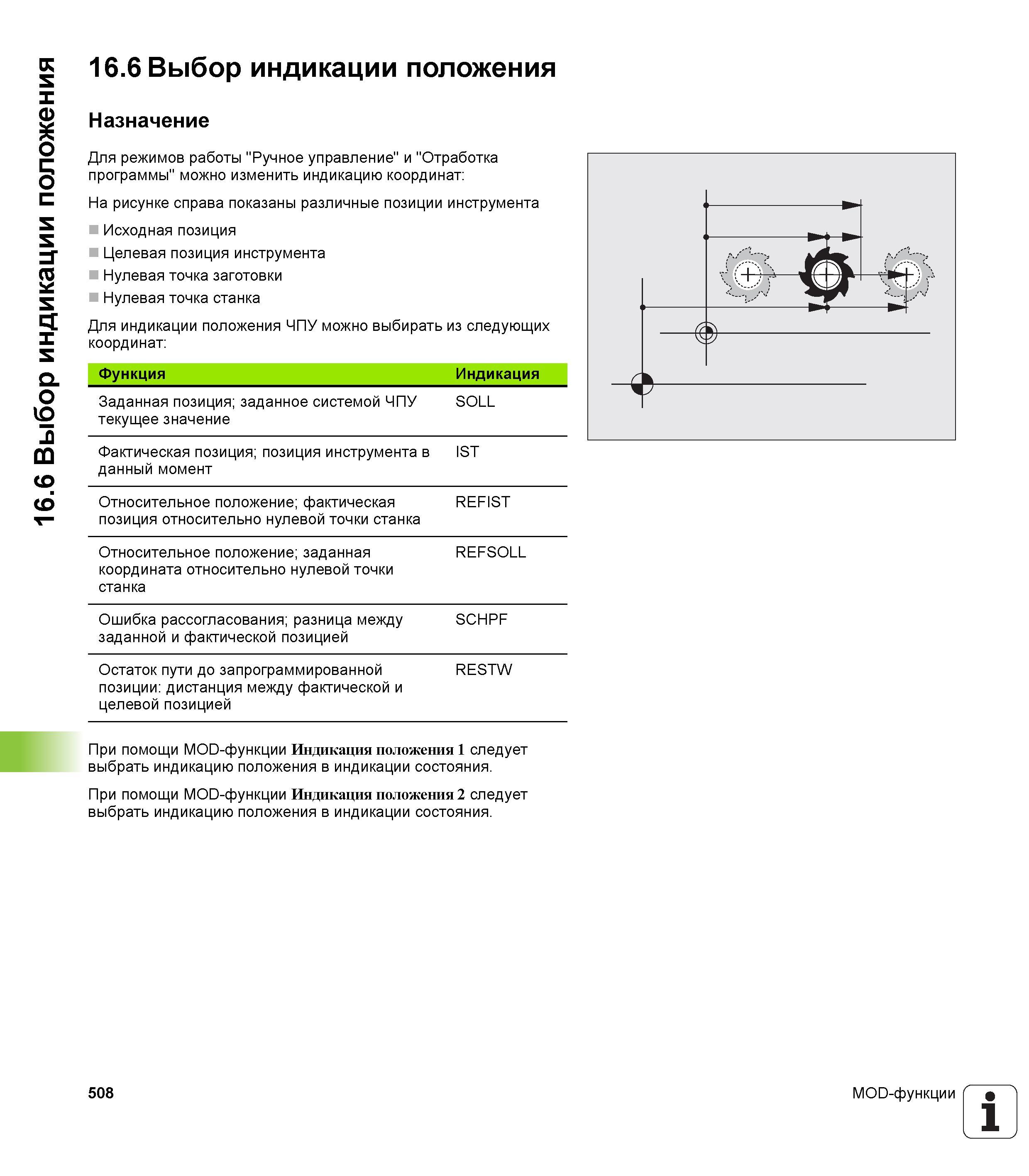

Для режимов работы "Ручное управление" и "Отработка программы" можно изменить индикацию координат На рисунке справа показаны различные позиции инструмента Исходная позиция Целевая позиция инструмента Нулевая точка заготовки Нулевая точка станка Для индикации положения ЧПУ можно выбирать из следующих координат Функция Индикация Заданная позиция; заданное системой ЧПУ текущее значение SOLL Фактическая позиция; позиция инструмента в данный момент IST Относительное положение; фактическая позиция относительно нулевой точки станка REFIST Относительное положение; заданная координата относительно нулевой точки станка REFSOLL Ошибка рассогласования; разница между заданной и фактической позицией SCHPF Остаток пути до запрограммированной позиции дистанция между фактической и целевой позицией RESTW При помощи MOD-функции Индикация положения 1 следует выбрать индикацию положения в индикации состояния. При помощи MOD-функции Индикация положения 2 следует выбрать индикацию положения в индикации состояния. 508 MOD-функции 1 16.6 Выбор индикации положения 16.6 Выбор индикации положения Назначение
