Значение параметра Q109 зависит от текущей оси инструментов: Ось инструмента Значение параметра Ось инструмента не определена Q109=-1 X-ось Руководство HEIDENHAIN iTNC 530 Программирование текстом 2012 Стр. 369 0369 Lab2u

Обновлено 2020-05-14 08:59:11

Системы числового программного управления / CNC programming and machining HEIDENHAIN \| Руководство HEIDENHAIN 2012 iTNC 530 Программирование открытым текстом (Всего 753 стр.)

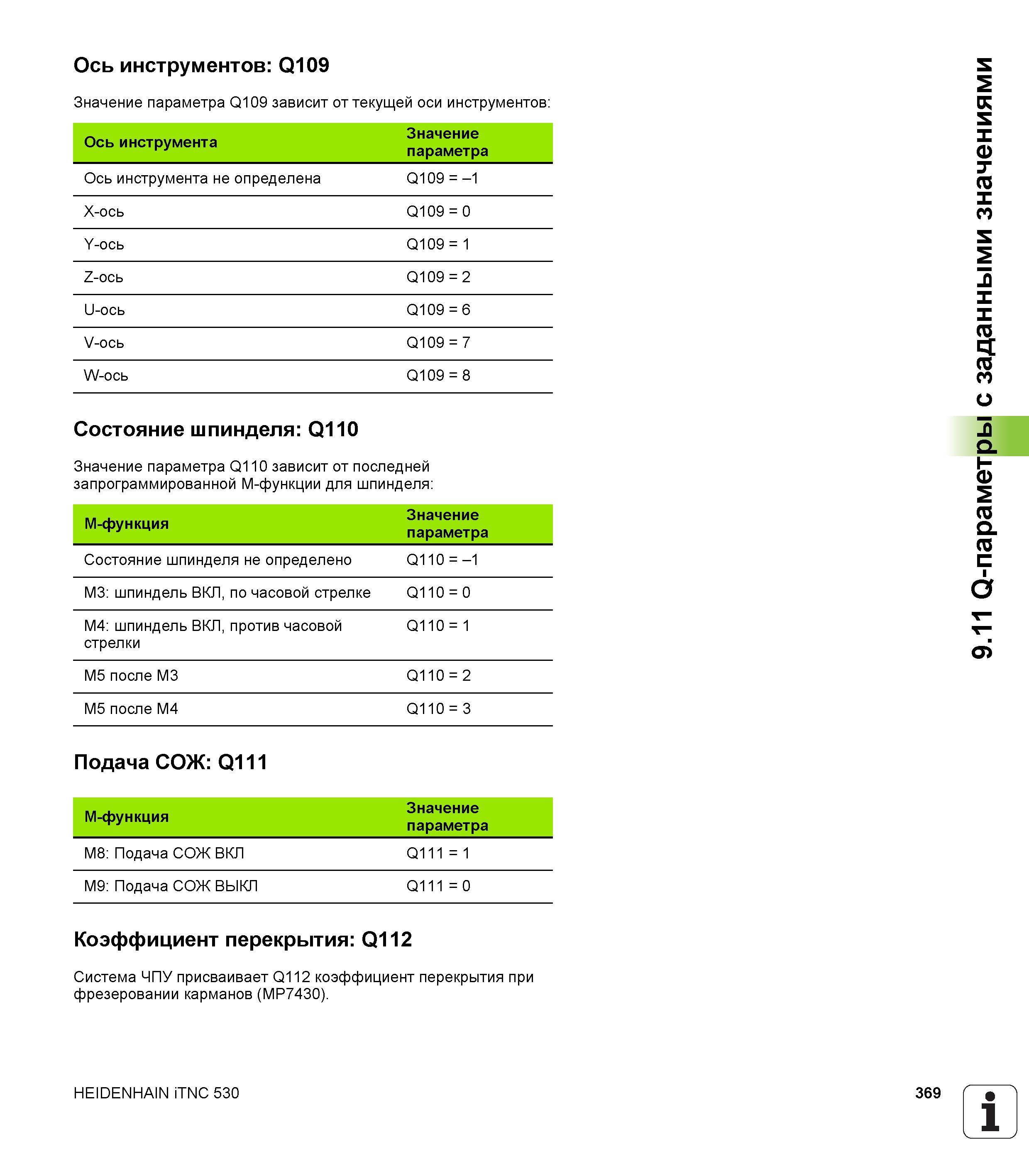

369 Руководство пользователя HEIDENHAIN iTNC 530 Программирование открытым текстом Вер. 2012 Стр.369
Значение параметра Q109 зависит от текущей оси инструментов: Ось инструмента Значение параметра Ось инструмента не определена Q109=-1 X-ось Значение параметра Q109 зависит от текущей оси инструментов: Ось инструмента Значение параметра Ось инструмента не определена Q109=-1 X-ось Q109 = 0 Y-ось Q109 = 1 Z-ось Q109 = 2 U-ось Q109 = 6 V-ось Q109 = 7 W-ось Q109 = 8 Состояние шпинделя: Q110 Значение параметра Q110 зависит от последней запрограммированной M-функции для шпинделя: М-функция Значение параметра Состояние шпинделя не определено Q110=-1 M3: шпиндель ВКЛ, по часовой стрелке Q110 = 0 M4: шпиндель ВКЛ, против часовой Q110 = 1 стрелки M5 после M3 Q110 = 2 M5 после M4 Q110 = 3 Подача СОЖ: Q111 М-функция Значение параметра M8: Подача СОЖ ВКЛ Q111 = 1 M9: Подача СОЖ ВЫКЛ Q111 = 0 Коэффициент перекрытия: Q112 Система ЧПУ присваивает Q112 коэффициент перекрытия при фрезеровании карманов (MP7430). HEIDENHAIN iTNC 530 369 1 9.11 Q-параметры с заданными значениями Ось инструментов: Q109
