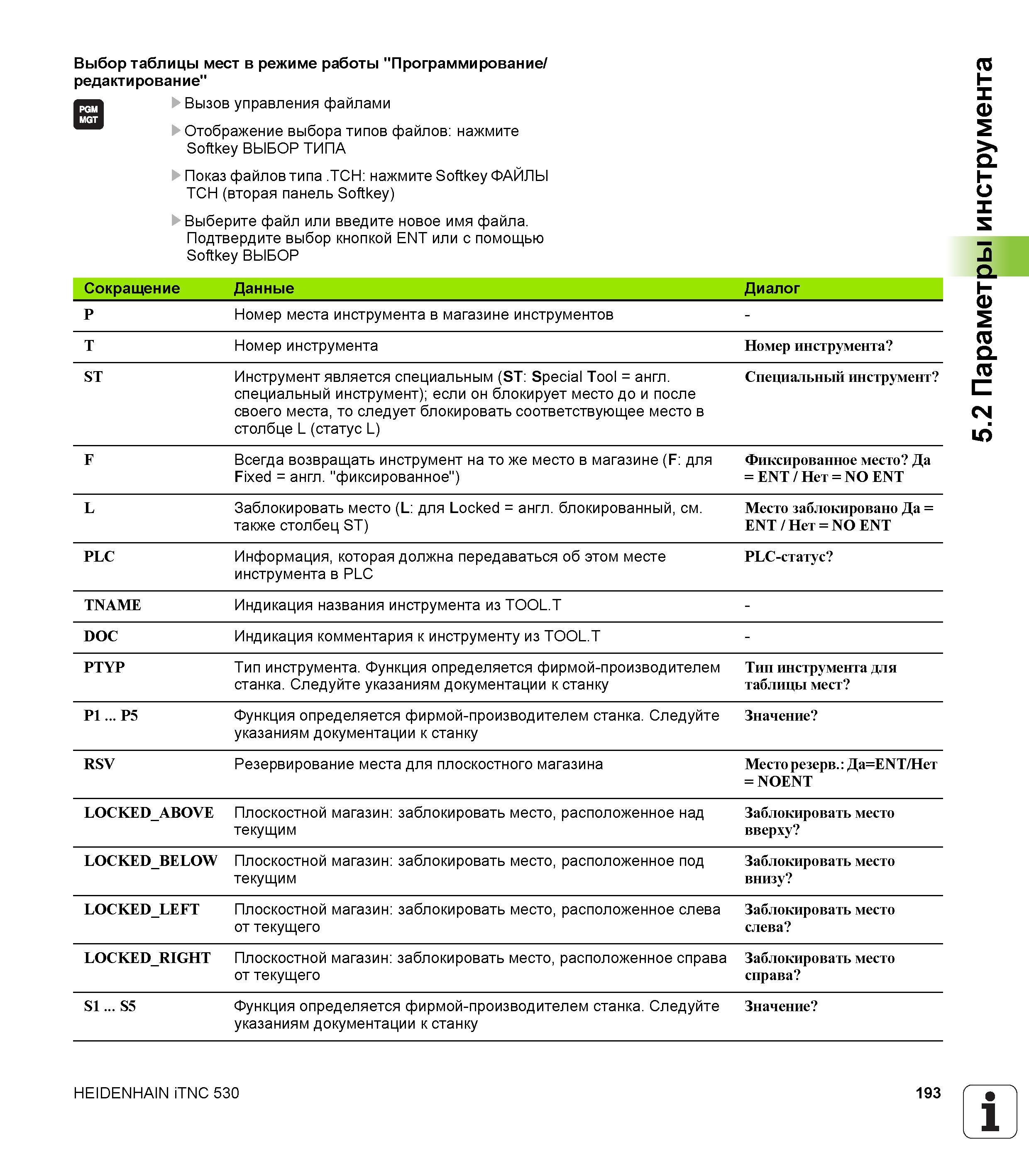

Выбор таблицы мест в режиме работы Программирование/ редактирование Вызов управления файлами Отображение выбора типов файлов: нажмите Softke

Выбор таблицы мест в режиме работы "Программирование/ редактирование" Вызов управления файлами Отображение выбора типов файлов: нажмите Softkey ВЫБОР ТИПА Показ файлов типа .TCH: нажмите Softkey ФАЙЛЫ TCH (вторая панель Softkey) Выберите файл или введите новое имя файла. Подтвердите выбор кнопкой ENT или с помощью Softkey ВЫБОР Сокращение Данные Диалог P Номер места инструмента в магазине инструментов - T Номер инструмента Номер инструмента ST Инструмент является специальным (ST: Special Tool = англ. специальный инструмент); если он блокирует место до и после своего места, то следует блокировать соответствующее место в столбце L (статус L) Специальный инструмент F Всегда возвращать инструмент на то же место в магазине (F: для Fixed = англ. "фиксированное") Фиксированное место Да = ENT / Нет = NO ENT L Заблокировать место (L: для Locked = англ. блокированный, см. также столбец ST) Место заблокировано Да = ENT / Нет = NO ENT PLC Информация, которая должна передаваться об этом месте инструмента в PLC PLC-статус TNAME Индикация названия инструмента из TOOL.T - DOC Индикация комментария к инструменту из TOOL.T - PTYP Тип инструмента. Функция определяется фирмой-производителем станка. Следуйте указаниям документации к станку Тип инструмента для таблицы мест Си 1 P Функция определяется фирмой-производителем станка. Следуйте указаниям документации к станку Значение RSV Резервирование места для плоскостного магазина Место резерв.: Да=ENT/Нет = NOENT LOCKED ABOVE Плоскостной магазин: заблокировать место, расположенное над текущим Заблокировать место вверху LOCKED BELOW Плоскостной магазин: заблокировать место, расположенное под текущим Заблокировать место внизу LOCKED LEFT Плоскостной магазин: заблокировать место, расположенное слева от текущего Заблокировать место слева LOCKED RIGHT Плоскостной магазин: заблокировать место, расположенное справа от текущего Заблокировать место справа S 1 S Функция определяется фирмой-производителем станка. Следуйте указаниям документации к станку Значение HEIDENHAIN iTNC 530 193 1 5.2 Параметры инструмента
