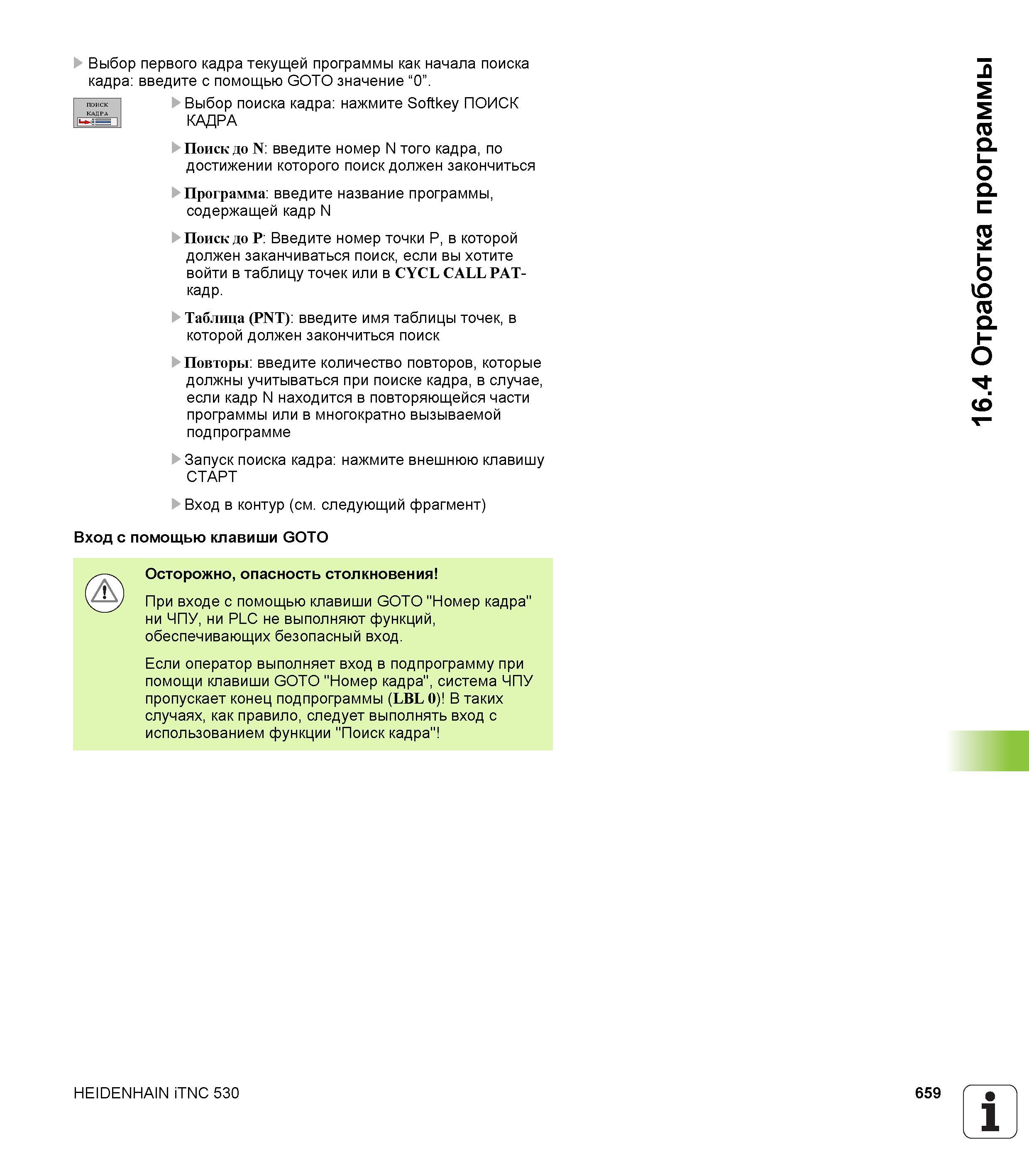

Выбор первого кадра текущей программы как начала поиска кадра: введите с помощью GOTO значение “0”. У поиск поиска кадра: нажмите Softkey ПОИСК КАДРА . КАДРА Поиск до N: введите номер N того кадра, по достижении которого поиск должен закончиться Программа: введите название программы, содержащей кадр N Поиск до P: Введите номер точки Р, в которой должен заканчиваться поиск, если вы хотите войти в таблицу точек или в CYCL CALL PAT-кадр. Таблица (PNT): введите имя таблицы точек, в которой должен закончиться поиск Повторы: введите количество повторов, которые должны учитываться при поиске кадра, в случае, если кадр N находится в повторяющейся части программы или в многократно вызываемой подпрограмме Запуск поиска кадра: нажмите внешнюю клавишу СТАРТ Вход в контур (см. следующий фрагмент) Вход с помощью клавиши GOTO Осторожно, опасность столкновения При входе с помощью клавиши GOTO "Номер кадра" ни ЧПУ, ни PLC не выполняют функций, обеспечивающих безопасный вход. Если оператор выполняет вход в подпрограмму при помощи клавиши GOTO "Номер кадра", система ЧПУ пропускает конец подпрограммы (LBL 0) В таких случаях, как правило, следует выполнять вход с использованием функции "Поиск кадра" HEIDENHAIN iTNC 530 659 1 16.4 Отработка программы
