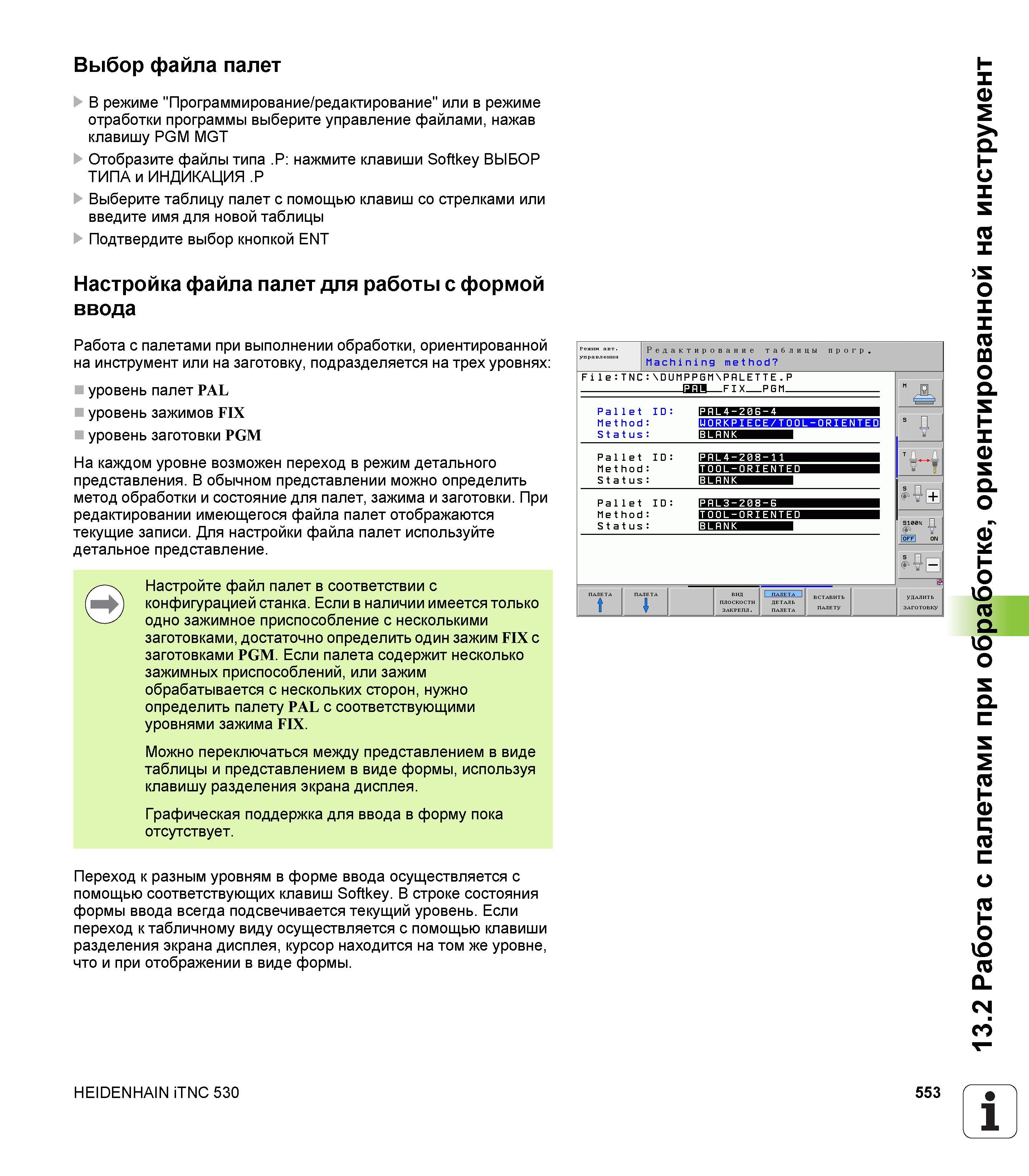

Выбор файла палет В режиме Программирование / редактирование или в режиме отработки программы выберите управление файлами, нажав клавишу PGM

Выбор файла палет В режиме "Программирование / редактирование" или в режиме отработки программы выберите управление файлами, нажав клавишу PGM MGT Отобразите файлы типа .P: нажмите клавиши Softkey ВЫБОР ТИПА и ИНДИКАЦИЯ .P Выберите таблицу палет с помощью клавиш со стрелками или введите имя для новой таблицы Подтвердите выбор кнопкой ENT Настройка файла палет для работы с формой ввода Работа с палетами при выполнении обработки, ориентированной на инструмент или на заготовку, подразделяется на трех уровнях: уровень палет PAL уровень зажимов FIX уровень заготовки PGM На каждом уровне возможен переход в режим детального представления. В обычном представлении можно определить метод обработки и состояние для палет, зажима и заготовки. При редактировании имеющегося файла палет отображаются текущие записи. Для настройки файла палет используйте детальное представление. Настройте файл палет в соответствии с конфигурацией станка. Если в наличии имеется только одно зажимное приспособление с несколькими заготовками, достаточно определить один зажим FIX с заготовками PGM. Если палета содержит несколько зажимных приспособлений, или зажим обрабатывается с нескольких сторон, нужно определить палету PAL с соответствующими уровнями зажима FIX. Можно переключаться между представлением в виде таблицы и представлением в виде формы, используя клавишу разделения экрана дисплея. Графическая поддержка для ввода в форму пока отсутствует. Переход к разным уровням в форме ввода осуществляется с помощью соответствующих клавиш Softkey. В строке состояния формы ввода всегда подсвечивается текущий уровень. Если переход к табличному виду осуществляется с помощью клавиши разделения экрана дисплея, курсор находится на том же уровне, что и при отображении в виде формы. HEIDENHAIN iTNC 530 553 1 13.2 Работа с палетами при обработке, ориентированной на инструмент
