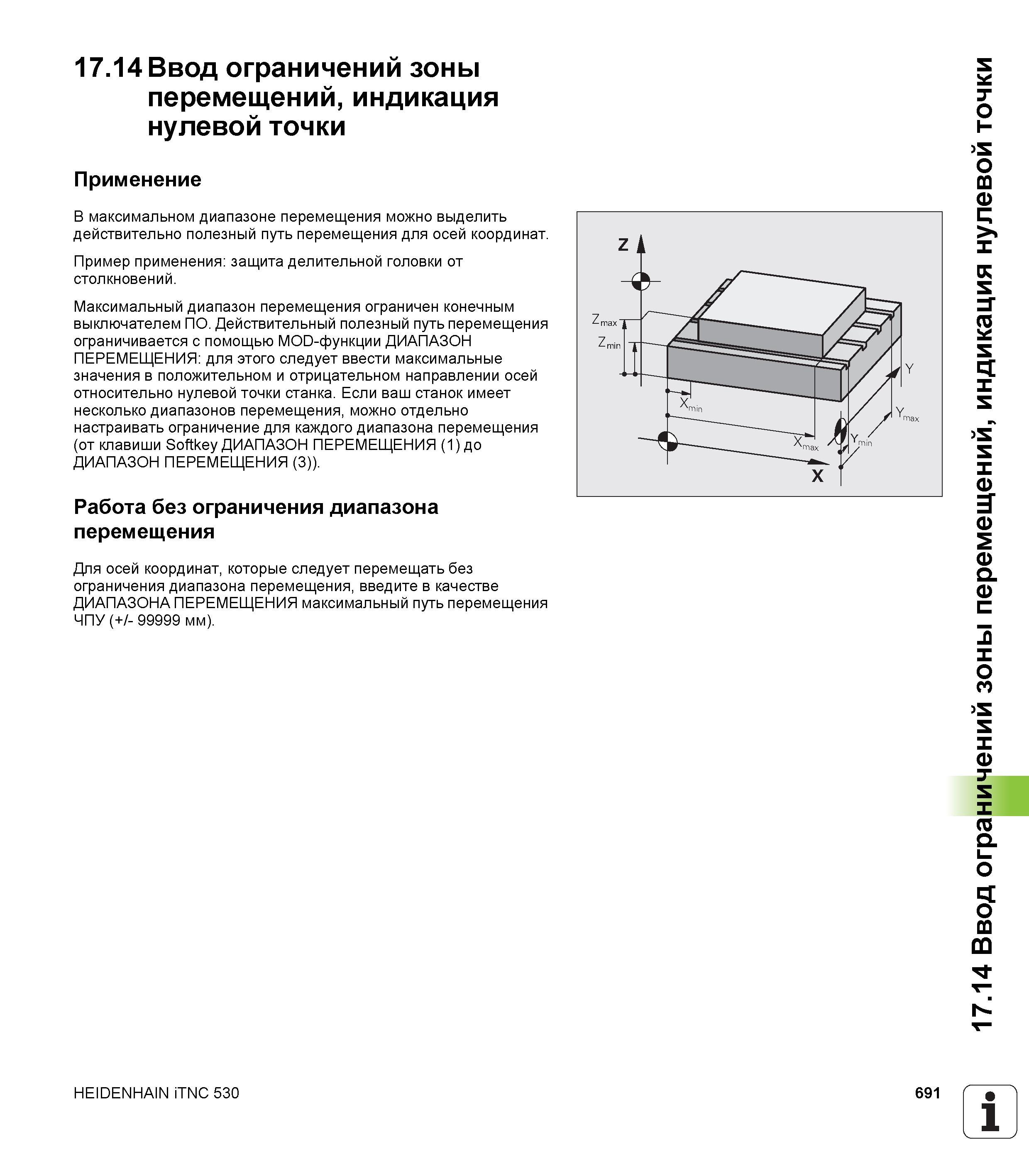

691 Руководство пользователя HEIDENHAIN iTNC 530 Программирование открытым текстом Вер. 2012 Стр.691 |
|||||
Ввод ограничений зоны перемещений, индикация нулевой точки Применение В максимальном диапазоне перемещения можно выделить действительно полеВвод ограничений зоны перемещений, индикация нулевой точки Применение В максимальном диапазоне перемещения можно выделить действительно полезный путь перемещения для осей координат. Пример применения: защита делительной головки от столкновений. Максимальный диапазон перемещения ограничен конечным выключателем По. Действительный полезный путь перемещения ограничивается с помощью MOD-функции ДИАПАЗОН ПЕРЕМЕЩЕНИЯ: для этого следует ввести максимальные значения в положительном и отрицательном направлении осей относительно нулевой точки станка. Если ваш станок имеет несколько диапазонов перемещения, можно отдельно настраивать ограничение для каждого диапазона перемещения (от клавиши Softkey ДИАПАЗОН ПЕРЕМЕЩЕНИЯ (1) до ДИАПАЗОН ПЕРЕМЕЩЕНИЯ (3)). Работа без ограничения диапазона перемещения Для осей координат, которые следует перемещать без ограничения диапазона перемещения, введите в качестве ДИАПАЗОНА ПЕРЕМЕЩЕНИЯ максимальный путь перемещения ЧПУ (+/- 99999 мм). HEIDENHAIN iTNC 530 691 1 17.14 Ввод ограничений зоны перемещений, индикация нулевой точки |
|||||
