Системы числового программного управления / CNC programming and machining HEIDENHAIN | Руководство HEIDENHAIN 2012 iTNC 530 Программирование открытым текстом (Всего 753 стр.) |
|||||

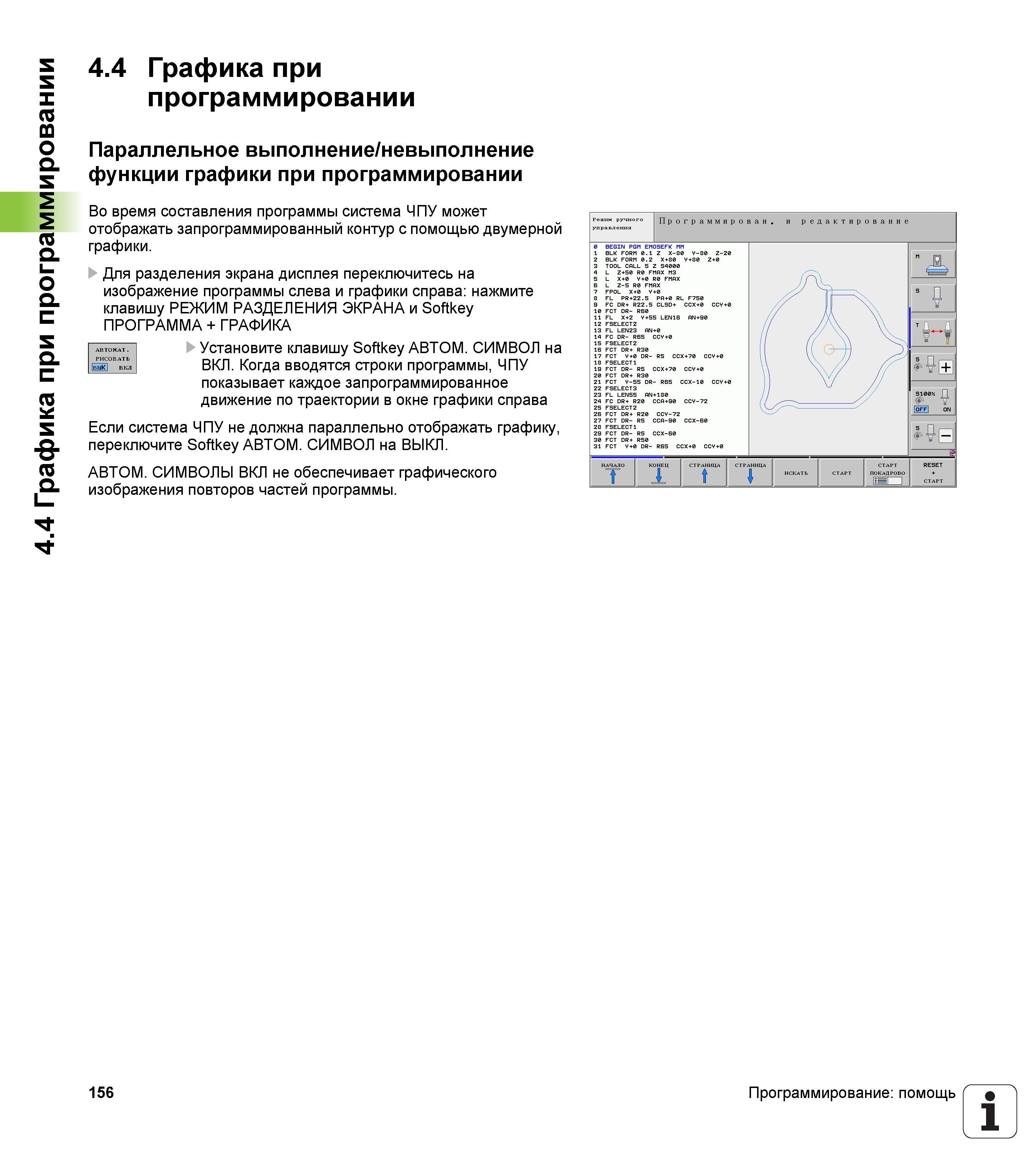

Во время составления программы система ЧПУ Heidenhain iTNC 530 может отображать запрограммированный контур с помощью двумерной графики156 Руководство пользователя HEIDENHAIN iTNC 530 Программирование открытым текстом Вер. 2012 Стр.156 |
|||||
Во время составления программы система ЧПУ Heidenhain iTNC 530 может отображать запрограммированный контур с помощью двумерной графики Во время составления программы система ЧПУ Heidenhain iTNC 530 может отображать запрограммированный контур с помощью двумерной графики _ Для разделения экрана дисплея переключитесь на изображение программы слева и графики справа: нажмите клавишу РЕЖИМ РАЗДЕЛЕНИЯ ЭКРАНА и Softkey ПРОГРАММА + ГРАФИКА АВТОМАТ. Установите клавишу Softkey АВТОМ. СИМВОЛ на iii°Bькл ВКЛ. Когда вводятся строки программы, ЧПУ показывает каждое запрограммированное движение по траектории в окне графики справа Если система ЧПУ не должна параллельно отображать графику, переключите Softkey АВТОМ. СИМВОЛ на ВЫКЛ. АВТОМ. СИМВОЛЫ ВКЛ не обеспечивает графического изображения повторов частей программы. 156 Программирование: помощь 4.4 Графика при программировании 4.4 Графика при программировании Параллельное выполнение/невыполнение функции графики при программировании |
|||||
