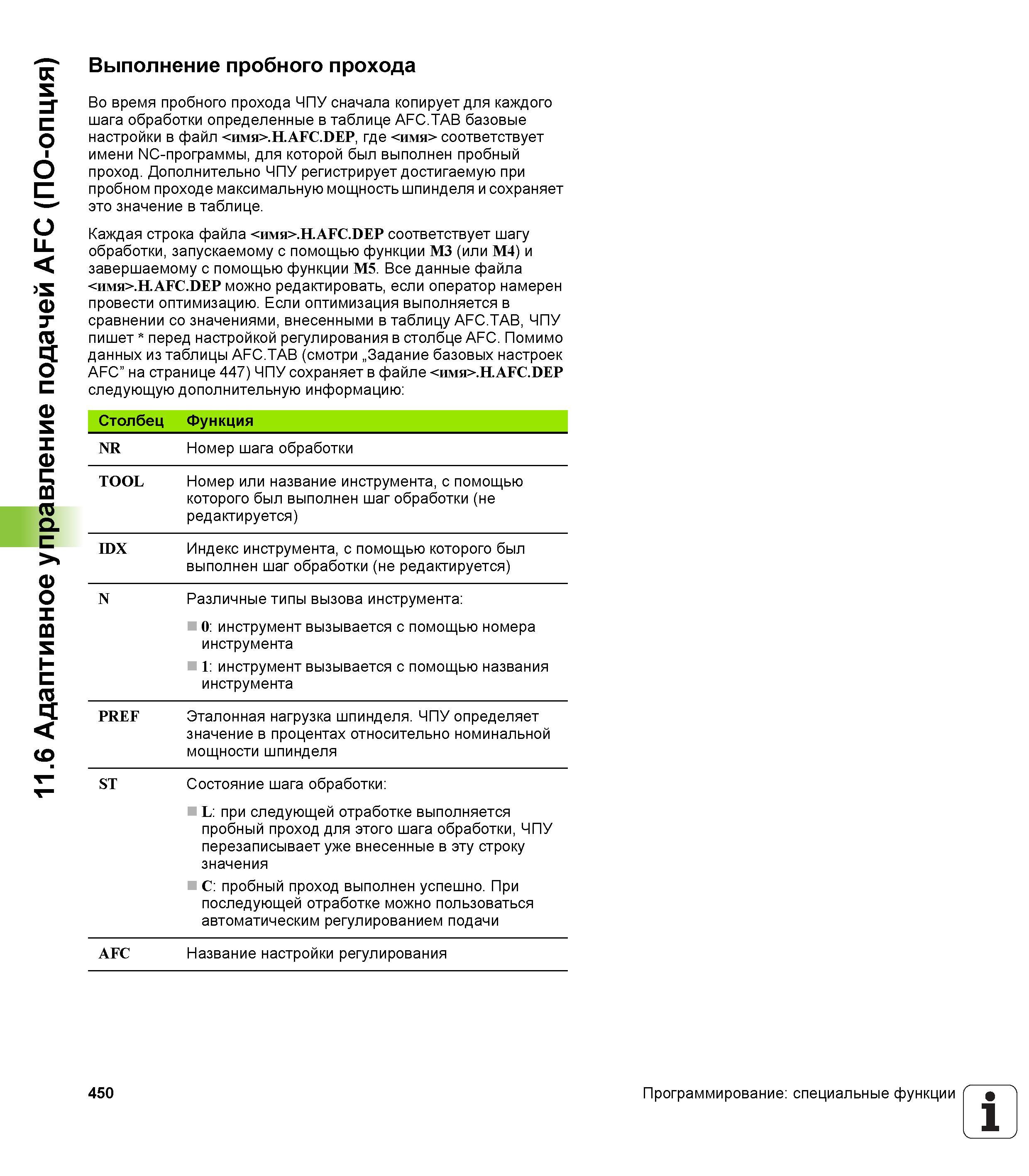

Во время пробного прохода СЧПУ Heidenhain iTNC 530 сначала копирует для каждого шага обработки определенные в таблице AFC.TAB _ базовые настройки в файл .H.AFC.DEP, где <имя> соответствует имени NC-программы, для которой был выполнен пробный проход. Дополнительно ЧПУ регистрирует достигаемую при пробном проходе максимальную мощность шпинделя и сохраняет это значение в таблице. Каждая строка файла <имя>.H.AFС.DEP соответствует шагу обработки, запускаемому с помощью функции M3 (или M4) и завершаемому с помощью функции M5. Все данные файла <имя>.H.AFС.DEP можно редактировать, если оператор намерен провести оптимизацию. Если оптимизация выполняется в сравнении со значениями, внесенными в таблицу AFC.TAB, ЧПУ пишет перед настройкой регулирования в столбце AFC. Помимо данных из таблицы AFC.tAb (смотри „Задание базовых настроек AFC” на странице 447) ЧПУ сохраняет в файле <имя>.H.AFС.DEP следующую дополнительную информацию: Столбец Функция NR Номер шага обработки TOOL Номер или название инструмента, с помощью которого был выполнен шаг обработки (не редактируется) idx Индекс инструмента, с помощью которого был выполнен шаг обработки (не редактируется) N Различные типы вызова инструмента: 0: инструмент вызывается с помощью номера инструмента 1: инструмент вызывается с помощью названия инструмента pref Эталонная нагрузка шпинделя. ЧПУ определяет значение в процентах относительно номинальной мощности шпинделя ST Состояние шага обработки: L: при следующей отработке выполняется пробный проход для этого шага обработки, ЧПУ перезаписывает уже внесенные в эту строку значения С: пробный проход выполнен успешно. При последующей отработке можно пользоваться автоматическим регулированием подачи afc Название настройки регулирования 450 Программирование: специальные функции 1 11.6 Адаптивное управление подачей AFC (ПО-опция) Выполнение пробного прохода
