В таблице инструментов системы стойки ЧПУ Heidenhain можно определить до 30000 инструментов и сохранить в памяти их данные

В таблице инструментов системы стойки ЧПУ Heidenhain можно определить до 30000 инструментов и сохранить в памяти их данные

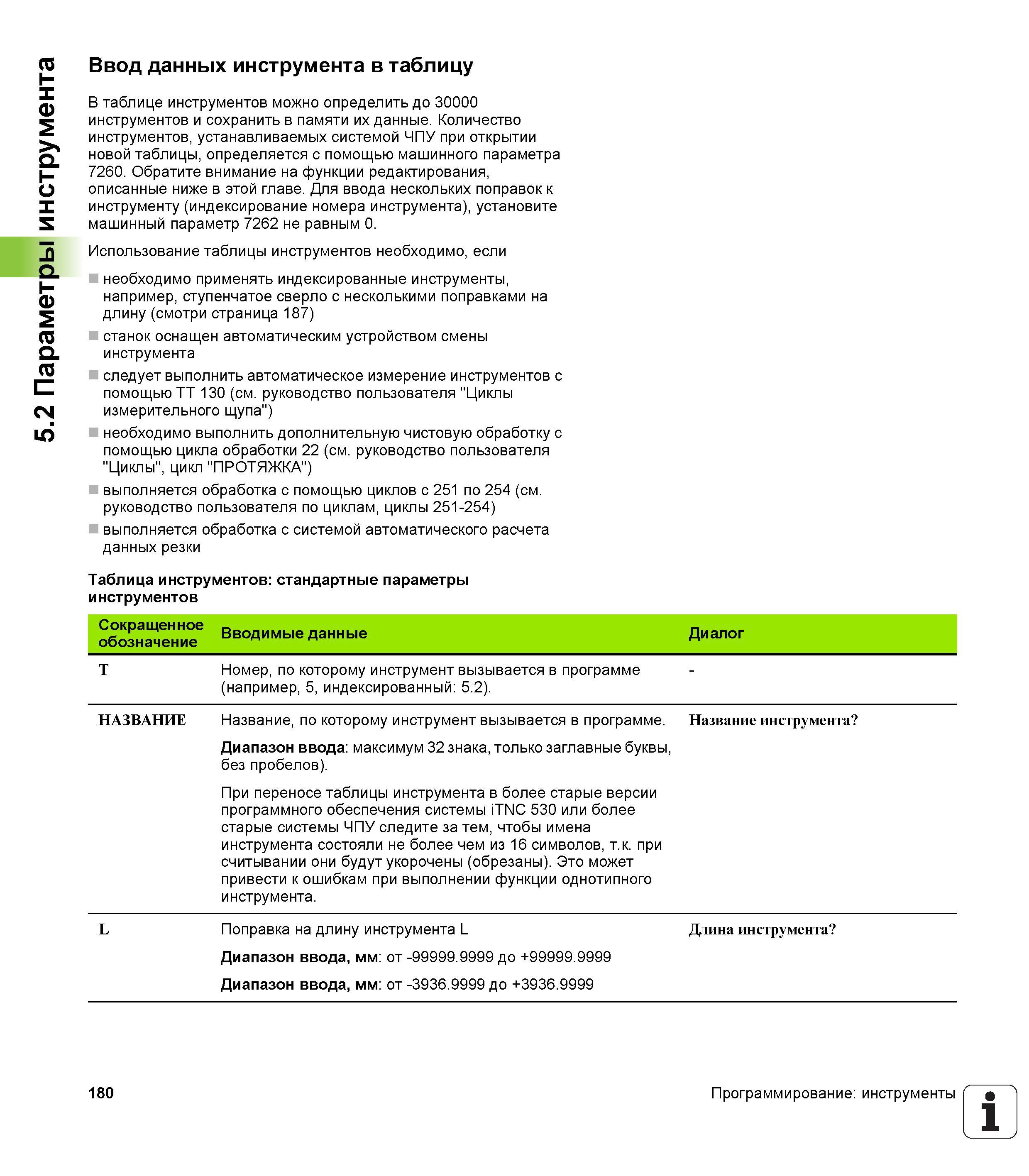

В таблице инструментов системы стойки ЧПУ Heidenhain можно определить до 30000 инструментов и сохранить в памяти их данные _ Количество инструментов, устанавливаемых системой ЧПУ при открытии новой таблицы, определяется с помощью машинного параметра 7260. Обратите внимание на функции редактирования, описанные ниже в этой главе. Для ввода нескольких поправок к инструменту (индексирование номера инструмента), установите машинный параметр 7262 не равным 0. Использование таблицы инструментов необходимо, если необходимо применять индексированные инструменты, например, ступенчатое сверло с несколькими поправками на длину (смотри страница 187) станок оснащен автоматическим устройством смены инструмента следует выполнить автоматическое измерение инструментов с помощью TT 130 (см. руководство пользователя "Циклы измерительного щупа") необходимо выполнить дополнительную чистовую обработку с помощью цикла обработки 22 (см. руководство пользователя "Циклы", цикл "ПРОТЯЖКА") выполняется обработка с помощью циклов с 251 по 254 (см. руководство пользователя по циклам, циклы 251-254) выполняется обработка с системой автоматического расчета данных резки Таблица инструментов: стандартные параметры инструментов Сокращенное обозначение Вводимые данные Диалог T Номер, по которому инструмент вызывается в программе (например, 5, индексированный: 5.2). - НАЗВАНИЕ Название, по которому инструмент вызывается в программе. Диапазон ввода: максимум 32 знака, только заглавные буквы, без пробелов). При переносе таблицы инструмента в более старые версии программного обеспечения системы iTNC 530 или более старые системы ЧПУ следите за тем, чтобы имена инструмента состояли не более чем из 16 символов, т.к. при считывании они будут укорочены (обрезаны). Это может привести к ошибкам при выполнении функции однотипного инструмента. Название инструмента L Поправка на длину инструмента L Диапазон ввода, мм: от -99999.9999 до +99999.9999 Диапазон ввода, мм: от -3936.9999 до +3936.9999 Длина инструмента 180 Программирование: инструменты 1 5.2 Параметры инструмента Ввод данных инструмента в таблицу
