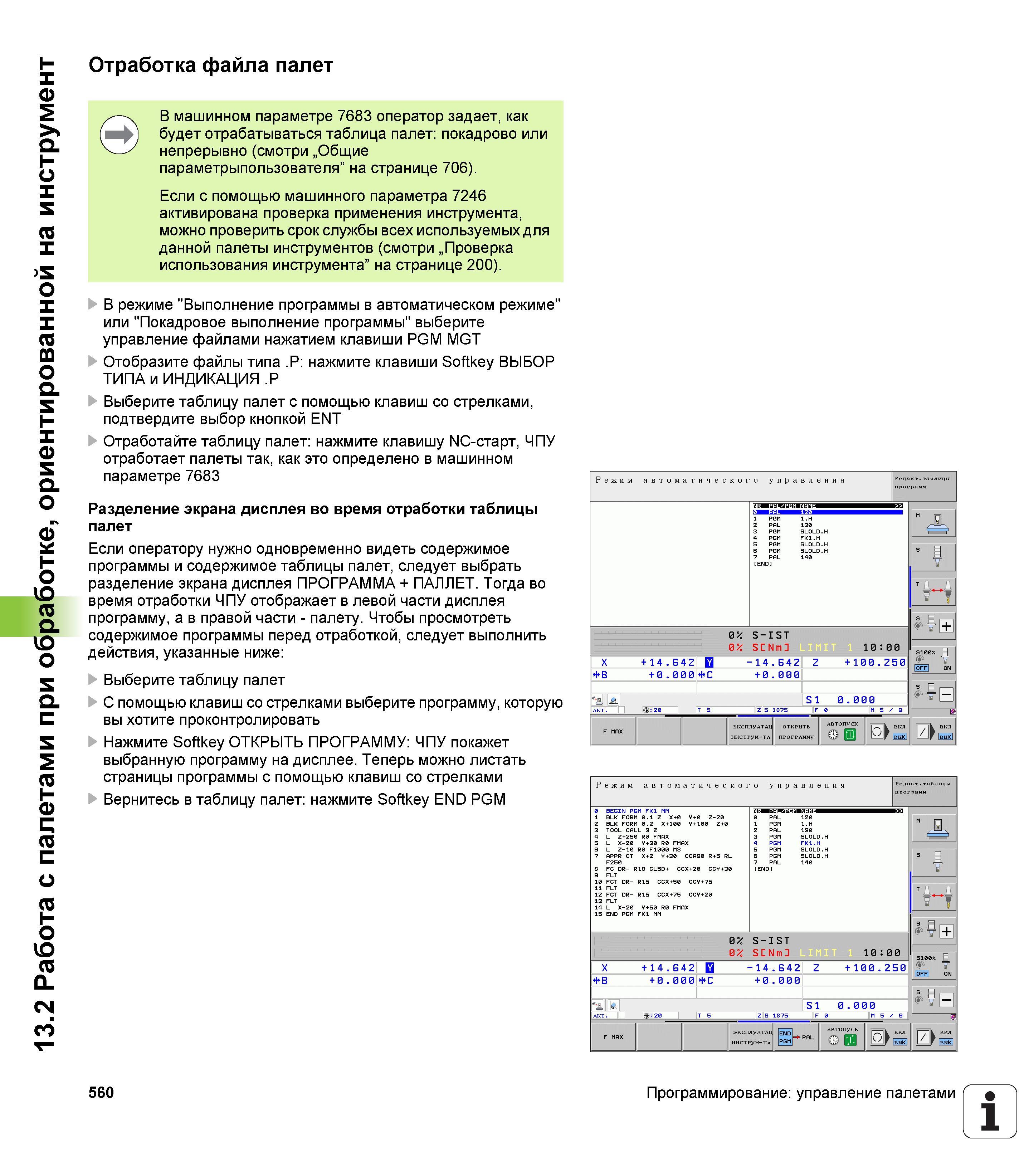

В машинном параметре 7683 оператор задает, как будет отрабатываться таблица палет: покадрово или непрерывно (смотри „Общие параметрыпользователя” на странице 706). Если с помощью машинного параметра 7246 активирована проверка применения инструмента, можно проверить срок службы всех используемых для данной палеты инструментов (смотри „Проверка использования инструмента” на странице 200). В режиме "Выполнение программы в автоматическом режиме" или "Покадровое выполнение программы" выберите управление файлами нажатием клавиши PGM MGT Отобразите файлы типа .P: нажмите клавиши Softkey ВЫБОР ТИПА и ИНДИКАЦИЯ .P Выберите таблицу палет с помощью клавиш со стрелками, подтвердите выбор кнопкой ENT Отработайте таблицу палет: нажмите клавишу NC-старт, ЧПУ отработает палеты так, как это определено в машинном параметре 7683 Разделение экрана дисплея во время отработки таблицы палет Если оператору нужно одновременно видеть содержимое программы и содержимое таблицы палет, следует выбрать разделение экрана дисплея ПРОГРАММА + ПАЛЛЕТ. Тогда во время отработки ЧПУ отображает в левой части дисплея программу, а в правой части - палету. Чтобы просмотреть содержимое программы перед отработкой, следует выполнить действия, указанные ниже: Выберите таблицу палет С помощью клавиш со стрелками выберите программу, которую вы хотите проконтролировать Нажмите Softkey ОТКРЫТЬ ПРОГРАММУ: ЧПУ покажет выбранную программу на дисплее. Теперь можно листать страницы программы с помощью клавиш со стрелками Вернитесь в таблицу палет: нажмите Softkey END PGM Режим автоматическог о управления Рела кт.таблицы 1 РБМ 1.н 2 PfiL 130 3 PGM SLOLD.Н 4 PGM FK1.H 5 PGM SLOLD.H PGM SLOLD.H 7 PfiL 140 END 5 ’И >t + 5100У. < Q°/0 S-IST 0УО S С N m И у 10:00 X +14.642 -14.642 Z +100.250 ФВ + 0 . 000 ФС + 0.000 Jjg 'ж к SI 0 . 000 АКТ. :20 Т 5 z S 875 F 0 M 5 / 9 f мах ЭКСПЛУАТАЦ ИНСТРУМ-ТА ОТКРЫТЬ ПРОГРАММУ АВТОпуск 0 ЕЙ Ей Режим автоматического управления Релакт.таблицы 1 BLK FORM 0.1 Z X+0 V+0 Z-20 2 BLK FORM 0.2 X+100 V+100 Z+0 3 TOOL CALL 3 Z 4 L Z+250 R0 FMfiX 5 L X-20 V+30 R0 FMfiX L Z-10 R0 F1000 М3 7 fiPPR ОТ X+2 V+30 CCA90 R+5 RL F250 8 FC DR- R18 CLSD+ CCX+20 CCV+30 9 FLT 10 FCT DR- R15 CCX+50 CCV+75 11 FLT 12 FCT DR- R15 CCX+75 CCV+20 13 FLT 14 L X-20 V+50 R0 FMfiX 15 END PGM FKl MM 0 PfiL 120 1 PGM 1.H 2 PfiL 130 3 PGM SLOLD.H 4 PGM FK1.H 5 PGM SLOLD.H PGM SLOLD.H 7 PfiL 140 END s Д ’H Яев SI00% 1Щ f offI on Q°/0 S-IST 0У. S N m У 10:00 X +14.642 Q -14.Б42 Z +100.250 ФВ +0.000 ФС +0.000 В в ' i± SI 0 . 000 ЭКСПЛУАТАЦ END АВТОПУСК pqk ВКЛ Fnnx ,, -„ yy-pnL ви list ей Ей 560 Программирование: управление палетами 1 13.2 Работа с палетами при обработке, ориентированной на инструмент Отработка файла палет
