Системы числового программного управления / CNC programming and machining HEIDENHAIN | Руководство HEIDENHAIN 2012 iTNC 530 Программирование открытым текстом (Всего 753 стр.) |
|||||

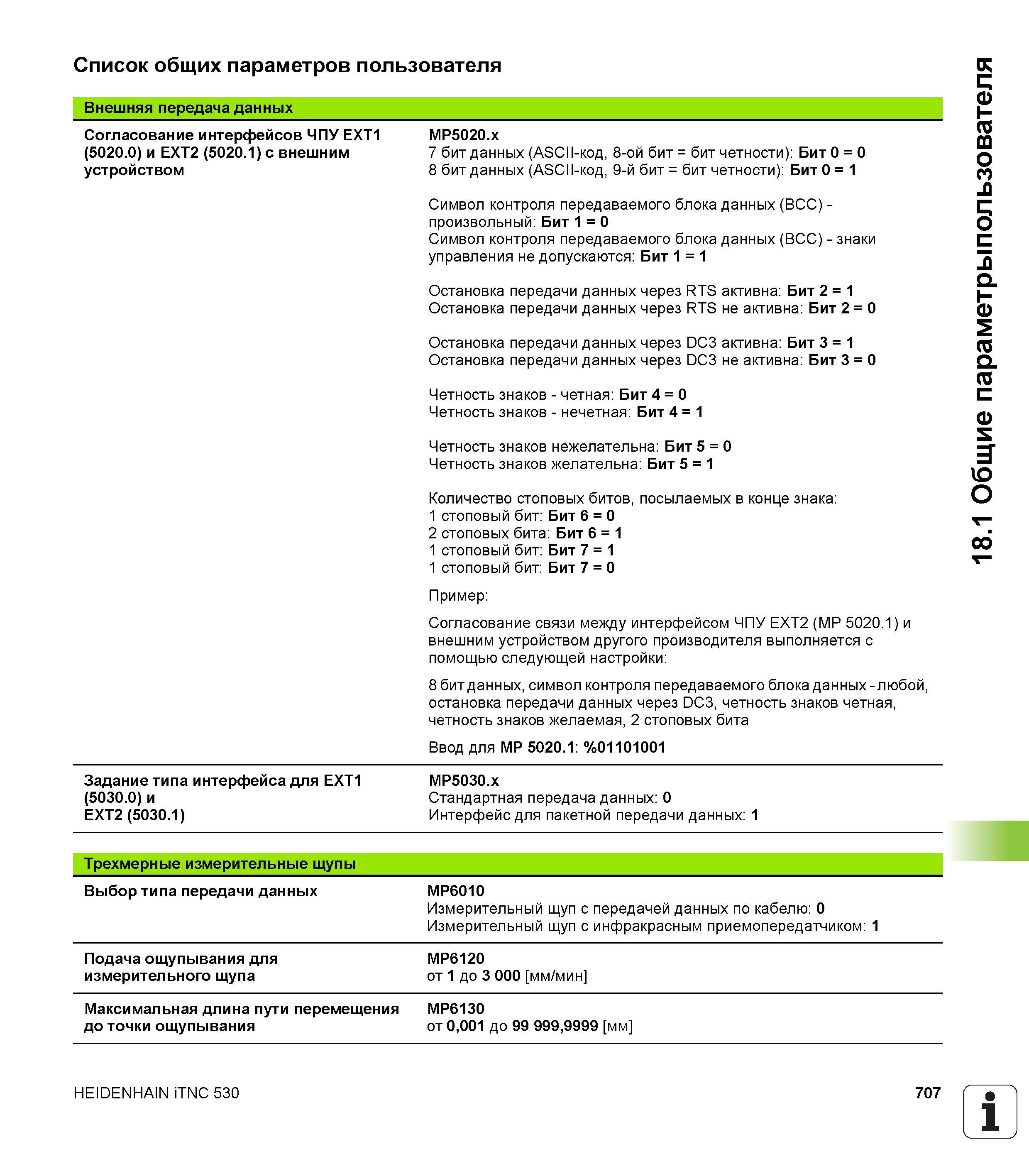

Список общих параметров пользователя Внешняя передача данных Согласование интерфейсов ЧПУ EXT1 MP5020 X (5020 0) и EXT2 (5020 1)707 Руководство пользователя HEIDENHAIN iTNC 530 Программирование открытым текстом Вер. 2012 Стр.707 |
|||||
Список общих параметров пользователя Внешняя передача данных Согласование интерфейсов ЧПУ EXT1 MP5020 X (5020 0) и EXT2 (5020 1) Список общих параметров пользователя Внешняя передача данных Согласование интерфейсов ЧПУ EXT1 MP5020.X (5020.0) и EXT2 (5020.1) _ с внешним 7 бит данных (ASCII-код, 8-ой бит = бит четности): Бит 0 = 0 устройством 8 бит данных (ASCII-код, 9-й бит = бит четности): Бит 0 = 1 Символ контроля передаваемого блока данных (BCC) -произвольный: Бит 1 = 0 Символ контроля передаваемого блока данных (BCC) - знаки управления не допускаются: Бит 1 = 1 Остановка передачи данных через RTS активна: Бит 2 = 1 Остановка передачи данных через RTS не активна: Бит 2 = 0 Остановка передачи данных через DC3 активна: Бит 3 = 1 Остановка передачи данных через DC3 не активна: Бит 3 = 0 Четность знаков - четная: Бит 4 = 0 Четность знаков - нечетная: Бит 4 = 1 Четность знаков нежелательна: Бит 5 = 0 Четность знаков желательна: Бит 5 = 1 Количество стоповых битов, посылаемых в конце знака: 1 стоповый бит: Бит 6 = 0 2 стоповых бита: Бит 6 = 1 1 стоповый бит: Бит 7 = 1 1 стоповый бит: Бит 7 = 0 Пример: Согласование связи между интерфейсом ЧПУ EXT2 (MP 5020.1) и внешним устройством другого производителя выполняется с помощью следующей настройки: 8 бит данных, символ контроля передаваемого блока данных - любой, остановка передачи данных через DC3, четность знаков четная, четность знаков желаемая, 2 стоповых бита Ввод для MP 5020.1: %01101001 Задание типа интерфейса для EXT1 MP5030.x (5030.0) и Стандартная передача данных: 0 EXT2 (5030.1) Интерфейс для пакетной передачи данных: 1 Трехмерные измерительные щупы Выбор типа передачи данных MP6010 Измерительный щуп с передачей данных по кабелю: 0 Измерительный щуп с инфракрасным приемопередатчиком: 1 Подача ощупывания для MP6120 измерительного щупа от 1 до 3 000 мм/мин Максимальная длина пути перемещения MP6130 до точки ощупывания от 0,001 до 99 999,9999 мм HEIDENHAIN iTNC 530 707 1 18.1 Общие параметрыпользователя |
|||||
