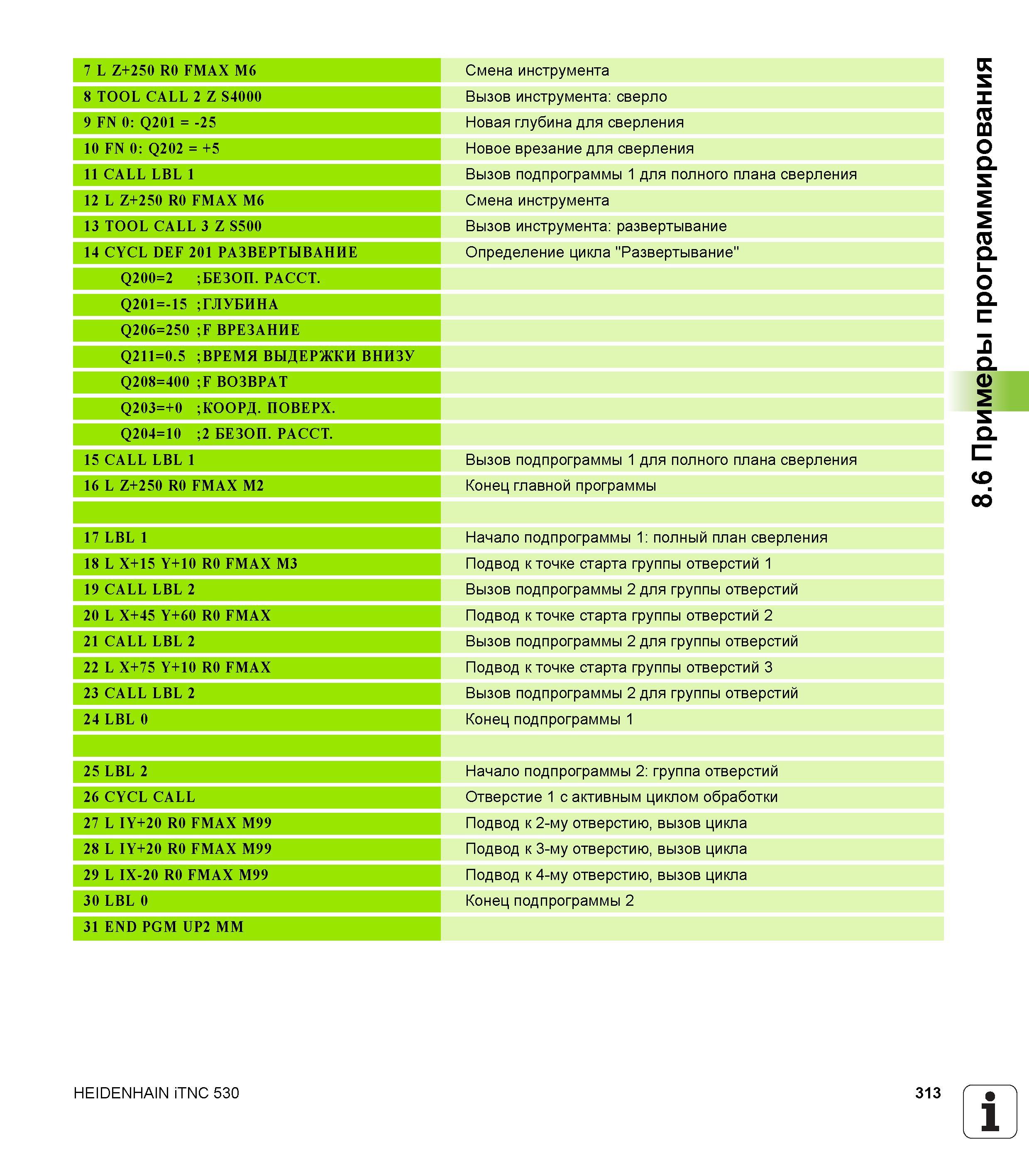

Смена инструмента Вызов инструмента: сверло Новая глубина для сверления Новое врезание для сверления Вызов подпрограммы 1 для полного плана

Смена инструмента Вызов инструмента: сверло Новая глубина для сверления Новое врезание для сверления Вызов подпрограммы 1 для полного плана сверления Смена инструмента Вызов инструмента: развертывание Определение цикла "Развертывание" Вызов подпрограммы 1 для полного плана сверления Конец главной программы 8 TOOL CALL 2 Z S4000 9 FN 0: Q201 = -25 10 FN 0: Q202 = +5 11 CALL LBL 1 12 L Z+250 R0 FMAX M6 13 TOOL CALL 3 Z S500 14 CYCL DEF 201 РАЗВЕРТЫВАНИЕ Q200=2 ;БЕЗОП. РАССТ. Q201=-15 ;ГЛУБИНА Q206=250 ;F ВРЕЗАНИЕ Q211=0.5 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ Q208=400 ;F ВОЗВРАТ Q203=+0 ;КООРД. ПОВЕРХ. Q204=10 ;2 БЕЗОП. РАССТ. 15 CALL LBL 1 16 L Z+250 R0 FMAX M2 17 LBL 1 Начало подпрограммы 1: полный план сверления Подвод к точке старта группы отверстий 1 Вызов подпрограммы 2 для группы отверстий Подвод к точке старта группы отверстий 2 Вызов подпрограммы 2 для группы отверстий Подвод к точке старта группы отверстий 3 Вызов подпрограммы 2 для группы отверстий Конец подпрограммы 1 18 L X+15 Y+10 R0 FMAX M3 19 CALL LBL 2 20 L X+45 Y+60 R0 FMAX 21 CALL LBL 2 22 L X+75 Y+10 R0 FMAX 23 CALL LBL 2 24 LBL 0 25 LBL 2 Начало подпрограммы 2: группа отверстий Отверстие 1 с активным циклом обработки Подвод к 2-му отверстию, вызов цикла Подвод к 3-му отверстию, вызов цикла Подвод к 4-му отверстию, вызов цикла Конец подпрограммы 2 26 CYCL CALL 27 L IY+20 R0 FMAX M99 28 L IY+20 R0 FMAX M99 29 L IX-20 R0 FMAX M99 30 LBL 0 31 END PGM UP2 MM HEIDENHAIN iTNC 530 313 1 8.6 Примеры программирования 7 L Z+250 R0 FMAX M6
