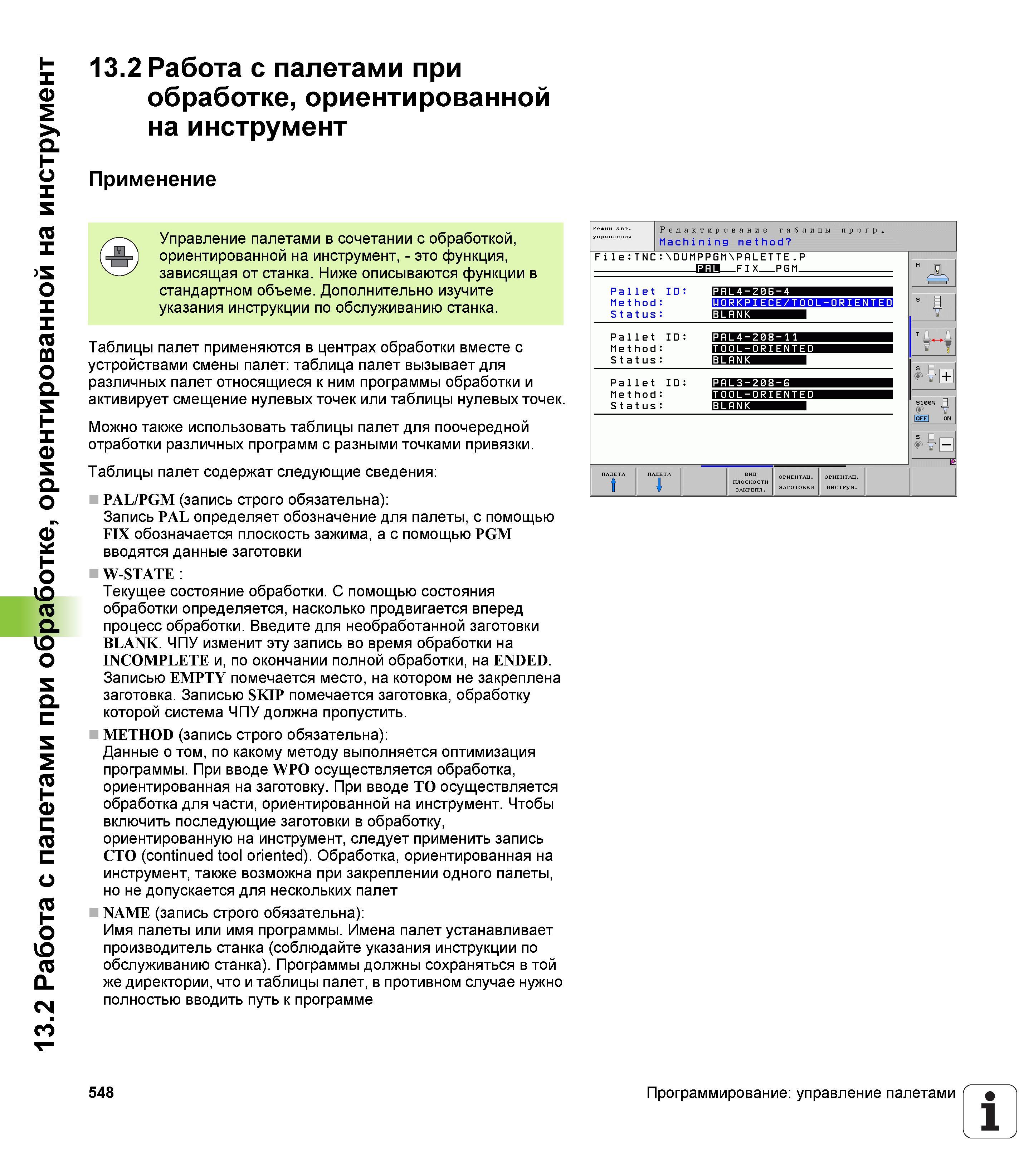

Работа с палетами при обработке, ориентированной на инструмент Применение Управление палетами в сочетании с обработкой, ориентированной на инструмент, - это функция, зависящая от станка. Ниже описываются функции в стандартном объеме. Дополнительно изучите указания инструкции по обслуживанию станка. Таблицы палет применяются в центрах обработки вместе с устройствами смены палет: таблица палет вызывает для различных палет относящиеся к ним программы обработки и активирует смещение нулевых точек или таблицы нулевых точек. Можно также использовать таблицы палет для поочередной отработки различных программ с разными точками привязки. Таблицы палет содержат следующие сведения: PAL/PGM (запись строго обязательна): Запись PAL определяет обозначение для палеты, с помощью FIX обозначается плоскость зажима, а с помощью PGM вводятся данные заготовки W-STATE : Текущее состояние обработки. С помощью состояния обработки определяется, насколько продвигается вперед процесс обработки. Введите для необработанной заготовки BLANK. ЧПУ изменит эту запись во время обработки на INCOMPLETE и, по окончании полной обработки, на ENDED. Записью EMPTY помечается место, на котором не закреплена заготовка. Записью SKIP помечается заготовка, обработку которой система ЧПУ должна пропустить. METHOD (запись строго обязательна): Данные о том, по какому методу выполняется оптимизация программы. При вводе WPO осуществляется обработка, ориентированная на заготовку. При вводе TO осуществляется обработка для части, ориентированной на инструмент. Чтобы включить последующие заготовки в обработку, ориентированную на инструмент, следует применить запись CTO (continued tool oriented). Обработка, ориентированная на инструмент, также возможна при закреплении одного палеты, но не допускается для нескольких палет NAME (запись строго обязательна): Имя палеты или имя программы. Имена палет устанавливает производитель станка (соблюдайте указания инструкции по обслуживанию станка). Программы должны сохраняться в той же директории, что и таблицы палет, в противном случае нужно полностью вводить путь к программе 548 Программирование: управление палетами 1 13.2 Работа с палетами при обработке, ориентированной на инструмент 13.2
