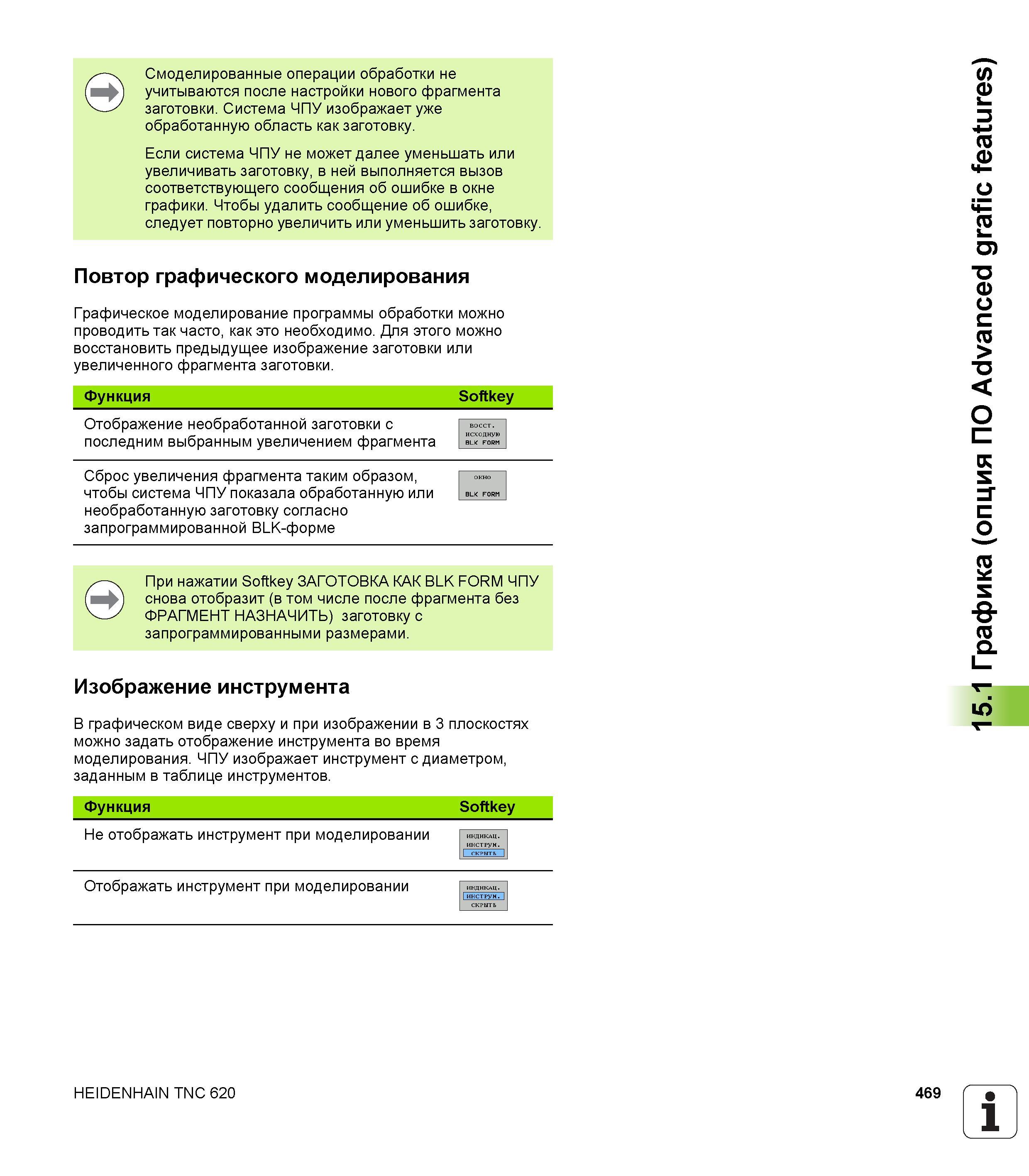

Графическое моделирование программы обработки можно проводить так часто, как это необходимо. Для этого можно восстановить предыдущее изображение заготовки или увеличенного фрагмента заготовки. Функция Softkey Отображение необработанной заготовки с последним выбранным увеличением фрагмента Сброс увеличения фрагмента таким образом, чтобы система ЧПУ показала обработанную или необработанную заготовку согласно запрограммированной BLK-форме При нажатии Softkey ЗАГОТОВКА КАК BLK FORM ЧПУ снова отобразит (в том числе после фрагмента без ФРАГМЕНТ НАЗНАЧИТЬ) заготовку с запрограммированными размерами. Изображение инструмента В графическом виде сверху и при изображении в 3 плоскостях можно задать отображение инструмента во время моделирования. чПу изображает инструмент с диаметром, заданным в таблице инструментов. Функция Softkey Не отображать инструмент при моделировании ИНДИКАЦ. инструн. Отображать инструмент при моделировании ИНДИКАЦ. 1инструн.I СКРЫТЬ HEIDENHAIN TNC 620 469 1 15.1 Графика (опция ПО Advanced grafic features) Смоделированные операции обработки не учитываются после настройки нового фрагмента заготовки. Система ЧПУ изображает уже обработанную область как заготовку. Если система ЧПУ не может далее уменьшать или увеличивать заготовку, в ней выполняется вызов соответствующего сообщения об ошибке в окне графики. Чтобы удалить сообщение об ошибке, следует повторно увеличить или уменьшить заготовку. Повтор графического моделирования
