Системы числового программного управления / CNC programming and machining HEIDENHAIN | Руководство HEIDENHAIN 2012 iTNC 530 Программирование открытым текстом (Всего 753 стр.) |
|||||

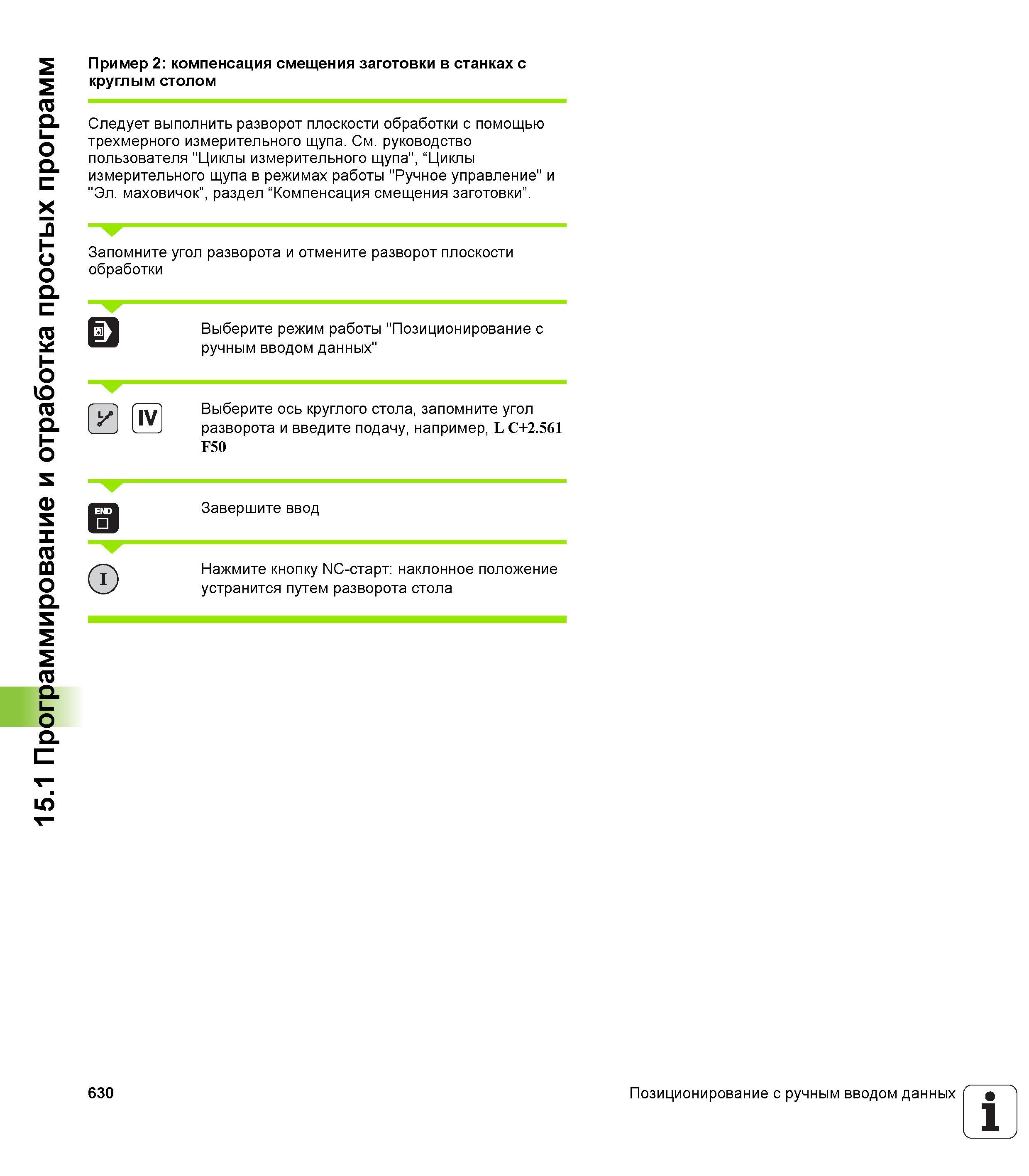

Программирование и отработка простых программ Пример 2 Компенсация смещения заготовки в станках с круглым столом630 Руководство пользователя HEIDENHAIN iTNC 530 Программирование открытым текстом Вер. 2012 Стр.630 |
|||||
Программирование и отработка простых программ Пример 2 Компенсация смещения заготовки в станках с круглым столом Программирование и отработка простых программ Пример 2 Компенсация смещения заготовки в станках с круглым столом _ Следует выполнить разворот плоскости обработки с помощью трехмерного измерительного щупа. См. руководство пользователя "Циклы измерительного щупа", “Циклы измерительного щупа в режимах работы "Ручное управление" и "Эл. маховичок”, раздел “Компенсация смещения заготовки”. Запомните угол разворота и отмените разворот плоскости обработки Выберите режим работы "Позиционирование с ручным вводом данных" У IV Выберите ось круглого стола, запомните угол разворота и введите подачу, например, L C+2.561 F50 g Завершите ввод Нажмите кнопку NC-старт: наклонное положение устранится путем разворота стола 630 Позиционирование с ручным вводом данных 1 |
|||||
