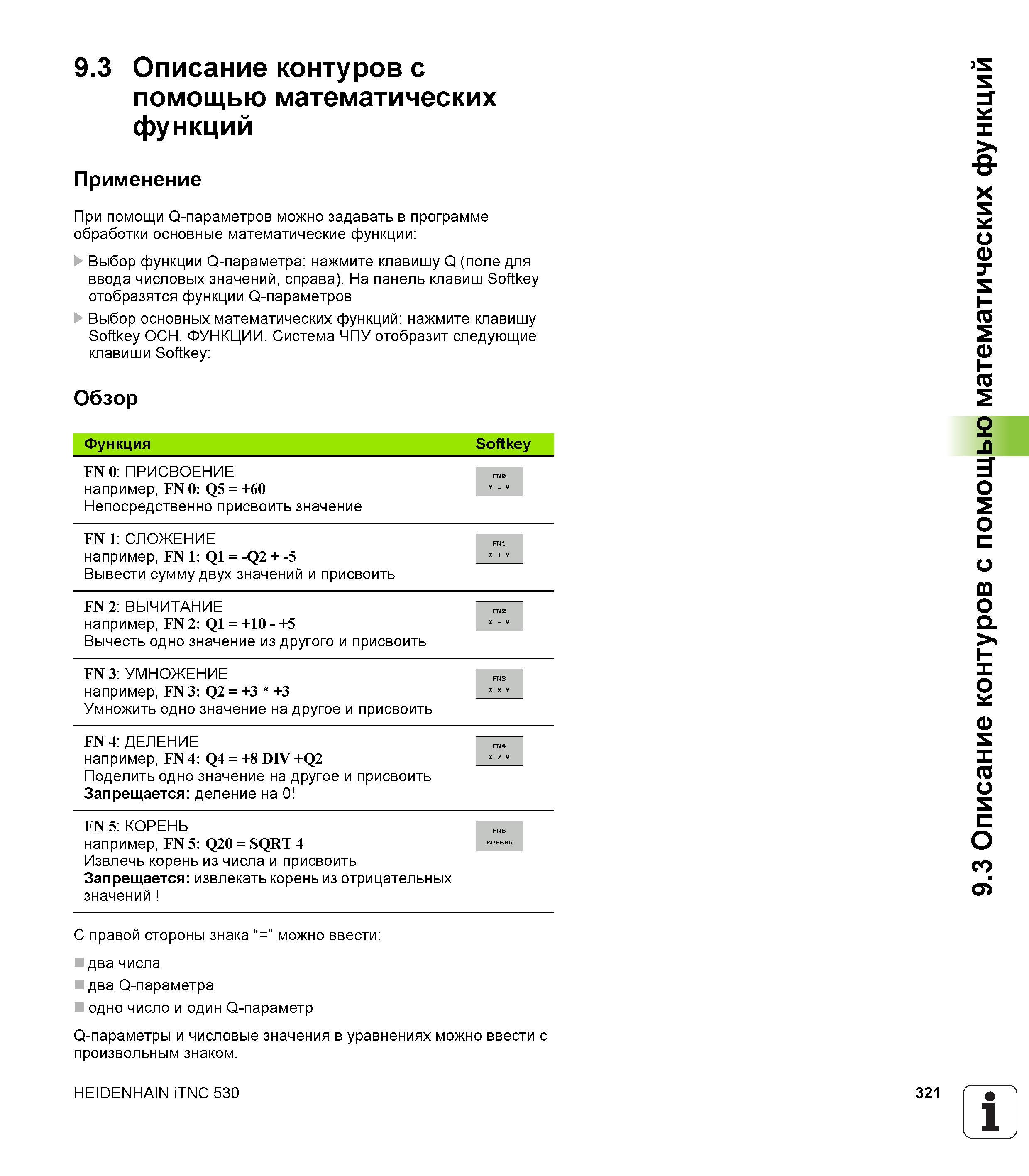

При помощи Q-параметров можно задавать в программе обработки основные математические функции: Выбор функции Q-параметра: нажмите клавишу Q (поле для ввода числовых значений, справа). На панель клавиш Softkey отобразятся функции Q-параметров Выбор основных математических функций: нажмите клавишу Softkey ОСН. ФУНКЦИИ. Система ЧПУ отобразит следующие клавиши Softkey: Обзор Функция Softkey FN 0: ПРИСВОЕНИЕ например, FN 0: Q5 = +60 Непосредственно присвоить значение FN0 FN 1: СЛОЖЕНИЕ например, FN 1: Ql = -Q2 + -5 Вывести сумму двух значений и присвоить FN1 FN2: ВЫЧИТАНИЕ например, FN 2: Q1 = +10 - +5 Вычесть одно значение из другого и присвоить FN2 FN3: УМНОЖЕНИЕ например, FN 3: Q2 = +3 +3 Умножить одно значение на другое и присвоить FN3 FN4: ДЕЛЕНИЕ например, FN 4: Q4 = +8 DIV +Q2 Поделить одно значение на другое и присвоить Запрещается: деление на 0 FN4 FN 5: КОРЕНЬ например, FN 5: Q20 = SQRT 4 Извлечь корень из числа и присвоить Запрещается: извлекать корень из отрицательных значений С правой стороны знака “=” можно ввести: два числа два Q-параметра одно число и один Q-параметр Q-параметры и числовые значения в уравнениях можно ввести с произвольным знаком. HEIDENHAIN iTNC 530 321 1 9.3 Описание контуров с помощью математических функций 9.3 Описание контуров с помощью математических функций Применение
