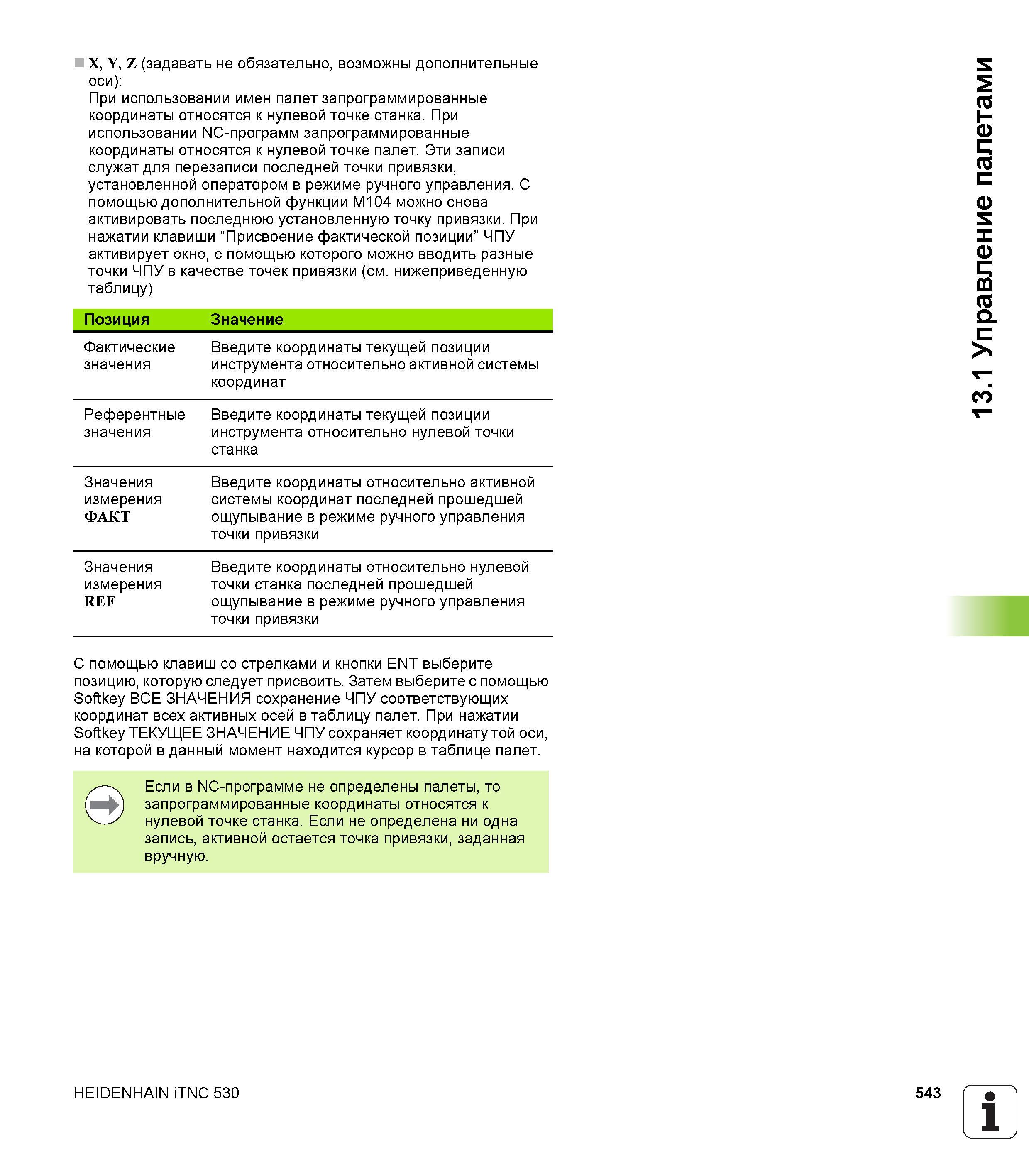

При использовании имен палет запрограммированные координаты относятся к нулевой точке станка. При использовании NC-программ запрограммированные координаты относятся к нулевой точке палет. Эти записи служат для перезаписи последней точки привязки, установленной оператором в режиме ручного управления. С помощью дополнительной функции M104 можно снова активировать последнюю установленную точку привязки. При нажатии клавиши “Присвоение фактической позиции” ЧПУ активирует окно, с помощью которого можно вводить разные точки ЧПу в качестве точек привязки (см. нижеприведенную таблицу) Позиция Значение Фактические Введите координаты текущей позиции значения инструмента относительно активной системы координат Референтные Введите координаты текущей позиции значения инструмента относительно нулевой точки станка Значения Введите координаты относительно активной измерения системы координат последней прошедшей ФАКТ ощупывание в режиме ручного управления точки привязки Значения Введите координаты относительно нулевой измерения точки станка последней прошедшей REF ощупывание в режиме ручного управления точки привязки С помощью клавиш со стрелками и кнопки ENT выберите позицию, которую следует присвоить. Затем выберите с помощью Softkey ВСЕ ЗНАЧЕНИЯ сохранение ЧПУ соответствующих координат всех активных осей в таблицу палет. При нажатии Softkey ТЕКУЩЕЕ ЗНАЧЕНИЕ ЧПУ сохраняет координату той оси, на которой в данный момент находится курсор в таблице палет. Если в NC-программе не определены палеты, то запрограммированные координаты относятся к нулевой точке станка. Если не определена ни одна запись, активной остается точка привязки, заданная вручную. HEIDENHAIN iTNC 530 543 1 13.1 Управление палетами X, Y, Z (задавать не обязательно, возможны дополнительные оси):
